Zusätzliche Hinweise
￭
Ein Frequenzumrichter mit mehr als 500 kVA mit einer IGBT-Einspeiseeinheit oder
einer rückspeisefähigen Gleichrichtereinheit
Verwenden Sie einen Zweiwicklungstransformator für Antriebe und Motoren. Alternativ
können Sie auch einen Dreiwicklungstransformator verwenden und nur Antriebe und Motoren
an dieselbe Sekundärwicklung anschließen.
WARNUNG!
Schließen Sie keine kapazitiven Lasten (z. B. Beleuchtung, PCs, SPS, kleine
Kondensatoren zur Leistungsfaktorkompensation usw.) an dieselbe
Sekundärwicklung des Transformators wie den Antrieb an. Dies kann zu
Stromresonanzen führen, die das Gerät beschädigen können.

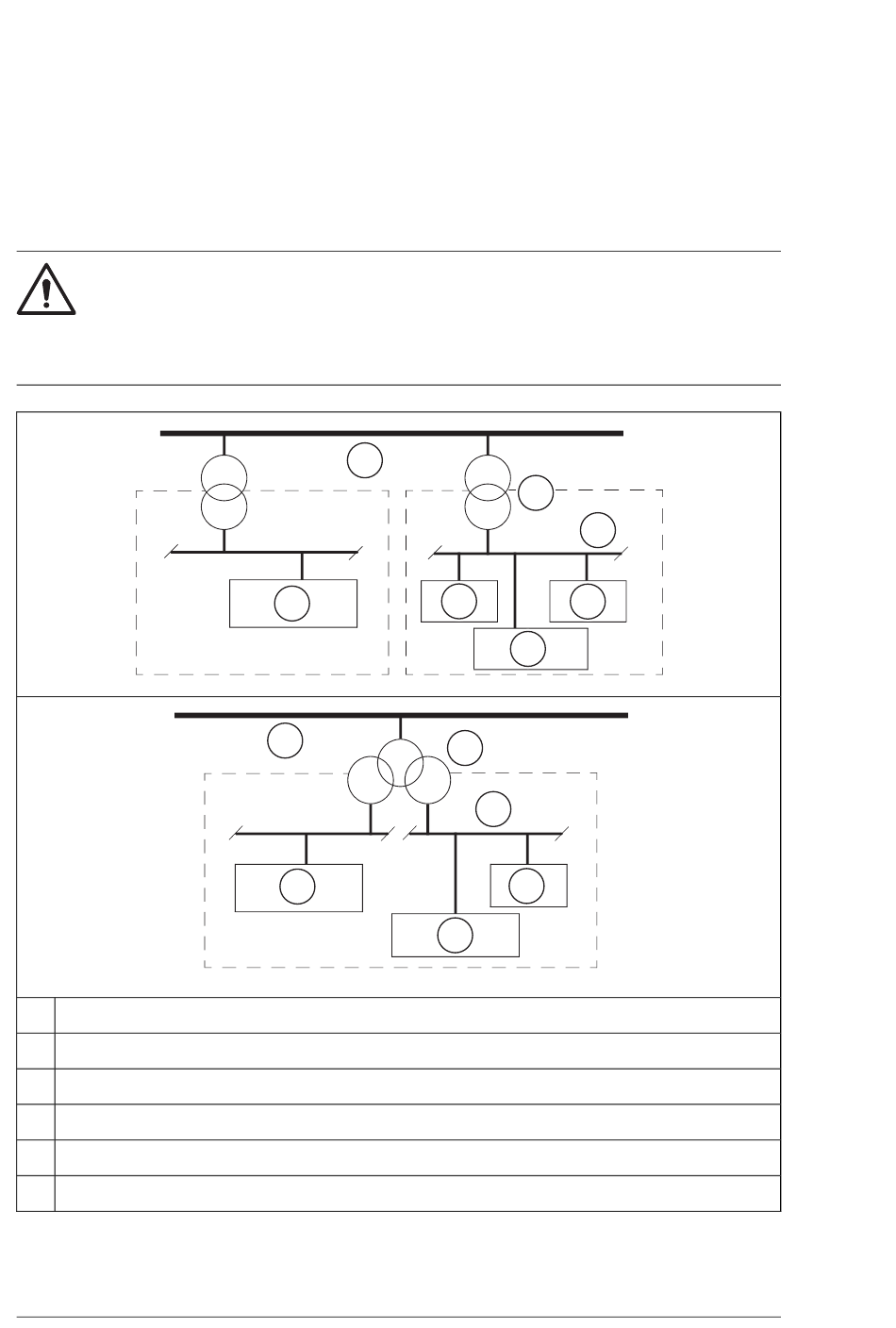

1. Mittelspannungsnetz
2. Transformator
3. Niederspannungsnetz
4. Frequenzumrichter
5. Motoren oder andere Antriebe
6. Andere Lasten (als Antriebe oder Motoren)
1
6
1
6
5
2
3
5 4
5
2
3
4
