MyPro CPM 431
!
Endress+Hauser
Hinweis!
Das Fehlerverhalten wird ebenfalls aktiviert, wenn der Analog Input Funktionsblock in
die Betriebsart "Außer Betrieb" (OUT OF SERVICE) gesetzt wird.
Umskalierung des Eingangswertes
Im Analog Input Funktionsblock kann der Eingangswert bzw. Eingangsbereich gemäß
den Automatisierungsanforderungen skaliert werden.
Beispiel:
• Die Systemeinheit im Transducer Block ist °C.
• Der Messbereich des Messgerätes beträgt –50 .. 150 °C.
• Der Ausgangsbereich zum Automatisierungssystem soll –58 °F ... 302 °F betragen.
• Der Messwert vom Transducer Block (Eingangswert) wird linear über die Eingangs-
skalierung PV_SCALE auf den gewünschten Ausgangsbereich OUT_SCALE umska-
liert.
• Parametergruppe PV_SCALE
PV_SCALE_MIN (V1H0) –50
PV_SCALE_MAX (V1H1) 150
• Parametergruppe OUT_SCALE
OUT_SCALE_MIN (V1H3) -58
OUT_SCALE_MAX (V1H4) 302
OUT_UNIT (V1H5) [°F]
Daraus ergibt sich, dass z.B. bei einem Eingangswert von 25 °C über den Parameter
OUT ein Wert von 77 °F ausgegeben wird (Abb. 43).
Transducer
–50 ... 150 °C

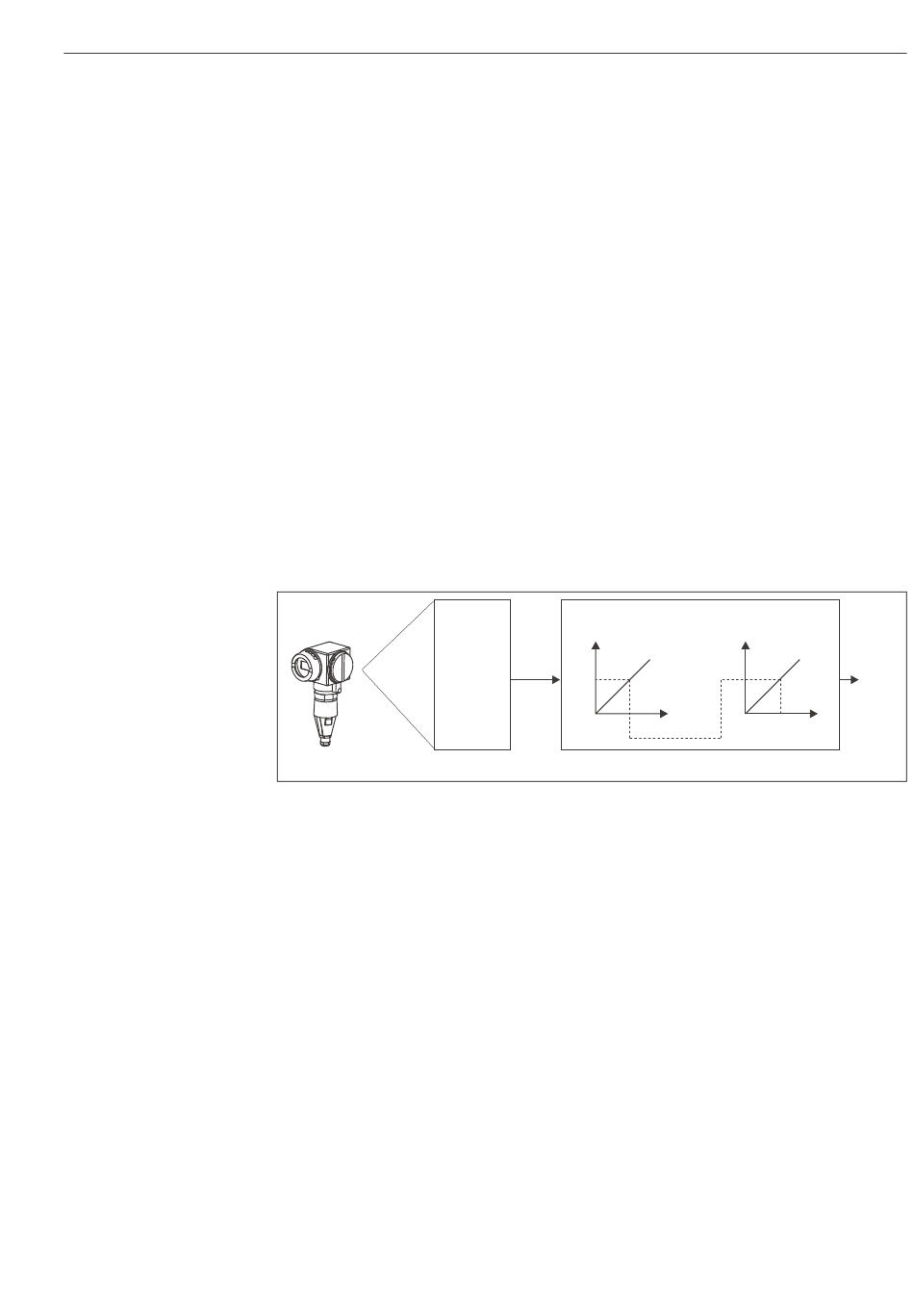

Abb. 43: Skalierung des Eingangswertes beim Analog Input Funktionsblock
Grenzwerte
Sie können zur Überwachung Ihres Prozesses zwei Vorwarn- und zwei Alarmgrenzen
einstellen. Der Status des Messwertes und die Parameter der Grenzwertalarme geben
einen Hinweis auf die Lage des Messwertes. Zusätzlich können Sie eine Alarmhyste-
rese definieren, damit ein häufiges Wechseln der Grenzwertflags bzw. ein häufiges
Aktivieren/Deaktivieren von Alarmen vermieden wird.
Die Grenzwerte basieren auf dem Ausgangswert OUT. Über- bzw. unterschreitet der
Ausgangswert OUT die definierten Grenzwerte, so erfolgt die Alarmierung des Automa-
tisierungssystems über die Grenzwert-Prozessalarme.
Folgende Grenzwerte sind definierbar:
• HI_HI_LIM – HI_LIM
• LO_LO_LIM – LO_LIM
Alarmerkennung und -behandlung
Vom Analog Input Funktionsblock werden Grenzwert-Prozessalarme generiert.
Der Zustand der Grenzwert-Prozessalarme wird dem Automatisierungssystem über die
folgenden Parameter mitgeteilt:
• HI_HI_ALM – HI_ALM
• LO_LO_ALM – LO_ALM
Analog Input Block
Block
°C
PV_SCALE
150
Temp.
25 °C
-50
0
Bedienung
%
OUT_SCALE
100
0
°F
100
-58
302
C07-CXM431xx-02-06-00-yy-007.eps
OUT
77 °F
39
