Bedienung
34

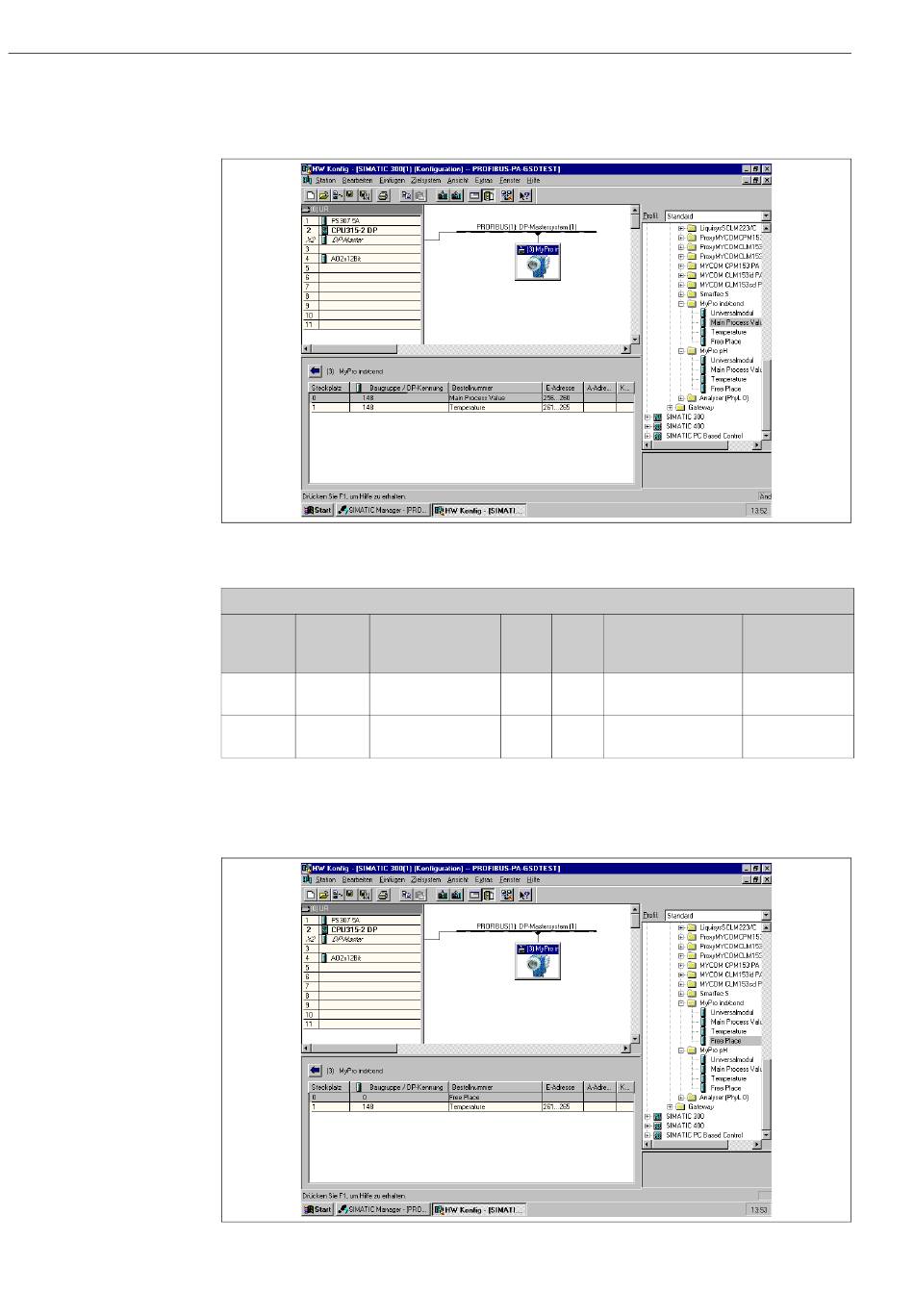

Simatic S7 HW-Konfig

Vollkonfiguration MyPro mittels der herstellerspezifischen GSD-Datei
Abb. 40: Vollkonfiguration MyPro
Konfigurationsdaten
Byte Byte Datenblöcke
Länge Länge
(Eingabe) (Ausgabe)
0 ... 4 – Analog Input Block 1
(Hauptmesswert)
5 ... 9 – Analog Input Block 2
(Temperatur)
Simatic S7 HW-Konfig
Teilkonfiguration MyPro mittels der herstellerspezifischen GSD-Datei
Abb. 41: Teilkonfiguration MyPro
Status Zugriff GSD
Blockbezeichnung
aktiv read Main Process Value
aktiv read Temperature
MyPro CPM 431
C07-CXM431xx-20-06-00-de-001.tif
GSD
Erweiterte
Blockkennung
0x42, 0x84,
0x08, 0x05
0x42, 0x84,
0x08, 0x05
C07-CXM431xx-20-06-00-de-002.tif
