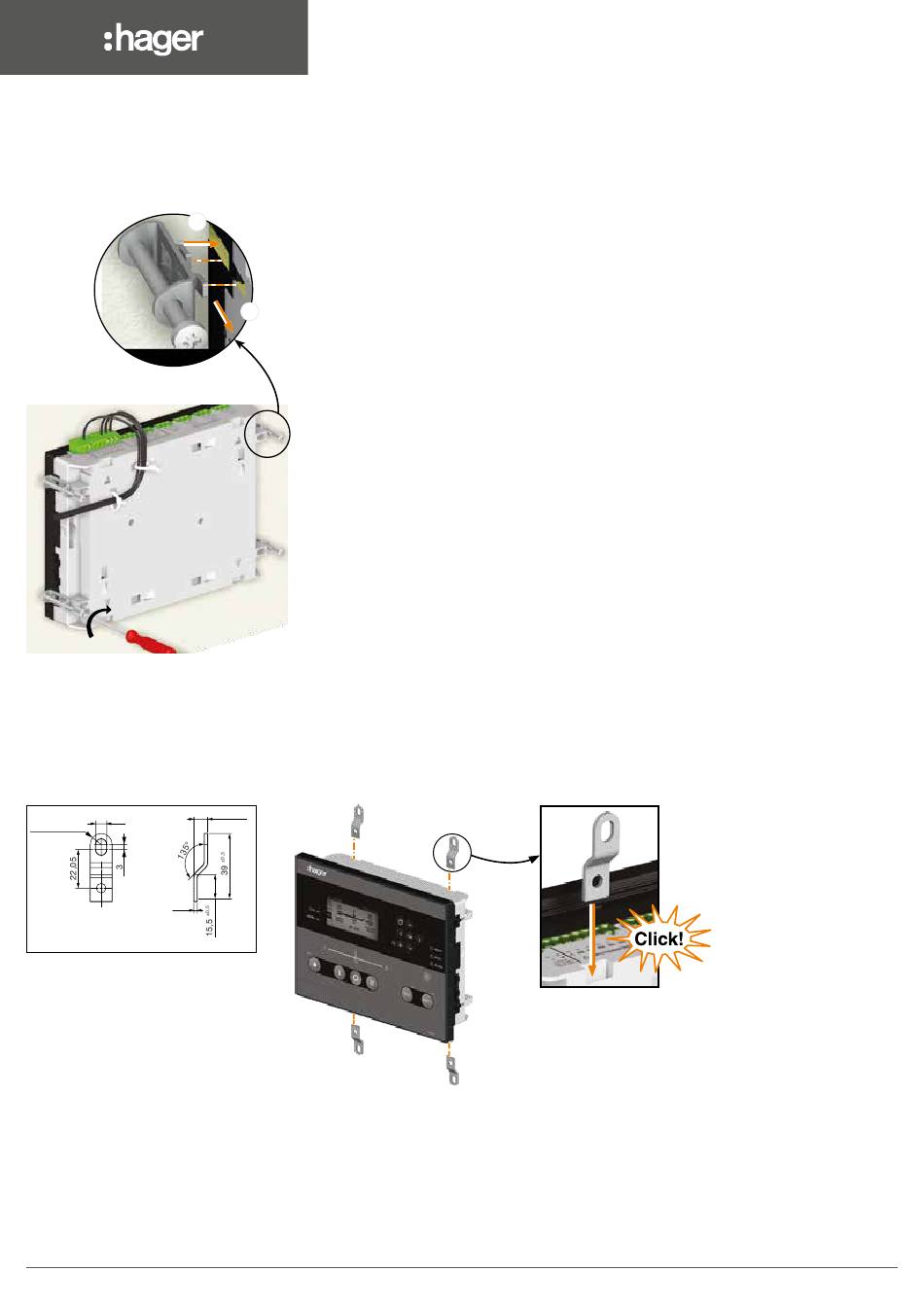

SCHRITT 2: Befestigen des Controllers an der Tür:
Setzen Sie den ATS-Controller in den Türausschnitt ein und befestigen Sie die
Türbefestigungsschrauben an der Seite des Controllers (2 Schrauben auf jeder Seite). Es ist wichtig, das
unten angegebene Anzugsmoment einzuhalten und bei der Installation des ATS-Controllers die guten
technischen Praktiken zu befolgen.
1
Beispiel für eine Kabelbahn
Anzugsmoment der
Schraube
PH1 / 0,2 Nm
7.2.2. Montage der Rückplatte
SCHRITT 1: Platzieren Sie die 4 Montagebeine auf der Steuerung
Setzen Sie die Montagebeine in die 4 Schlitze ein (2 Oberseite und 2 Unterseite (siehe Ansicht von
unten).
6,4
R 6,25
2
8
Setzen Sie die 4
Türbefestigungsschrauben
in den dafür vorgesehenen
Schlitz ein und drücken
Sie sie zurück, um sie zu
verriegeln.
2
8
±0,1
6LE007445A
