7. Montage und Verkabelung der Steuerung

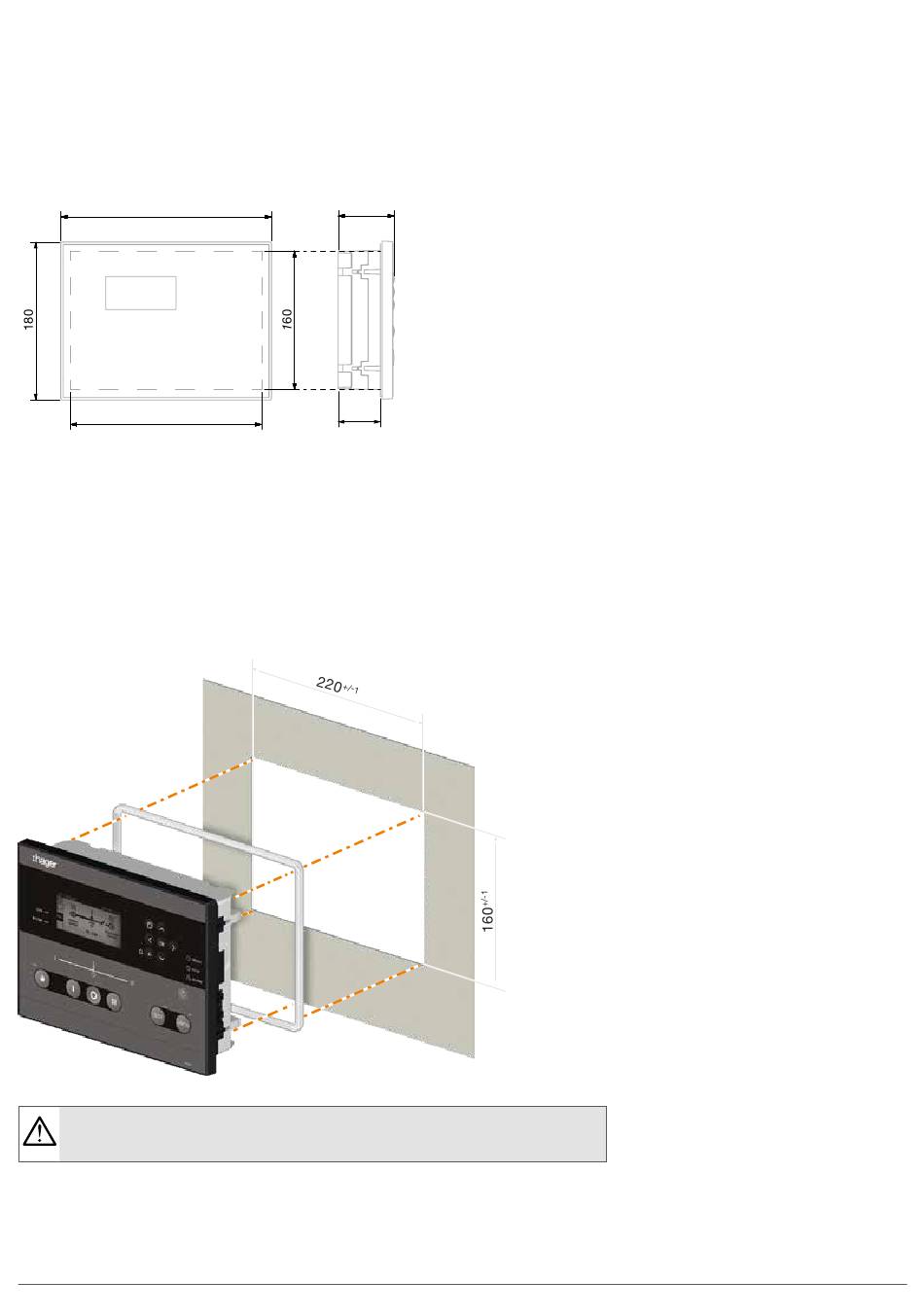

7.1. Produktabmessungen
240
220
7.2. Montage
Der HZI855 kann entweder an der Tür oder auf der Rückplatte eines Gehäuses montiert werden (beide
Montagesätze werden mit dem Produkt geliefert).
7.2.1. Türmontage
Der HZI855 kann an Türen bis zu einer Dicke von 4 mm montiert werden.
SCHRITT 1: Für die Steuerung ausschneiden
Schneiden Sie ein Rechteckloch von 220 x 160 mm in die Gehäusetür, wie unten gezeigt.
Für den Schutz nach IP65 muss die Dichtung (Referenz HZI501 im Zubehör) wie oben gezeigt um die
Innenkante der Steuerung gelegt und montiert werden.
7
(Abmessungen in mm.)
64
49
6LE007445A
