SCHALTTECHNOLOGIE: Art des Schaltgeräts / RTSE. Optionen sind standardmäßig:
• LEISTUNGSSCH. - (MCCB oder ACB) bezieht sich auf Standard-Leistungsschalter nach IEC 60947-2 mit 2 Positionen pro Gerät (ON
und OFF) und bietet die Option, bei Verwendung als Übertragungsschalter (I-0-II) 3 Positionen zu haben.
• HIB4xxM (Remote / Double Supply) bezieht sich auf HIB4xxM Hager-Switches.
• KONTAKT - (Schütz) bezieht sich auf Standardschütze der Norm IEC 60947-4-1 mit 2 Positionen pro Gerät (ON und OFF) und bietet 3
Positionen (I-0-II). Diese Technologie erzwingt die aufrechterhaltene Logik für die Positionsreihenfolgenausgänge auf der Steuerung.
HINWEIS: Um die Konfiguration zu vereinfachen, ändert die Steuerung automatisch die E / A-Konfiguration für Positionsaufträge und
Positionsrückmeldung vom Schalter (unter Verwendung voreingestellter Werte) entsprechend der Technologie, die in der Steuerung
eingestellt wird.
Aus Sicherheitsgründen muss der Technologiewechsel
im manuellen Modus durchgeführt werden und
erfordert das Kennwort des Konfiguratorprofils.
ANWENDUNGTYP:
• NETZ - NETZ bei Verwendung von 2 Transformatoren als Quelle 1 und 2..
• NETZ - GEN bei Verwendung eines Transformators und eines Aggregats als Quellen.
QUELLE NAME: Der Benutzer kann für jede Quelle einen Namen eingeben. Standardmäßig "Quelle 1" und "Quelle 2"
QUELLEN PRIO: Prioritäre / bevorzugte Quelle kann für Quelle 1, Quelle 2 oder „kein Prioritär" eingestellt werden. Im Fall „kein
Prioritär" wird der Schalter entweder an der einen oder der anderen Quelle geschlossen, solange sie verfügbar sind.
LOGIK: Entsprechend den Eingängen des Schalters zum Empfangen von Positionsbefehlen gibt es zwei Arten von Logik:
• IMPULS / PULS: Der Ausgang der Steuerung sendet ein gepulstes Signal mit einer definierten Dauer an den Schalter, um die Position
zu ändern.
• KONTACT / GEWARTET: Der Ausgang des Controllers wird geschlossen und bleibt auf unbestimmte Zeit geschlossen, solange
der Schalter aufgefordert wird, in einer Position zu bleiben. Diese Logik wird hauptsächlich bei Schützen verwendet, aber auch
bei Leistungsschaltern und Klassen-PC-Schaltern, die dies akzeptieren. In diesem Fall wird beispielsweise, wenn die Reihenfolge
2 aktiviert ist, der Ausgang bis zur Übertragung geschlossen, wenn der Ausgang ausgeschaltet ist, um auf Mitte-Aus / Position 0
umzuschalten, und danach auf Position 1.
LASTTEST / EXT LAST PRIO (ja/nein): Mit dieser Option bleibt ein TEST, wenn er stattfindet, in der Testposition, bis er beendet ist
(Zeitgeber sind abgelaufen), auch wenn die Quelle verloren geht.
Wenn der Test auf Unlimitiert eingestellt ist, bleibt der
Schalter in der Testposition, bis der Benutzer den Test
beendet.
WIEDERHOLUNGSNUMMER (0-10): Wenn die Position nach einer Positionsreihenfolge nicht erreicht wird, kann die Steuerung
mehrere Wiederholungsversuche durchführen.
WIEDERHOLUNGSVERZÖG (0-10000ms): Verzögerung zwischen den Wiederholungsversuchen.
PULS LÄNGE (ms): Länge des Impulses (nur für den PULS-Modus).
In Um die Einstellungen zu speichern, müssen Sie
am unteren Bildschirmrand SPEICHERN KONFIG
auswählen oder 1,5 s lang die OK-Taste drücken. Vor
"SPEICHERN UND BEENDEN ?" wird ein Popup-
Fenster angezeigt, in dem Sie zur Bestätigung
aufgefordert werden.

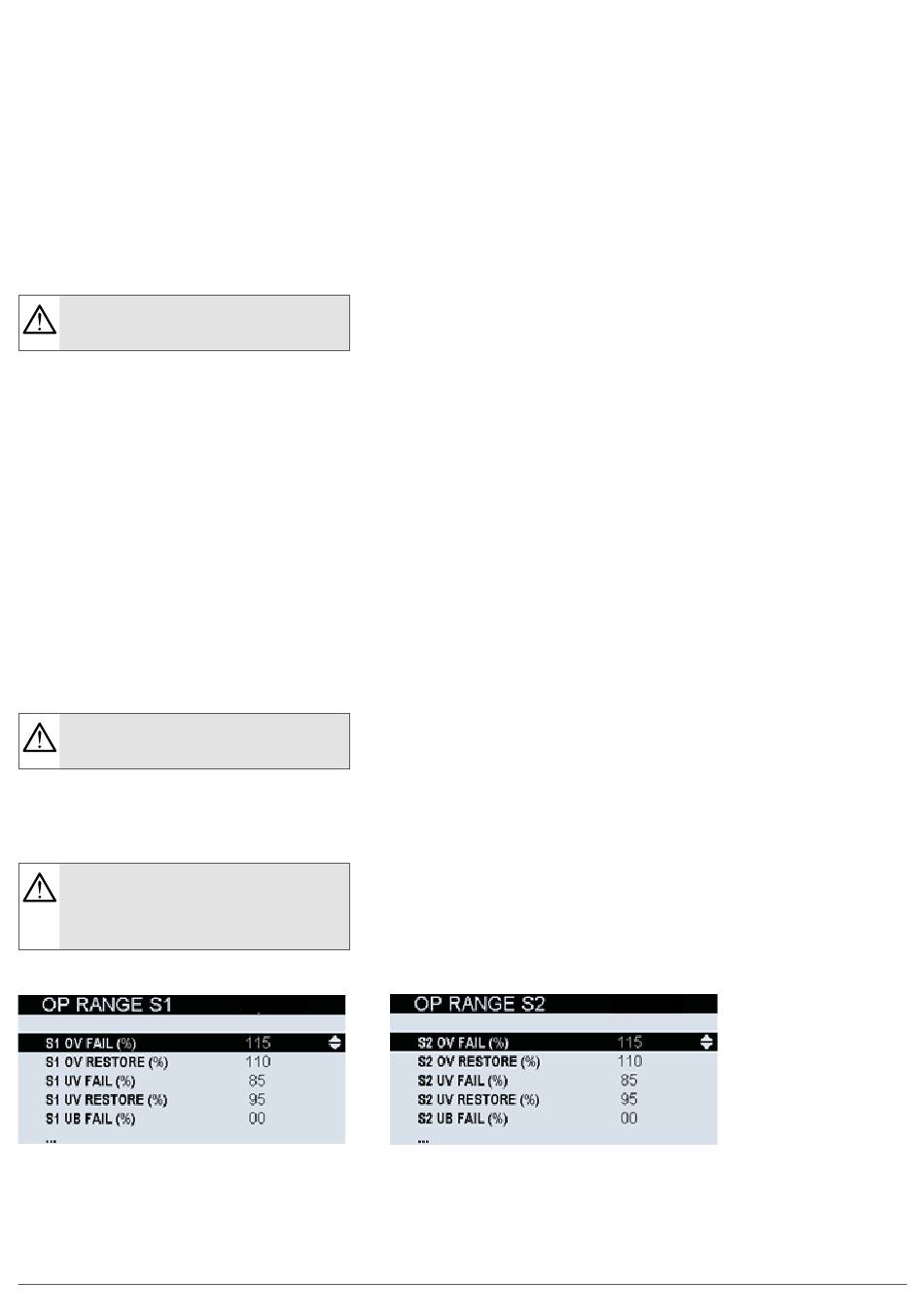

ARBEITSBEREICH Q1 und Q2: Permits setting the limits of acceptability for the sources 1 and 2 respectively.
OV = Überspannung
UV = Unterspannung
OF = Überfrequenz
UF = Unterfrequenz
UB = Unwucht
