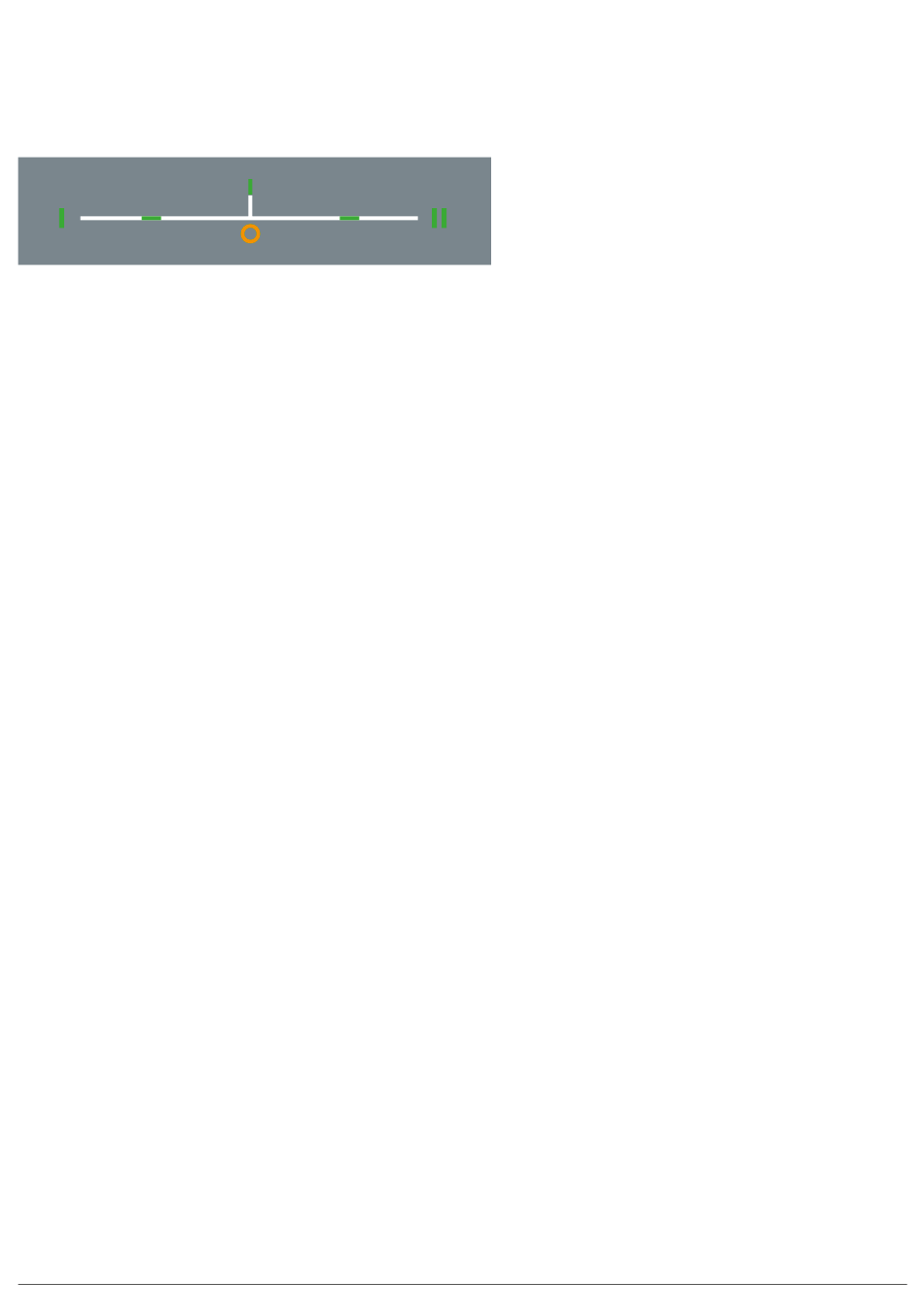

Die Übersicht auf dem HZI855-Controller informiert den Benutzer über den Status der Quellen:
Die runde grüne LED neben S1 oder S2 zeigt an, ob die Quelle verfügbar ist oder nicht:
- Wenn die LED leuchtet, aber nicht blinkt, gilt die Quelle als verfügbar.
- Wenn die LED blinkt, liegt die Spannung an, die Quelle wird jedoch nicht als verfügbar angesehen.
- Wenn die LED aus ist, ist die Sammelschiene tot.
Die 2 rechteckige grüne LED und die mittlere orange LED zeigen die Position des Schalters an:
- Wenn die LED leuchtet, ist der Schalter in dieser Position geschlossen (I oder II).
- Wenn die LED blinkt, geht die Steuerung davon aus, dass sich der Schalter in dieser Position befindet, der Schalter jedoch nicht
zurückkehrt (der Eingang muss als Position konfiguriert werden).
- Wenn die LED aus ist, befindet sich der Schalter nicht in dieser Position.
Die grüne LED in der Mitte des Diagramms zeigt an, ob die Last mit Strom versorgt wird:
- Wenn die LED leuchtet, wird die Last entweder von Quelle 1 oder von Quelle 2 versorgt, was bedeutet, dass die Quelle verfügbar ist
und sich der Schalter in einer dieser Positionen befindet.
- Wenn die LED blinkt, wird die Last versorgt, es findet jedoch ein Lastabwurf statt.
- Wenn die LED nicht leuchtet, wird die Last nicht versorgt (Schalter an einer verfügbaren Quelle nicht geschlossen).
Die gelbe LED „0" unter der Last-LED zeigt die Mittel-Aus-Position an:
- Wenn die LED leuchtet, befindet sich der Schalter in der Mitte-Aus-Position (nur wenn eine 0-Position vorhanden ist).
- Wenn die LED aus ist, ist die Schalterposition entweder auf S1, S2 oder unbekannt (sollte bei Technologien ohne 0-Position immer
ausgeschaltet sein).
- Wenn die LED blinkt, geht die Steuerung davon aus, dass sich der Schalter in dieser Position befindet, der Schalter jedoch nicht
zurückkehrt (der Eingang muss als 0-Position konfiguriert werden)
