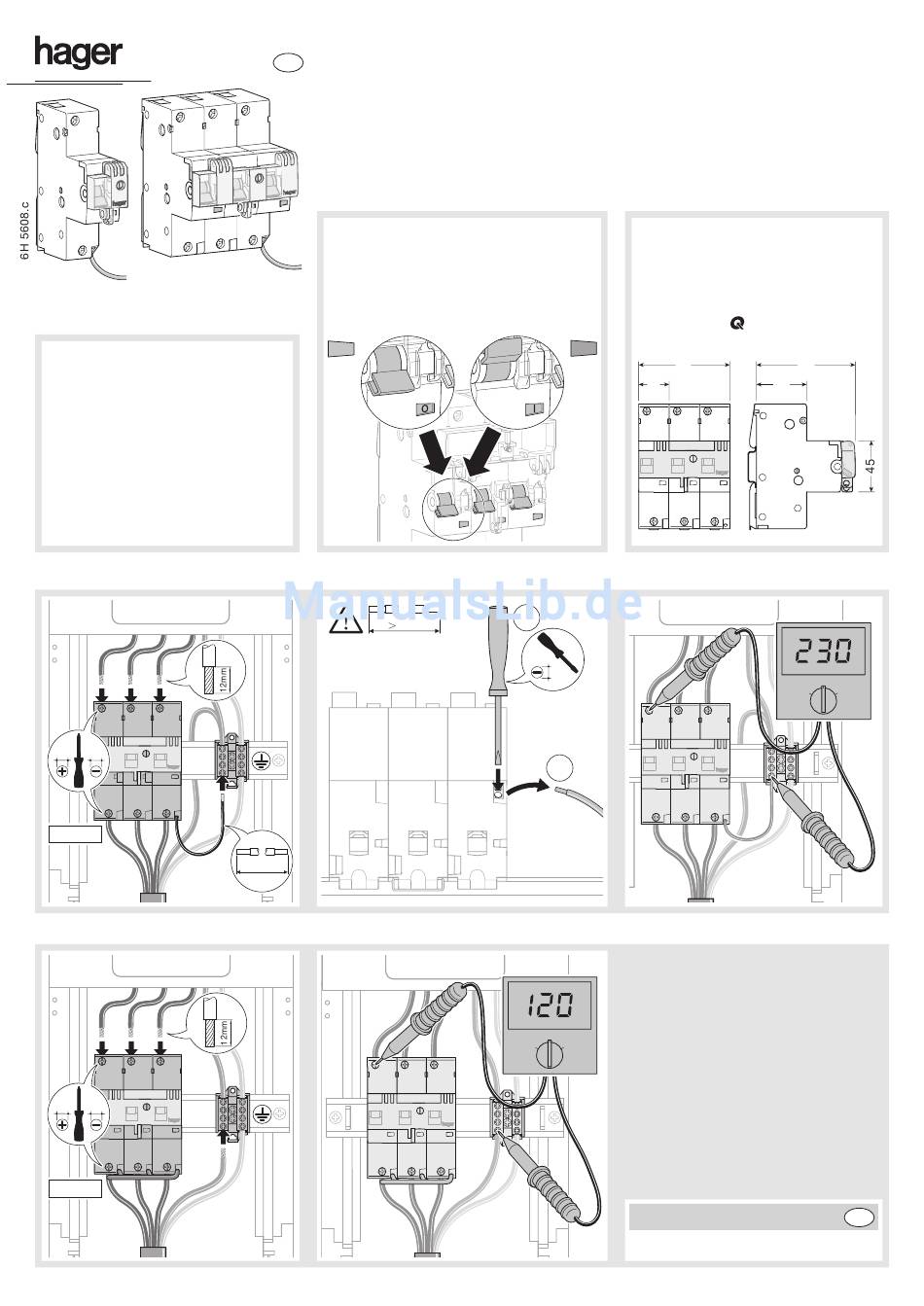

hager HTN 1P-3P Montage- Und Bedienungsanleitung

HTN 1P-3P, HTU 3P
Allgemeine Sicherheitshinweise
Bei Nichtbeachtung der Installationshinweise
können Brand oder andere Gefahren entstehen.
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft erfolgen !
BestimmungsgemäßeVerwendung
SLS-Schalter sind zum Schutz von installierten
elektrischen Leitungen in Gebäuden gegen
Überströme, zum Trennen von Verbraucheranlagen
und zur Sicherstellung einer entnehmbaren Leistung
in einem weiten Temperaturbereich bestimmt.
Sie sind für die Bedienung durch Laien und für
den wartungslosen Einsatz gebaut.
HTN (1P-3P): Anschluss
Zähler
PZ2 5,5
N
3-4 Nm
HTU (3P): Anschluss
Zähler
PZ2 5,5
N
3-4 Nm
SLS-Schalter für Hutschiene
D
(selektiver Hauptleitungsschutzschalter,
SHA-Schalter)
Bedienung
Das manuelle Ein- und Ausschalten erfolgt über
den Betätigungsknebel je Phase.
Die SLS- Schalter sind zusätzlich mit einer vom
Betätigungsmechanismus unabhängigen eindeutig
ablesbaren Kontaktstellungsanzeige ausgestattet:
Grün: Ausgeschaltet
O
Bedienung der N - Klemme
N 300mm
N = 300mm
Spannungskontrolle
Montage und
Bedienungsanleitung
Technische Daten
Anschluss Zugangsseite und Abgangsseite:
Leitungen nach DIN 43870 T.3
- 1,5 bis 35 mm
- 1,5 bis 50 mm
N - Anschluss (HTN):
Rot: Eingeschaltet
- Quick Connect
I
27
Spannungskontrolle
1
2,5
2
V
A
Garantie
Es gelten die allgemeinen Geschäfstbedingungen
der Hager Vertriebs GmbH bzw. die gesetzliche Regelung.
2 flexibel
2 massiv/mehrdrähtig.
/ 1,5 bis 4 mm 2 .
81 88
44
V
A
6H 5608.c
