Alle Ein- und Ausgänge können konfiguriert und Funktionen im Menü Parameter / E/A der Steuerung geändert werden. Beachten

Sie für die Verkabelung die folgende Funktionsübersicht:

Controller-Konfiguration

Ausgang als NO konfiguriert

Standardmäßig NO

Ausgang als NG konfiguriert

* Der HZI855-Controller enthält zwei bistabile Relais mit Notstrom, wenn der Controller alle Stromquellen verliert. Die Ausgänge 5 und 6 werden automatisch aktiviert

(KEIN Kontakt wird geschlossen und der NC-Kontakt wird geöffnet). Dies ist eine Sicherheitsfunktion, die entwickelt wurde, um die Stromverfügbarkeit für die Last

in der Hauptaggregat- oder Aggregataggregat-Anwendung sicherzustellen, indem Generatoren gezwungen werden, im Falle eines vollständigen Stromausfalls zu

starten. Es wird dringend empfohlen, die Ausgänge 5 und 6 so zu konfigurieren, dass diese Funktion genutzt werden kann.

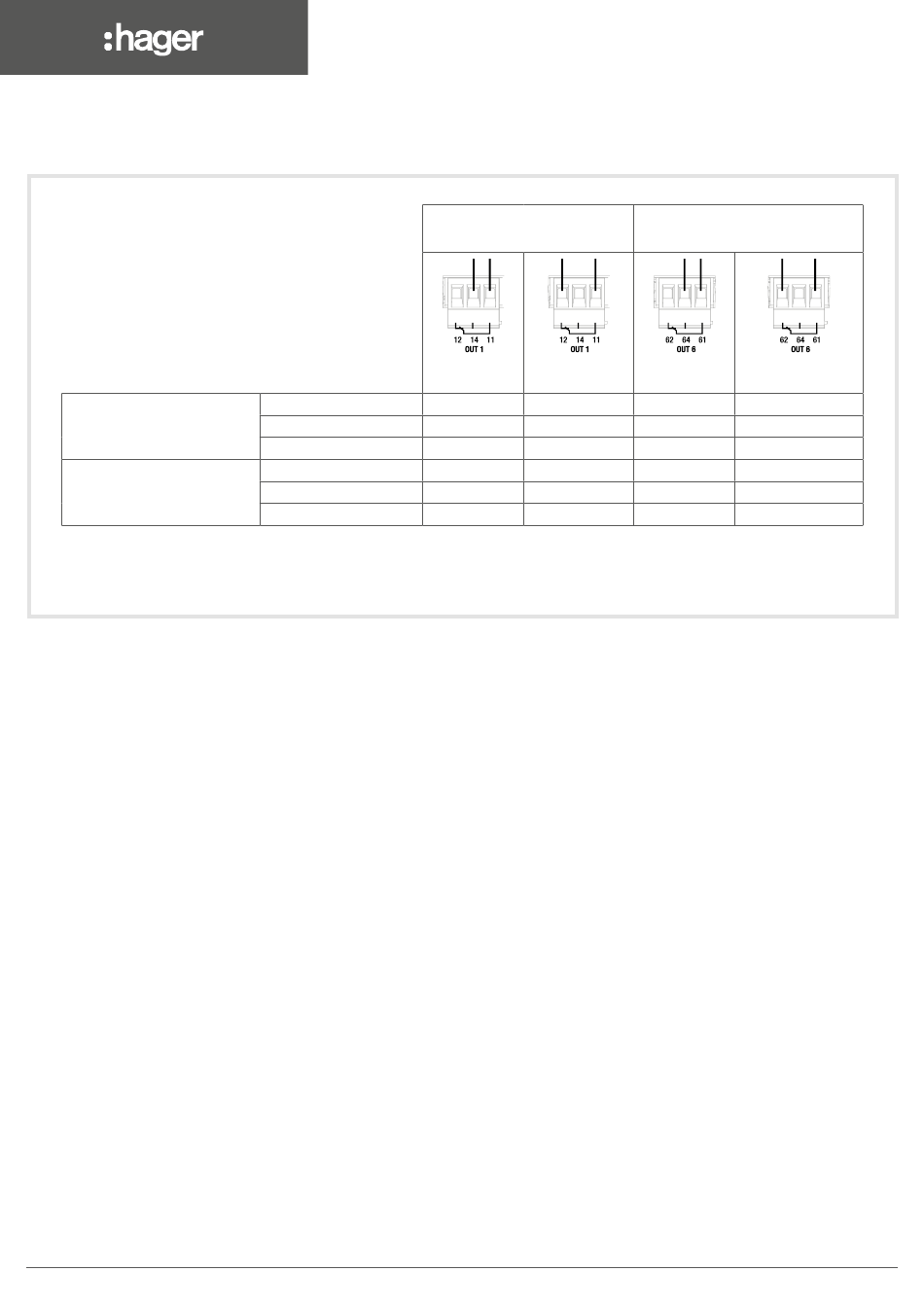

Verkabelung der Ausgangsrelais

1-4

Normalerweise

STAAT (Relais)

AUS (nicht aktiv)

Offen

EIN (durch Firmware aktiviert)

Geschlossen

Controller nicht mitgeliefert

Offen

AUS (nicht aktiv)
