hager HTS380 Series Installationshinweise

HTS380., HTS390.
Allgemeine Sicherheitshinweise
Bei Nichtbeachtung der Installationshinweise
können Brand oder andere Gefahren entstehen.
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft erfolgen !
Bestimmungsgemäße Verwendung
SLS-Schalter sind zum Schutz von installierten
elektrischen Leitungen in Gebäuden gegen
Überströme, zum Trennen von
Verbraucheranlagen und zur Sicherstellung
einer entnehmbaren Leistung in einem weiten
Temperaturbereich bestimmt.
Sie sind für die Benutzung durch Laien und für
den wartungslosen Einsatz gebaut.
Technische Daten
• Anschluss Abgangsseite:
Leitungen nach DIN 43870 T.3
- 1,5 bis 35 mm 2 flexibel
- 1,5 bis 50 mm 2 massiv/mehrdrähtig
• Anschluss Zugangsseite:
Die Montage des Adapters ist auf 40 mm
Sammelschienensystemen nach DIN 43 870 T.2,
12x5 mm oder 12x10 mm Cu, möglich.
81 118
30
Sammelschienen-Montage 12 x 5 mm oder 12 x 10 mm
N
L1
L2
L3
PE
1
£

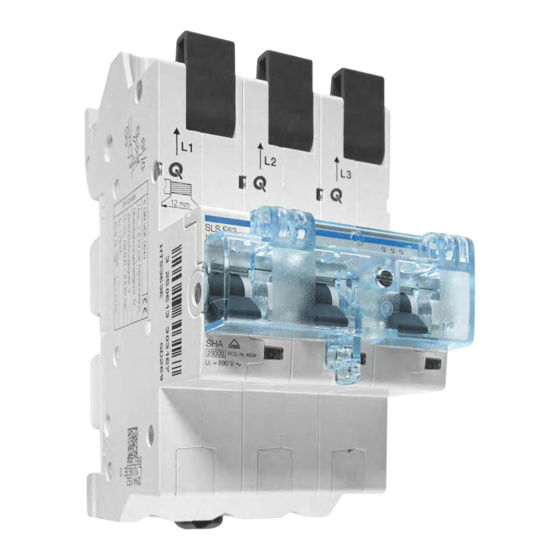

SLS-Schalter für Sammelschienen-
montage
(selektiver Hauptleitungsschutzschalter,
SHA-Schalter)
Bedienung
Das manuelle Ein- und Ausschalten erfolgt über
den Betätigungsknebel je Phase.
Die SLS- Schalter sind zusätzlich mit einer vom
Betätigungsmechanismus unabhängigen eindeutig
ablesbaren Kontaktstellungsanzeige ausgestattet :
O
Grün: Ausgeschaltet
I
Rot: Eingeschaltet
Montage-und
Bedienungsanleitung
Es gelten die allgemeinen Geschäfstbedingungen der Hager
Tehalit Vertriebs GmbH bzw. die gesetzliche Regelung.
Anschluss
Spannungskontrolle
Demontage
B
A
PZ2
5,5
Garantie
0 0 0 0 0 0
3-4 Nm Zähler
PZ2
5,5
N
L1
L2
L3
PE
PZ2
5,5
Kontrolle
