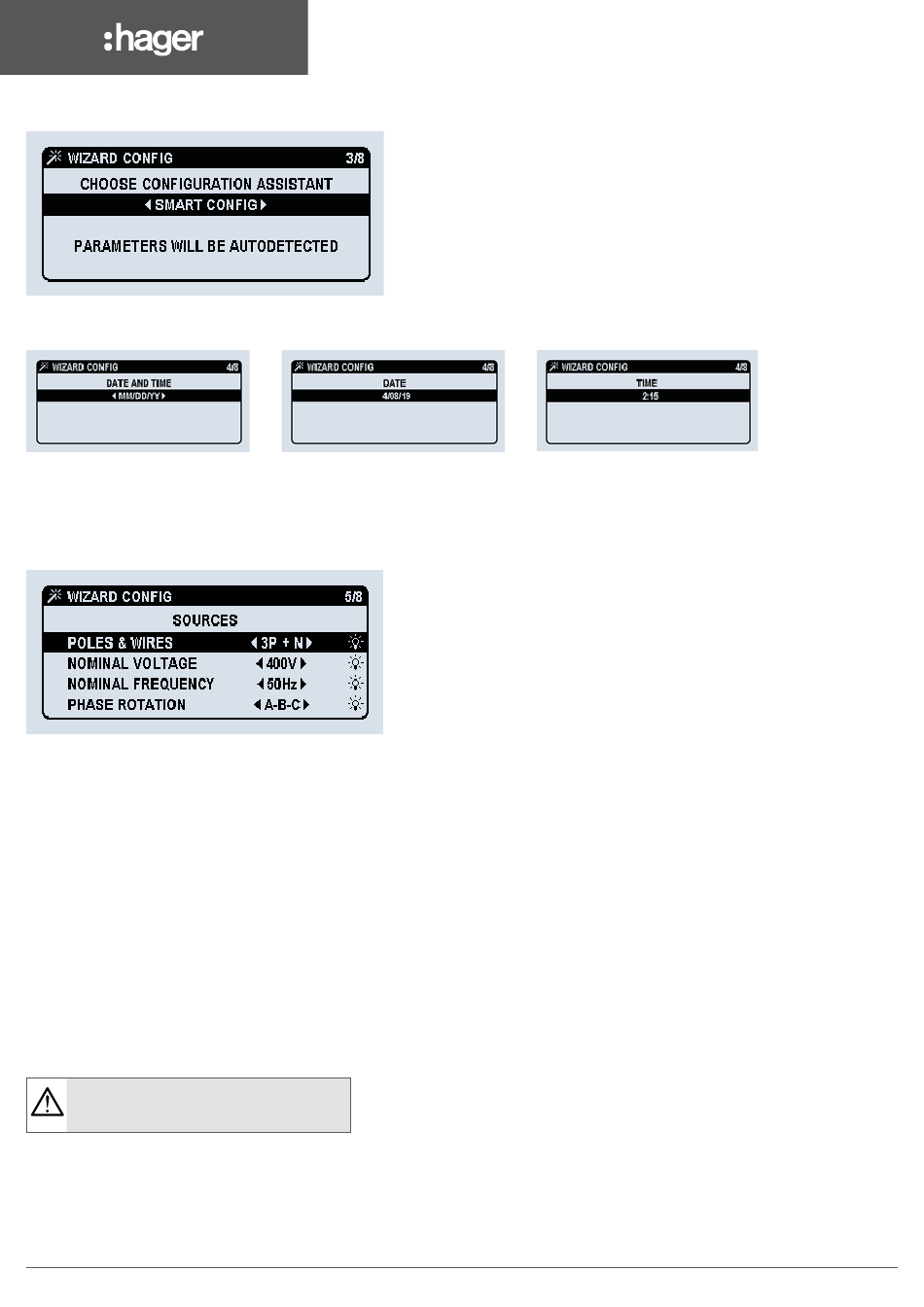

Nach dem Start der Konfiguration muss der Benutzer das Datumsformat, das Datum und die Uhrzeit wie folgt eingeben:
Diese Zeit- / Datumswerte werden gespeichert und ab diesem Moment hält die RTC-Batterie die Uhr auch dann am Laufen, wenn
die Versorgung der Steuerung unterbrochen wird.
Sobald diese Parameter eingestellt sind, sind die Quelleneinstellungen der nächste Schritt, bei dem der Benutzer die vom Controller
vorgeschlagenen Werte bestätigen muss (bei intelligenter Konfiguration) oder die Werte (bei manueller Konfiguration) für die Anzahl
der Pole von eingeben muss die Schalter / Drähte kommen von den Quellen, Nennspannung, Nennfrequenz und Phasendrehung.
In Schritt 6 geht es um die Installationsparameter.
Der Anwendungstyp steht für den Typ der Quellen, die zum Controller gelangen. Die Optionen sind:
• NETZ - GEN (standardmäßig): Stromversorgung von einem Transformator als Quelle 1 und von einem Dieselgenerator als Quelle 2.
• NETZ - NETZ: Stromversorgung von einem Transformator für beide Quellen 1 und 2.
• GEN - GEN: Stromversorgung von einem Dieselgenerator für beide Quellen 1 und 2.
Die Quellpriorität steht für die bevorzugte Quelle im automatischen Modus, wenn beide Quellen vollständig verfügbar sind.
Die Optionen sind:
• QUELLE 1: Die mit der Sensorquelle 1 am Schalter verbundene Quelle wird zur bevorzugten Quelle, und der Übertragungsschalter
wird automatisch zu dieser Quelle übertragen, solange sie verfügbar ist und die Zeitgeber eingehalten werden.
• QUELLE 2: Die mit der Sensorquelle 2 am Schalter verbundene Quelle wird zur bevorzugten Quelle, und der Übertragungsschalter
wird automatisch zu dieser Quelle übertragen, solange sie verfügbar ist und die Zeitgeber eingehalten werden.
• KEINE PRIORI.: keine bevorzugte Quelle. Der Switch bleibt in derselben Quelle, solange er verfügbar ist, und wird nur dann
automatisch übertragen, wenn er verloren geht. Wenn eine Quelle zurückkommt, wird der Switch nicht automatisch übertragen,
solange die aktuelle Quelle verfügbar ist.
HINWEIS: Es ist möglich, entweder den Transformator oder das Aggregat an beide Quellen 1 oder 2 anzuschließen.
Stellen Sie sicher, dass die Einstellungen mit
Ihrer Installation übereinstimmen, damit der
Übertragungsschalter ordnungsgemäß funktioniert.
16
6LE007445A
