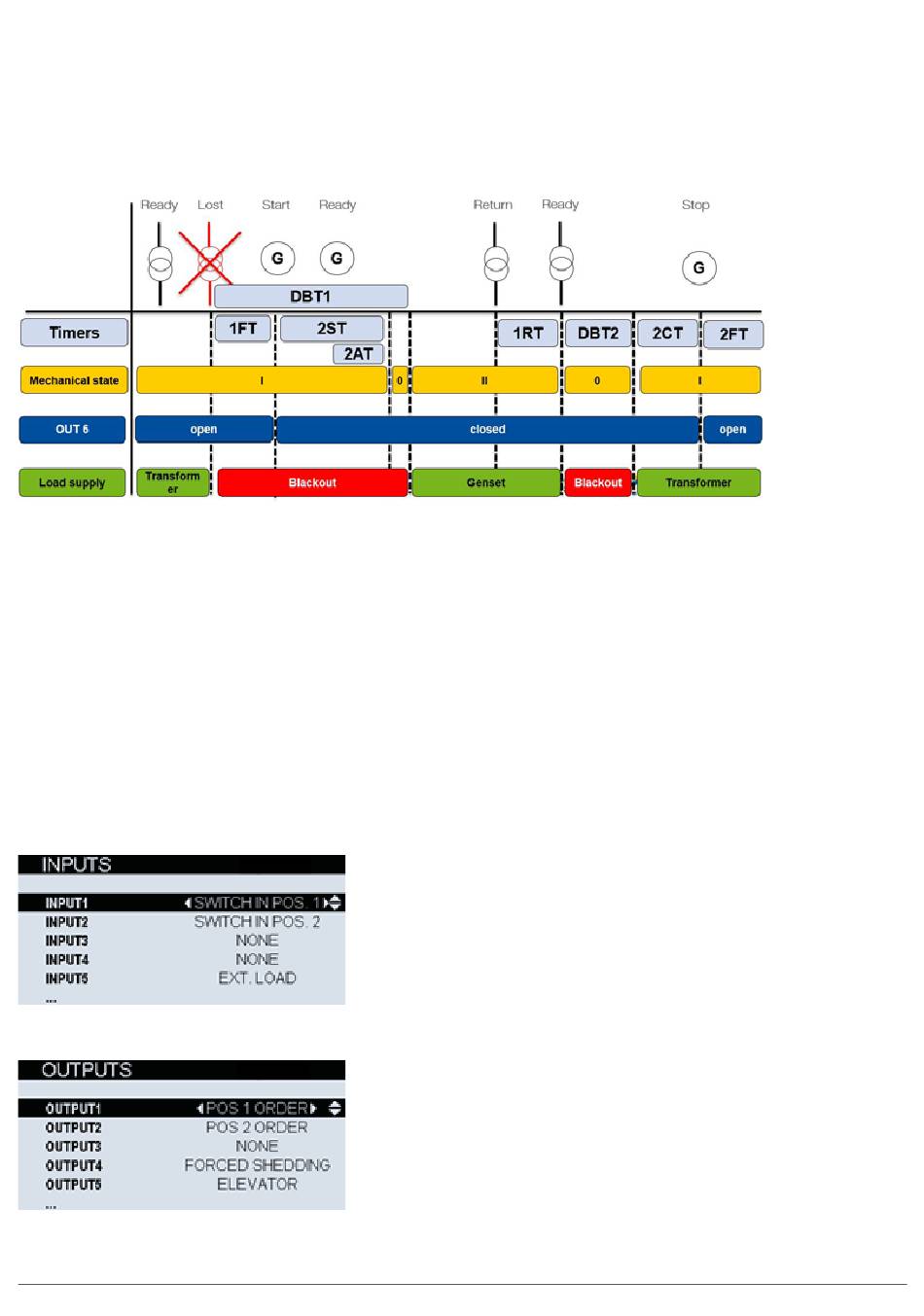

Beispiel einer vollständigen Sequenz mit allen Hauptbetriebszeitgebern:
- Netzwerk-Hauptaggregat, Priorität im Netzwerk (Transformator)
- Keine manuelle Rückübertragung. Aufzugssignal aktiv (spezifische Funktion)
LEGENDE:
- 1FT = Fehlerzeitgeber Q1
- 2ST= Timeout-Timer für den Start des Aggregats
- 2AT= Verfügbarkeits-Timer Q2
- DBT1= Totband-Timer Q1
- 1RT= Rückgabetimer für Quelle 1
- ELD = Aufzugsverzögerung & ELR = Aufzugswiederherstellung
- DBT2= Totband-Timer Q2
- 2CT= Abklingzeit-Zeitgeberaggregat Q2
- 2FT= Zeitgeber für Fehler / Unterbrechung von Quelle 2
Informationen zu den verschiedenen Timer-Konfigurationen im Detail finden Sie im TIMER -Anhang in dieser Bedienungsanleitung.
11.1.4. Menü E/A-Parameter
Alle E/A können in diesem Menü eingestellt werden. Standardmäßig verfügt der Controller über 6 Ein- und 6 Ausgänge am Controller
(interne Eingänge / Ausgänge genannt). Das E/A-Menü enthält die folgenden Untermenüs:
EINGÄNGE: Ermöglicht die Konfiguration der 6 internen Eingänge
HZI855
AUSGÄNGE: Ermöglicht die Konfiguration der 6 internen Ausgänge
HZI855
In den E/A-Anhängen in den Kapiteln 13.3 und 13.4 finden Sie die vollständige Liste der Funktionen, die für die E/A konfiguriert werden
sollen.
39
6LE007445A
