6 Управление автоматическим устройством
Условие: автоматическое устройство было установлено
и подключено согласно описанию, см. главу 4.
6.1 Установка кабельных наконечников
► Установить катушку с кабельными наконечниками
таким образом, чтобы обеспечить разматывание по
часовой стрелке.
► Выполнить последующие действия, как показано на
рисунках ниже.

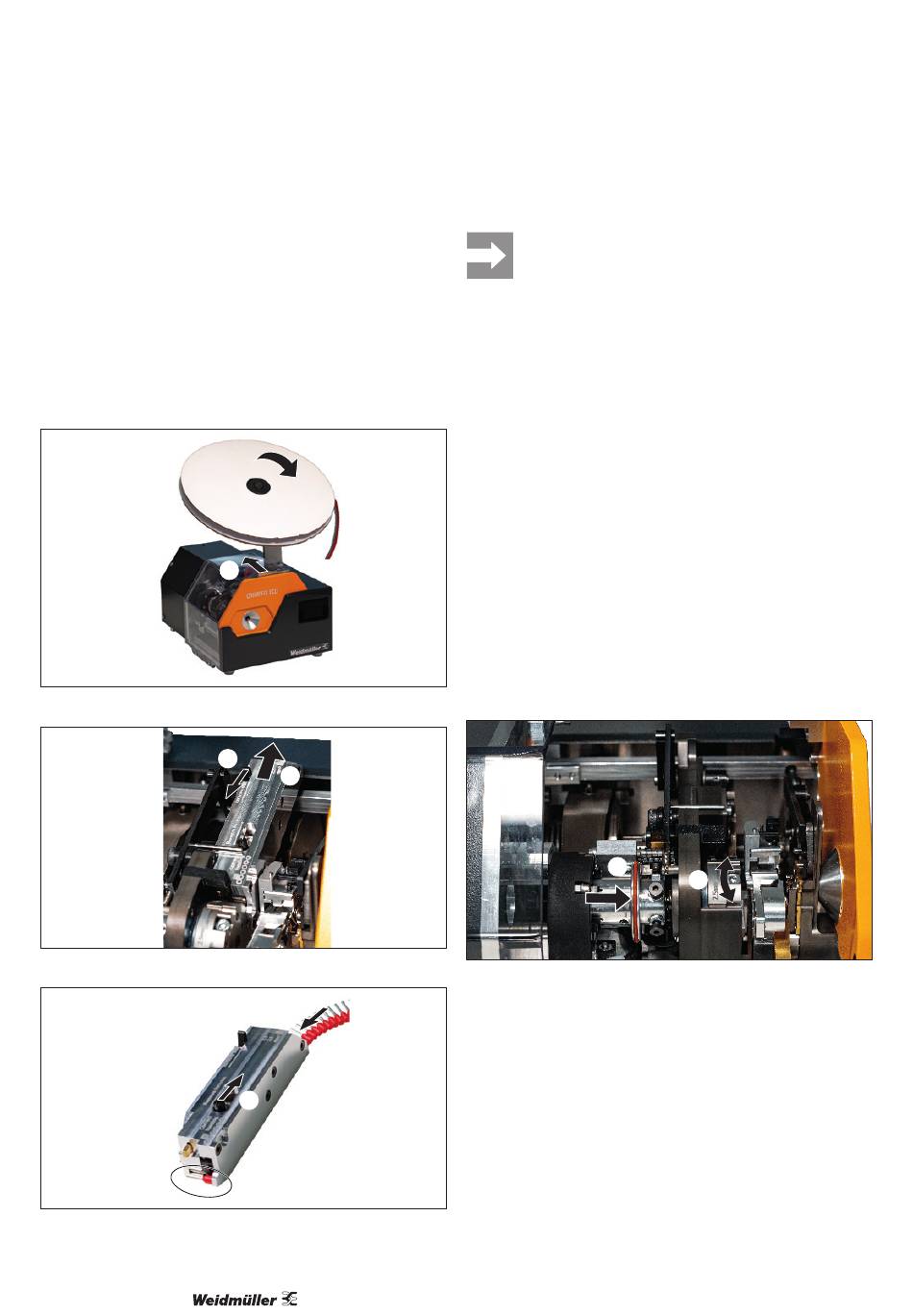

Рисунок 6.1 Установка катушки с кабельными наконечниками
Рисунок 6.2 Удаление транспортировочного узла
Рисунок 6.3 Вставка ленты кабельных наконечников
328
1.
2.
3.
4.
6.
5.
Первый наконечник ленты должен выступать
из транспортировочного узла, см. Рисунок 6.3.
► Проверить правильность посадки, осторожно потя-
нув за ленту кабельных наконечников.
► Установить транспортировочный узел обратно в ав-
томатическое устройство, чтобы он зафиксировался
в соответствующем положении.
► Закрыть защитный кожух.
► Свернуть свободную ленту кабельных наконечников.
6.2 Настройка поперечного сечения
► Включить автоматическое устройство, см. Рисунок
3.2, 10.
► Открыть защитный кожух.
► Удалить транспортировочный узел.
► Нажать и удерживать нажатым барабан регулировки
направо, см. Рисунок 6.4, 1.
► Повернуть регулировочный барабан, пока обжимной
барабан не зафиксируется на требуемом размере
матрицы, см. Рисунок 6.4, 2.
Смотреть не на отпечаток на обжимном барабане, а на
индикацию поперечного сечения на дисплее.
1
Рисунок 6.4 Настройка поперечного сечения
► Для того чтобы убедиться, что обжимной барабан за-
фиксирован, совершить попытку его вращения.
► Установить транспортировочный узел на место.
2
