Hintere Abdeckung Abnehmen Und Aufsetzen - Dürkopp Adler 512-211-01 Serviceanleitung

3.3.6 Hintere Abdeckung abnehmen und aufsetzen

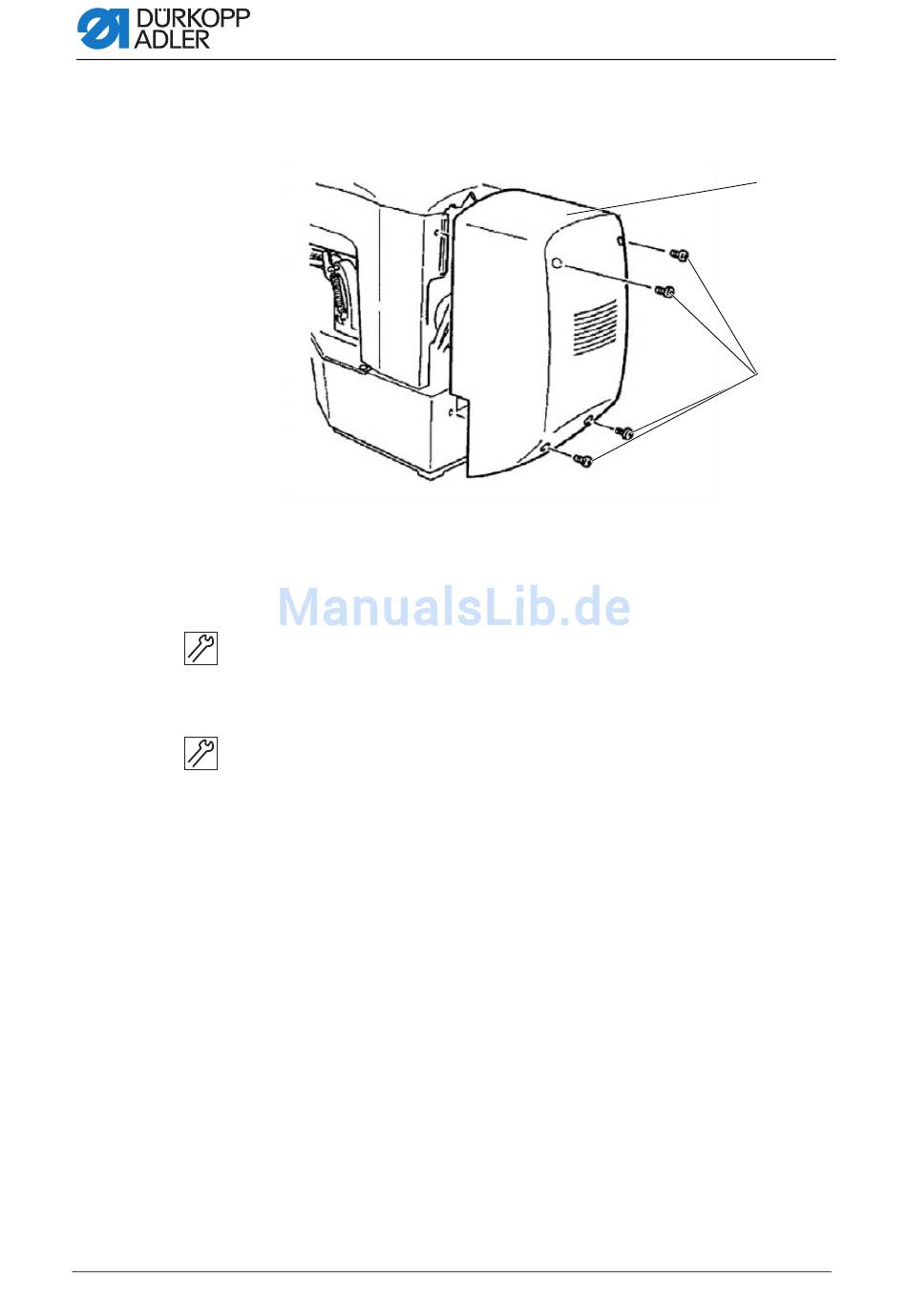

Abb. 6: Hintere Abdeckung abnehmen und aufsetzen
(1) - Schraube
Hintere Abdeckung abnehmen
1. Alle 4 Schrauben (1) an der hinteren Abdeckung (2) lösen.
2. Hintere Abdeckung (2) abnehmen.
Hintere Abdeckung aufsetzen
1. Hintere Abdeckung (2) aufsetzen.
2. Alle 4 Schrauben (1) an der hinteren Abdeckung (2) festschrauben.
16
(2) - Hintere Abdeckung
Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017
Arbeitsgrundlagen
②
①
