2. Beide Klammerfüße (2) hochstellen.
3. Schraube (3) der Stoffauflage (4) lösen.
4. Stoffauflage (4) abnehmen.

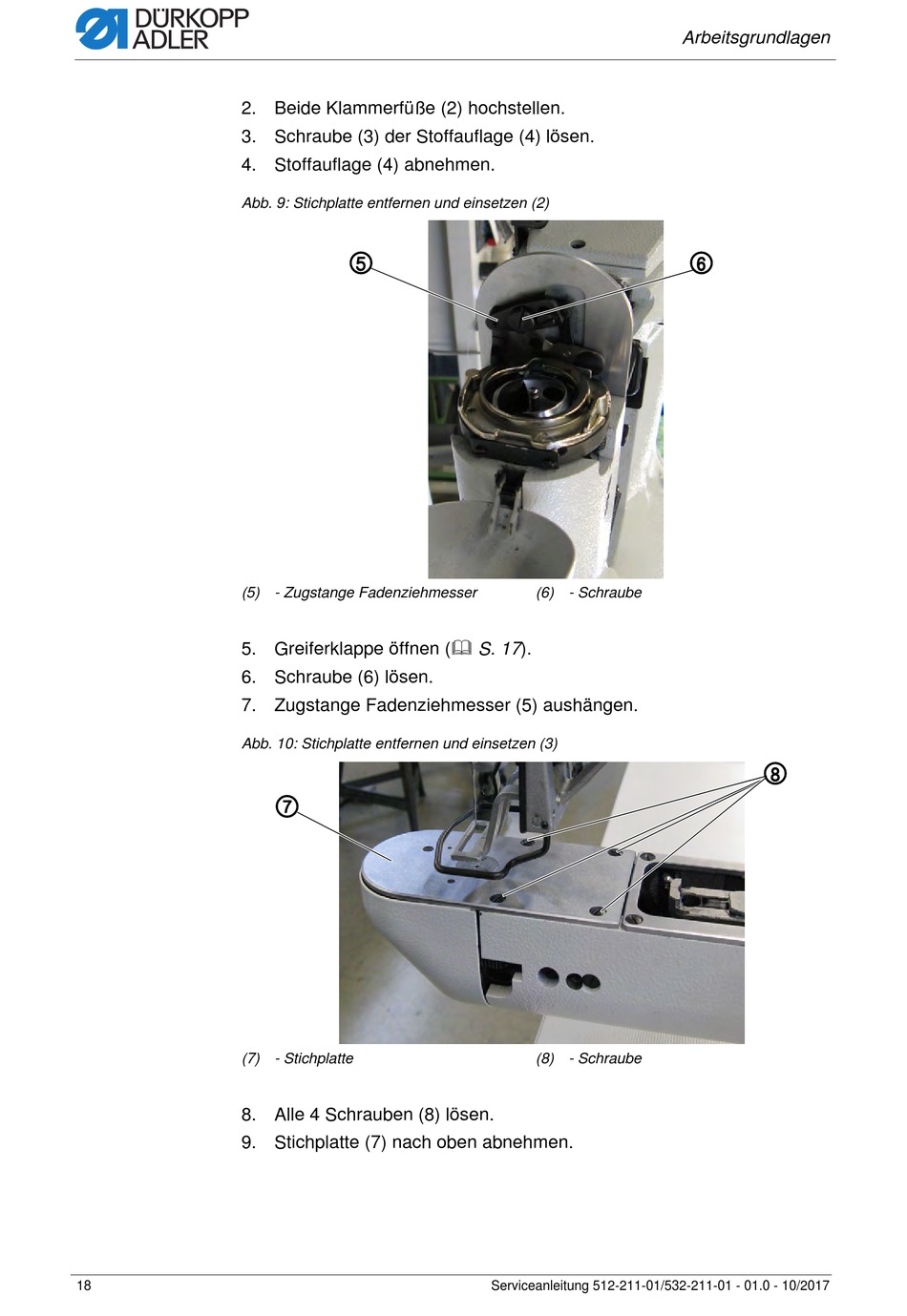

Abb. 9: Stichplatte entfernen und einsetzen (2)
(5) - Zugstange Fadenziehmesser
5. Greiferklappe öffnen ( S. 17).
6. Schraube (6) lösen.
7. Zugstange Fadenziehmesser (5) aushängen.
Abb. 10: Stichplatte entfernen und einsetzen (3)
(7) - Stichplatte
8. Alle 4 Schrauben (8) lösen.
9. Stichplatte (7) nach oben abnehmen.
18
⑤
⑦
(6) - Schraube
(8) - Schraube
