Schaltfahne Fadenklemme Einstellen - Dürkopp Adler 512-211-01 Serviceanleitung

Lichtschranken einstellen

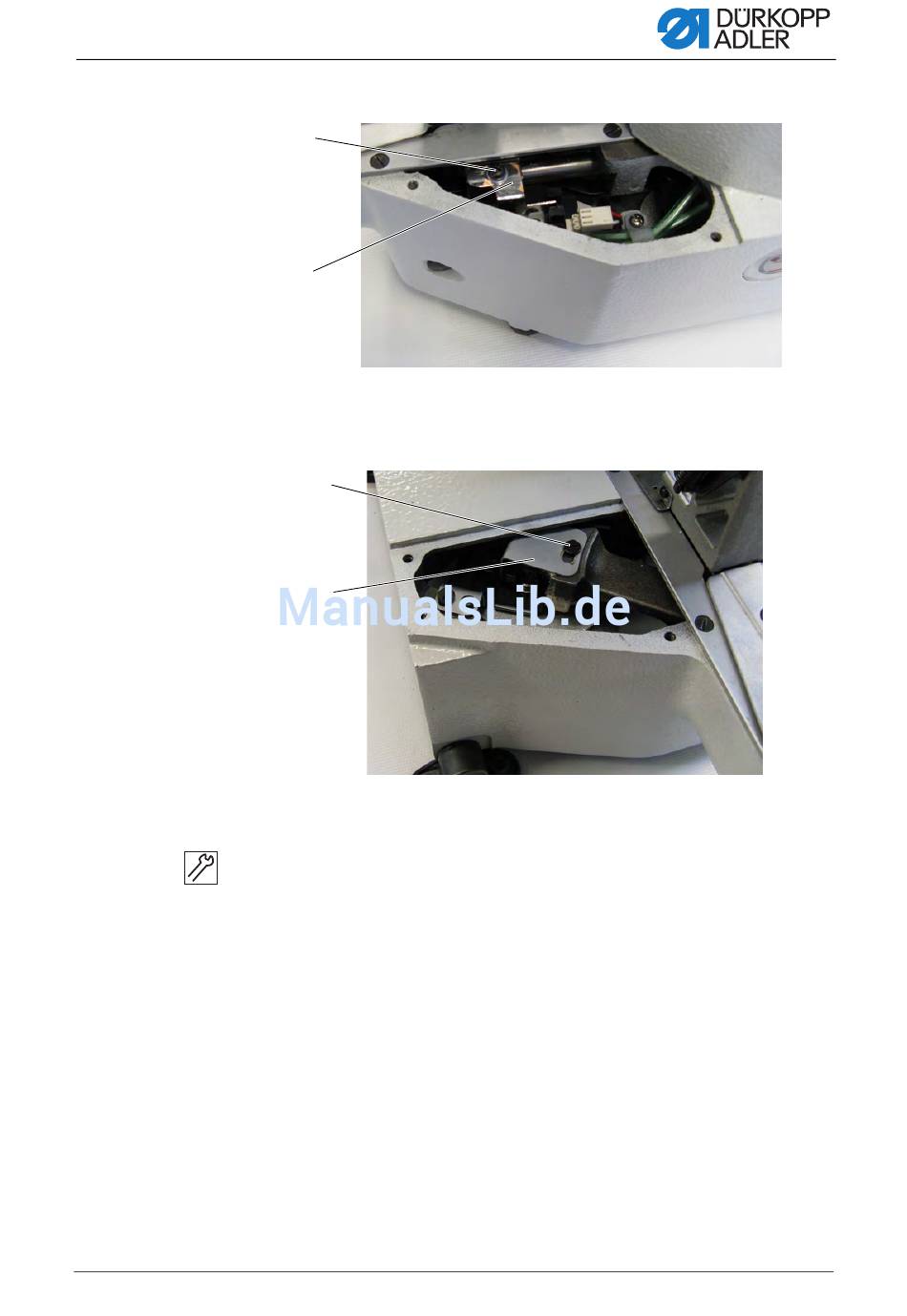

Abb. 14: Schaltfahne rechts einstellen
(1) - Schraube
Abb. 15: Schaltfahne links einstellen
(1) - Schraube
Einstellschritte
1. Schraube (1) lösen.
2. Schaltfahne (2) entsprechend verstellen.
3. Nullpunkt über Steuerung einstellen.
4. Schraube (1) festschrauben.
5. Maschine referenzieren.

4.3 Schaltfahne Fadenklemme einstellen

Die Schaltfahne Fadenklemme dient der Steuerung als Referenz für die
Fadenklemme. Die Schaltfahne befindet sich unter der Stichplatte rechts
und ist ab Werk eingestellt.
