Wartung

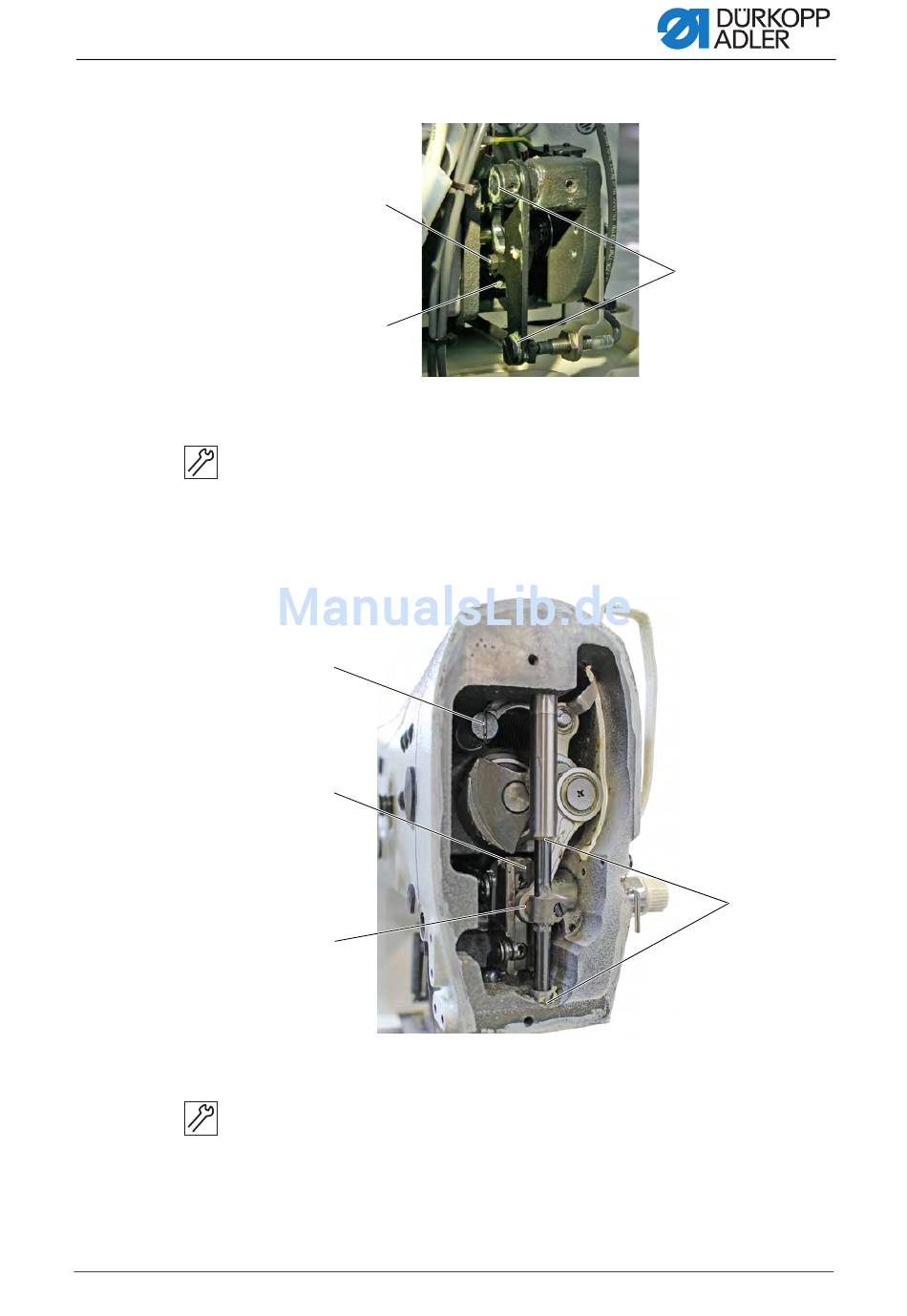

Abb. 35: Schmierstellen auf der Rückseite der Maschine (2)
(4) - Rolle
(5) - Kurvengang
1. Etwas Fett von außen auf den inneren Kurvengang (5) und die Rolle (4)
2. Etwas Fett auf die Gelenke (6) auftragen.
Schmierstellen am Kopf der Maschine
Abb. 36: Schmierstellen am Kopf der Maschine
(7) - Fadenhebel-Lenker
(8) - Nut
1. Auf den Kreuzkopf hinten (9) und Buchsen (10) Fett auftragen.
2. Nut (8) schmieren.
3. Fadenhebel-Lenker (7) schmieren.
Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017
④
⑤
auftragen.
⑦
⑧
⑨
⑥
(6) - Gelenke
(9) - Kreuzkopf hinten
(10) - Buchsen
⑩
