2.3 Stichplatte

2.3.1 Seitliche Stellung des Stichplattenträgers
6
Während des Nähvorganges befindet sich die Stichplatte immer in der
oberen Stellung.
Der Stichlochpilz ist an der Innenseite abgeschrägt, damit der Besatz
zu Beginn des Nähablaufes nicht weggeschoben werden kann und kei-
ne Falten schlägt.
Die Funktionen " Stichplatte nach oben " und " Oberteil nach un-
ten " werden gleichzeitig ausgelöst. Die Funktion " Stichplatte nach
unten " erfolgt erst, wenn das Oberteil seine untere Stellung verlas-
sen hat und das Ventil betätigt. Durch diese Funktionsfolge wird das
abgeschnittene Ende des Nadelfadens erst aus dem Bereich der Stich-
platte herausgezogen, bevor diese den Faden möglicherweise fest-
klemmt.
1

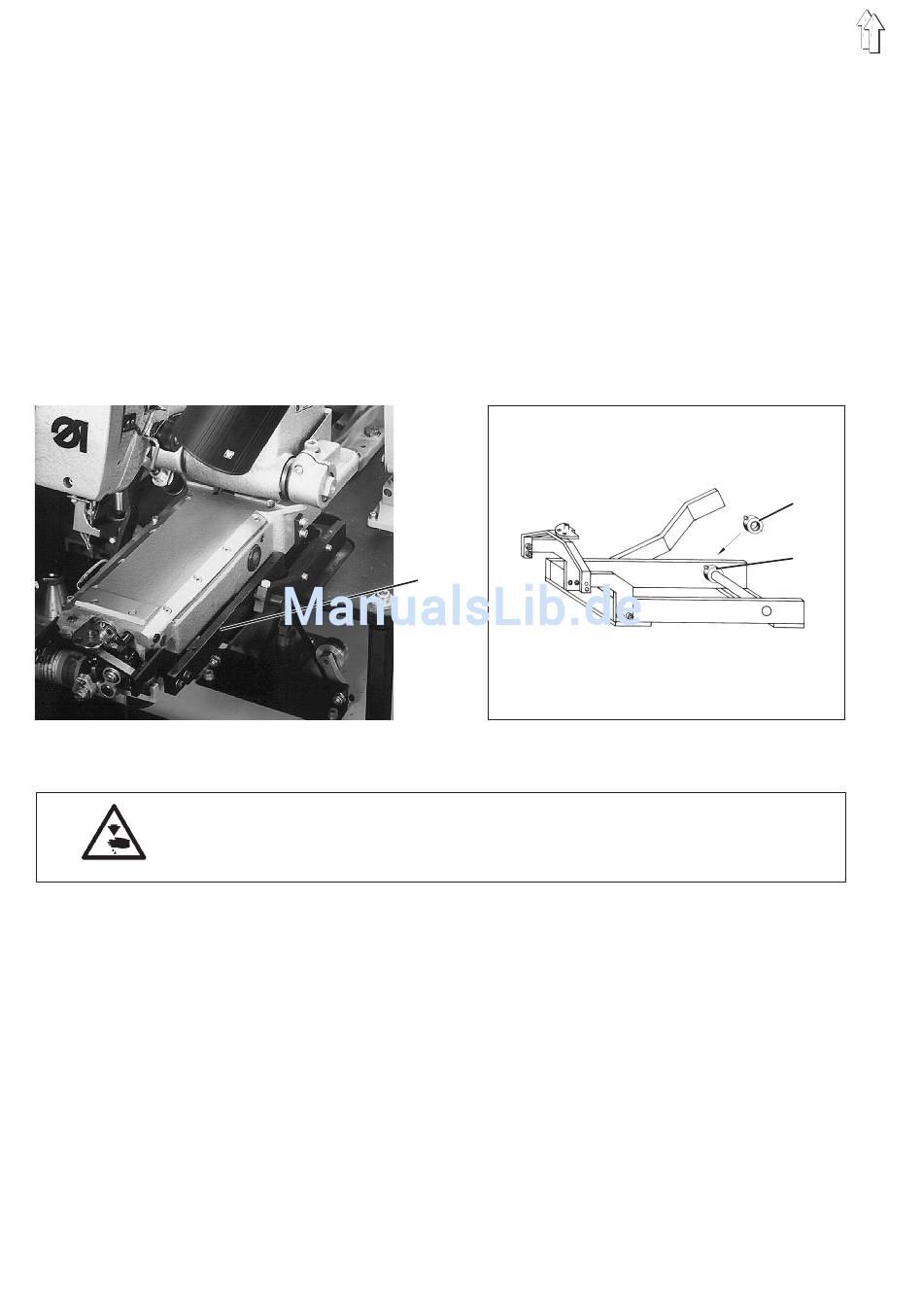

Die Nadel soll zentrisch in das Stichloch der angehobenen Stichplatte
einstechen.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Stellung nur bei ausgeschalteter Nähanlage einstellen.
–
Ölwanne entfernen.
–
Stellringe 2 und 3 auf der linken Seite der Welle lösen.
–
Stichplattenträger 1 seitlich ausrichten.
Das Stichloch muß zentrisch unter der Nadel stehen.
–
Stellringe 2 und 3 dicht stellen und die Schrauben festziehen.
–
Ölwanne wieder anbringen.
2
3
