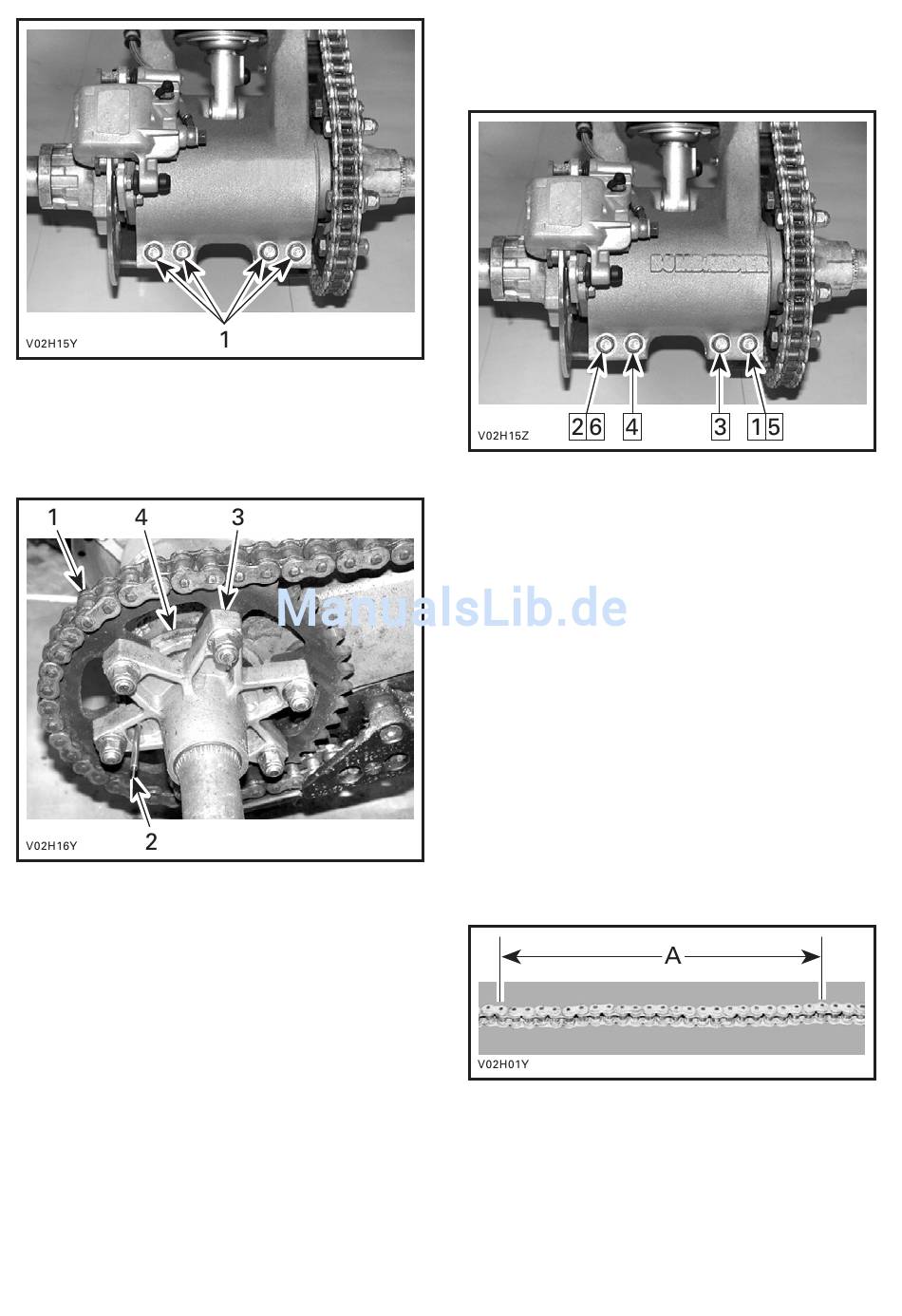

1. Verriegelungsbolzen der Hinterachse
Führen Sie den Einstellarretierstift
durch die Zahnkranznabe in das ex-
zentrische Achsengehäuse.
1. Antriebskette
2. Einstellarretierstift
3. Zahnkranznabe
4. Exzentrisches Achsengehäuse
Drehen Sie die Achse vorwärts, um
das Kettenspiel zu erhöhen bzw. rück-
wärts, um das Kettenspiel zu verrin-
gern.
HINWEIS: Die richtige Einstellung für
das Kettenspiel beträgt 19 bis 25,4
mm (3/4 bis 1 in) in der Mitte zwischen
den Zahnkränzen.
Ziehen Sie die Verriegelungsbolzen
der Hinterachse an mit 23 N•m
(17 lbf•ft).
_____________________
120
Beachten Sie die hier dargestellte Rei-
henfolge, um die Verriegelungsbolzen
der Hinterachse richtig anzuziehen.
Heben Sie das Fahrzeug (ohne den
Fahrer) hinten an und prüfen Sie das
Kettenspiel erneut. Das Kettenspiel
sollte 44,5 bis 51 mm (1-3/4 bis 2 in)
betragen. Wenn dies nicht der Fall ist,
nehmen Sie die Einstellung erneut vor.
Austausch
Spannen Sie die Kette auf dem Fahr-
zeug so, dass sie nicht mehr durch-
hängt und messen Sie dann den
Abstand einer Spanne von 13 Glie-
dern von Bolzenmitte zu Bolzenmitte.
Wenn der Abstand den Wartungs-
grenzwert überschreitet, wenden Sie
sich an einen zugelassenen Can-Am
Händler, um die Antriebskette austau-
schen zu lassen.
A. 403 mm (15-7/8 in)
Antriebskettenführung
Die Antriebskettenführung ist häufig
zu prüfen, siehe WARTUNGSPLAN.
