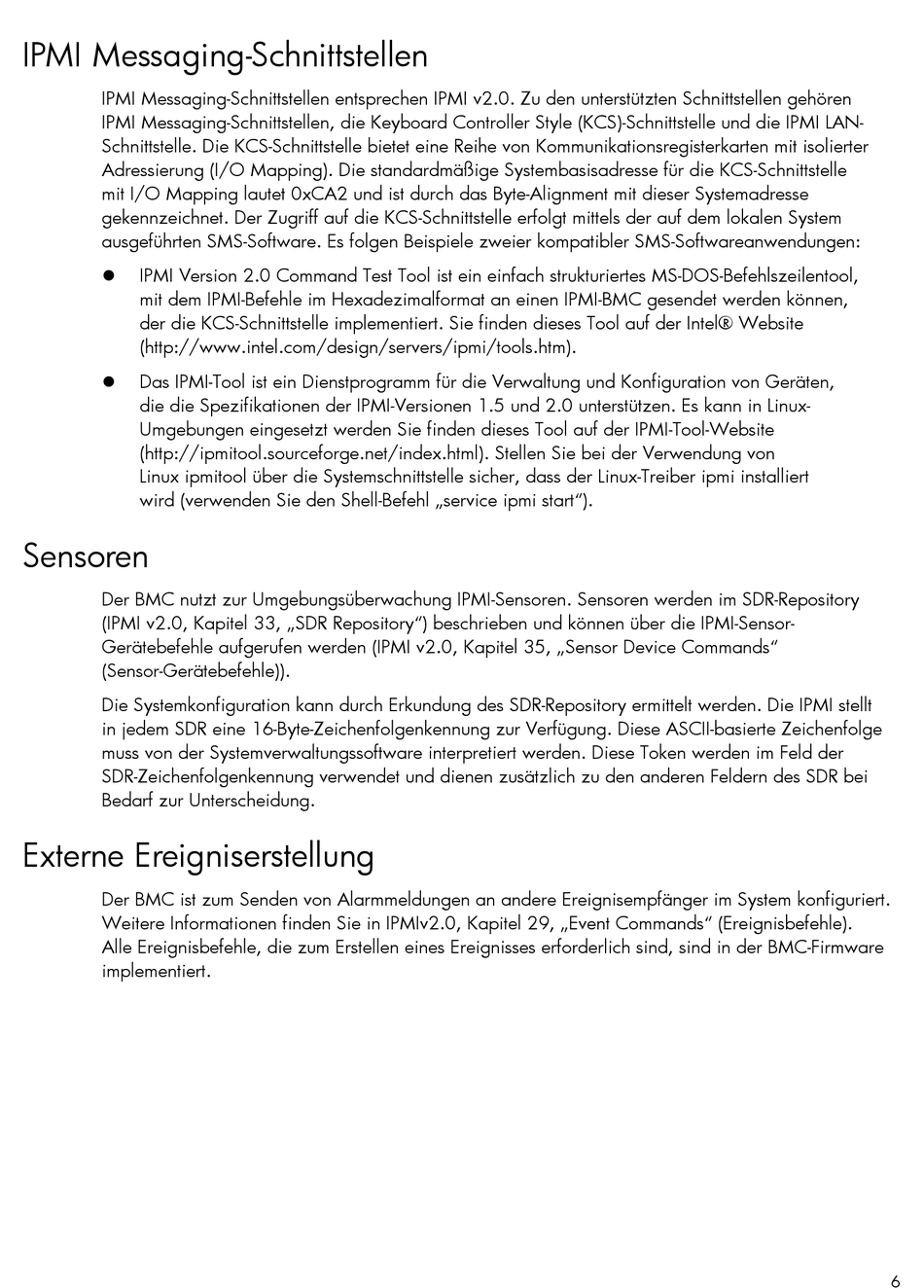

IPMI Messaging-Schnittstellen
IPMI Messaging-Schnittstellen entsprechen IPMI v2.0. Zu den unterstützten Schnittstellen gehören
IPMI Messaging-Schnittstellen, die Keyboard Controller Style (KCS)-Schnittstelle und die IPMI LAN-
Schnittstelle. Die KCS-Schnittstelle bietet eine Reihe von Kommunikationsregisterkarten mit isolierter
Adressierung (I/O Mapping). Die standardmäßige Systembasisadresse für die KCS-Schnittstelle
mit I/O Mapping lautet 0xCA2 und ist durch das Byte-Alignment mit dieser Systemadresse
gekennzeichnet. Der Zugriff auf die KCS-Schnittstelle erfolgt mittels der auf dem lokalen System
ausgeführten SMS-Software. Es folgen Beispiele zweier kompatibler SMS-Softwareanwendungen:
IPMI Version 2.0 Command Test Tool ist ein einfach strukturiertes MS-DOS-Befehlszeilentool,
mit dem IPMI-Befehle im Hexadezimalformat an einen IPMI-BMC gesendet werden können,
der die KCS-Schnittstelle implementiert. Sie finden dieses Tool auf der Intel® Website
(http://www.intel.com/design/servers/ipmi/tools.htm).
Das IPMI-Tool ist ein Dienstprogramm für die Verwaltung und Konfiguration von Geräten,
die die Spezifikationen der IPMI-Versionen 1.5 und 2.0 unterstützen. Es kann in Linux-
Umgebungen eingesetzt werden Sie finden dieses Tool auf der IPMI-Tool-Website
(http://ipmitool.sourceforge.net/index.html). Stellen Sie bei der Verwendung von
Linux ipmitool über die Systemschnittstelle sicher, dass der Linux-Treiber ipmi installiert
wird (verwenden Sie den Shell-Befehl „service ipmi start").
Sensoren
Der BMC nutzt zur Umgebungsüberwachung IPMI-Sensoren. Sensoren werden im SDR-Repository
(IPMI v2.0, Kapitel 33, „SDR Repository") beschrieben und können über die IPMI-Sensor-
Gerätebefehle aufgerufen werden (IPMI v2.0, Kapitel 35, „Sensor Device Commands"
(Sensor-Gerätebefehle)).
Die Systemkonfiguration kann durch Erkundung des SDR-Repository ermittelt werden. Die IPMI stellt
in jedem SDR eine 16-Byte-Zeichenfolgenkennung zur Verfügung. Diese ASCII-basierte Zeichenfolge
muss von der Systemverwaltungssoftware interpretiert werden. Diese Token werden im Feld der
SDR-Zeichenfolgenkennung verwendet und dienen zusätzlich zu den anderen Feldern des SDR bei
Bedarf zur Unterscheidung.
Externe Ereigniserstellung
Der BMC ist zum Senden von Alarmmeldungen an andere Ereignisempfänger im System konfiguriert.
Weitere Informationen finden Sie in IPMIv2.0, Kapitel 29, „Event Commands" (Ereignisbefehle).
Alle Ereignisbefehle, die zum Erstellen eines Ereignisses erforderlich sind, sind in der BMC-Firmware
implementiert.
