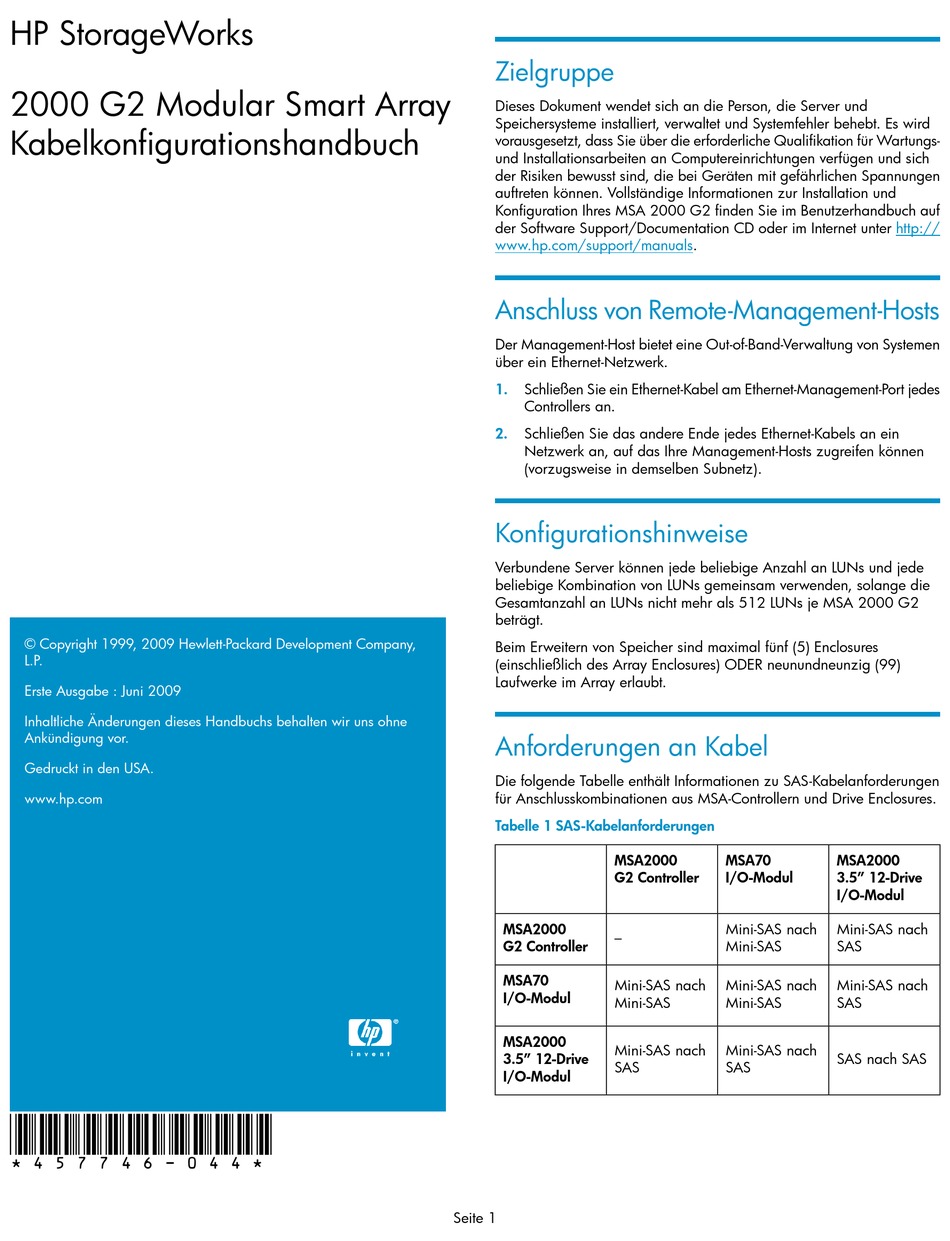

HP StorageWorks
2000 G2 Modular Smart Array
Kabelkonfigurationshandbuch
© Copyright 1999, 2009 Hewlett-Packard Development Company,
L.P.
Erste Ausgabe : Juni 2009
Inhaltliche Änderungen dieses Handbuchs behalten wir uns ohne
Ankündigung vor.
Gedruckt in den USA.
www.hp.com
*457746-044*
Zielgruppe
Dieses Dokument wendet sich an die Person, die Server und
Speichersysteme installiert, verwaltet und Systemfehler behebt. Es wird
vorausgesetzt, dass Sie über die erforderliche Qualifikation für Wartungs-
und Installationsarbeiten an Computereinrichtungen verfügen und sich
der Risiken bewusst sind, die bei Geräten mit gefährlichen Spannungen
auftreten können. Vollständige Informationen zur Installation und
Konfiguration Ihres MSA 2000 G2 finden Sie im Benutzerhandbuch auf
der Software Support/Documentation CD oder im Internet unter
www.hp.com/support/manuals.

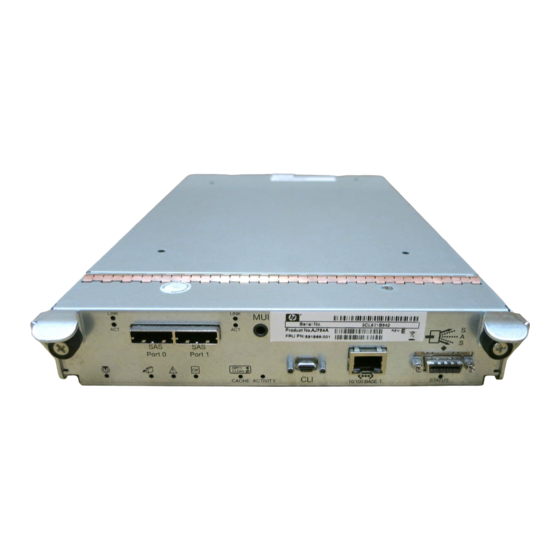

Anschluss von Remote-Management-Hosts
Der Management-Host bietet eine Out-of-Band-Verwaltung von Systemen
über ein Ethernet-Netzwerk.
1.
Schließen Sie ein Ethernet-Kabel am Ethernet-Management-Port jedes
Controllers an.
2.
Schließen Sie das andere Ende jedes Ethernet-Kabels an ein
Netzwerk an, auf das Ihre Management-Hosts zugreifen können
(vorzugsweise in demselben Subnetz).
Konfigurationshinweise
Verbundene Server können jede beliebige Anzahl an LUNs und jede
beliebige Kombination von LUNs gemeinsam verwenden, solange die
Gesamtanzahl an LUNs nicht mehr als 512 LUNs je MSA 2000 G2
beträgt.
Beim Erweitern von Speicher sind maximal fünf (5) Enclosures
(einschließlich des Array Enclosures) ODER neunundneunzig (99)
Laufwerke im Array erlaubt.
Anforderungen an Kabel
Die folgende Tabelle enthält Informationen zu SAS-Kabelanforderungen
für Anschlusskombinationen aus MSA-Controllern und Drive Enclosures.
Tabelle 1 SAS-Kabelanforderungen
MSA2000
G2 Controller
MSA2000
–
G2 Controller
MSA70
Mini-SAS nach
I/O-Modul
Mini-SAS
MSA2000
Mini-SAS nach
3.5" 12-Drive
SAS
I/O-Modul
Seite 1
http://
MSA70
MSA2000
I/O-Modul
3.5" 12-Drive
I/O-Modul
Mini-SAS nach
Mini-SAS nach
Mini-SAS
SAS
Mini-SAS nach
Mini-SAS nach
Mini-SAS
SAS
Mini-SAS nach
SAS nach SAS
SAS
