Montage- und Betriebsvorschrift
D
Flach-Radialrohrventilator – SlimVent SVV 80

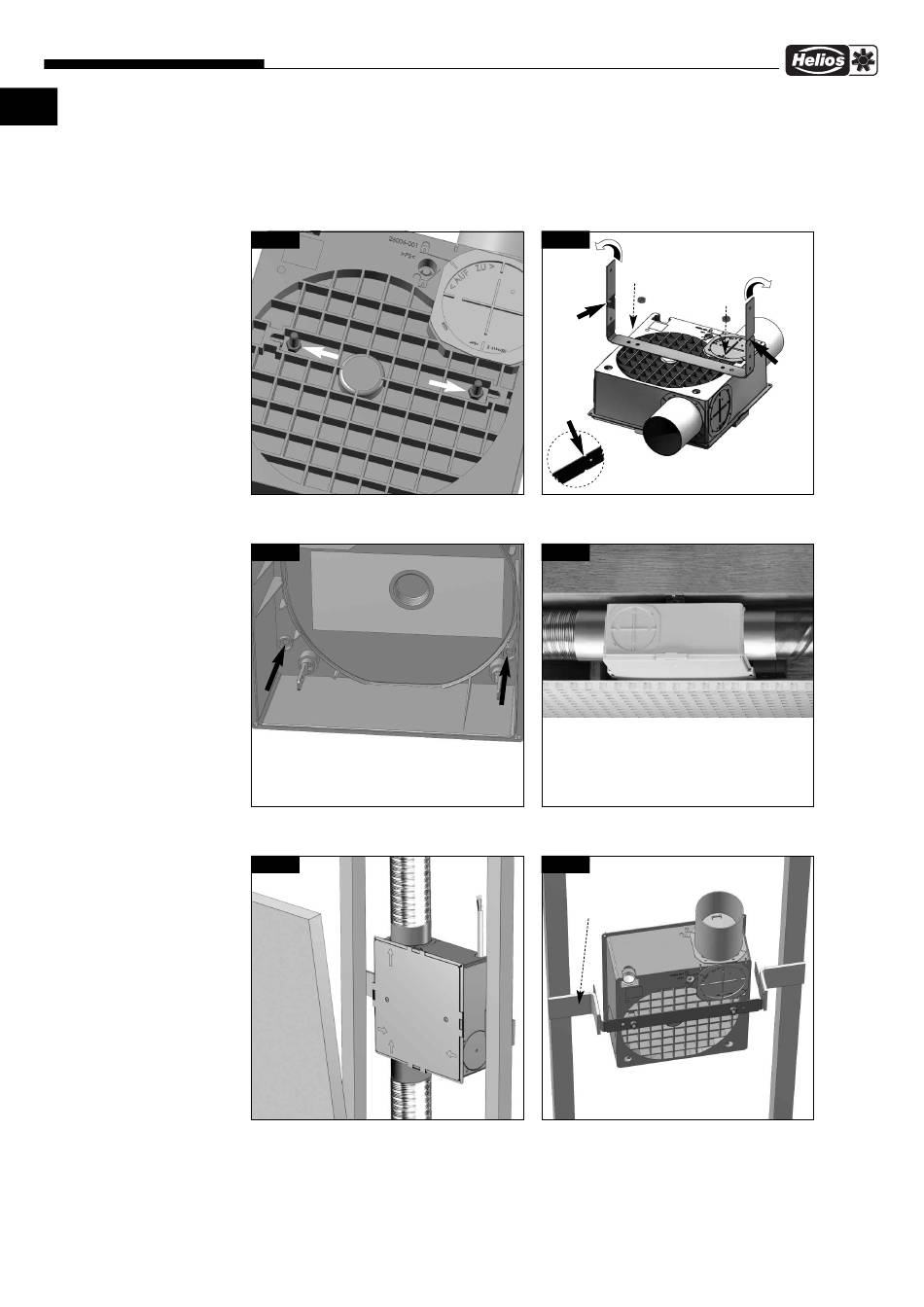

3.2 Montagebügel für Wand- oder Deckenmontage montieren
Erforderlich für Unterputzmontage im Schacht, bei dünnen Vormauerungen, Beplankung oder Decke.
Justieren
Je nach Einbauposition und entsprechend den Gegebenheiten, den Montagebügel auf dem Gehäuse
ausrichten und Elemente fest verschrauben (Abb.5-6).
Abb.5
3.3 Beispiele für Wand- und Deckenmontage
Abb.7
Schraubenaufnahmen für Wandbefestigung
( ( o o h h n n e e M M o o n n t t a a g g e e b b ü ü g g e e l l ) ) bohren (Ø 6 mm)
3.4

Montagebeispiel am Vorwandsystem

Abb.9
Abb.6
~
Abb.8
Montage in abgehängter Decke.
Direkt im Rohrverlauf ( ( m m i i t t M M o o n n t t a a g g e e b b ü ü g g e e l l ) )
Abb.10
Vorwand-
montage
Pos a.
Befestigung am Vorwandsystem
erfolgt mit systemeigenen Winkeln
bzw. Wandhaltern (Pos a).
4

~
Montagebügel  kann an der Einker-
bung gebogen oder gekürzt werden.
90°
