Montage- und Betriebsvorschrift
HINWEIS
Gehäuse-Typen ELS-GU

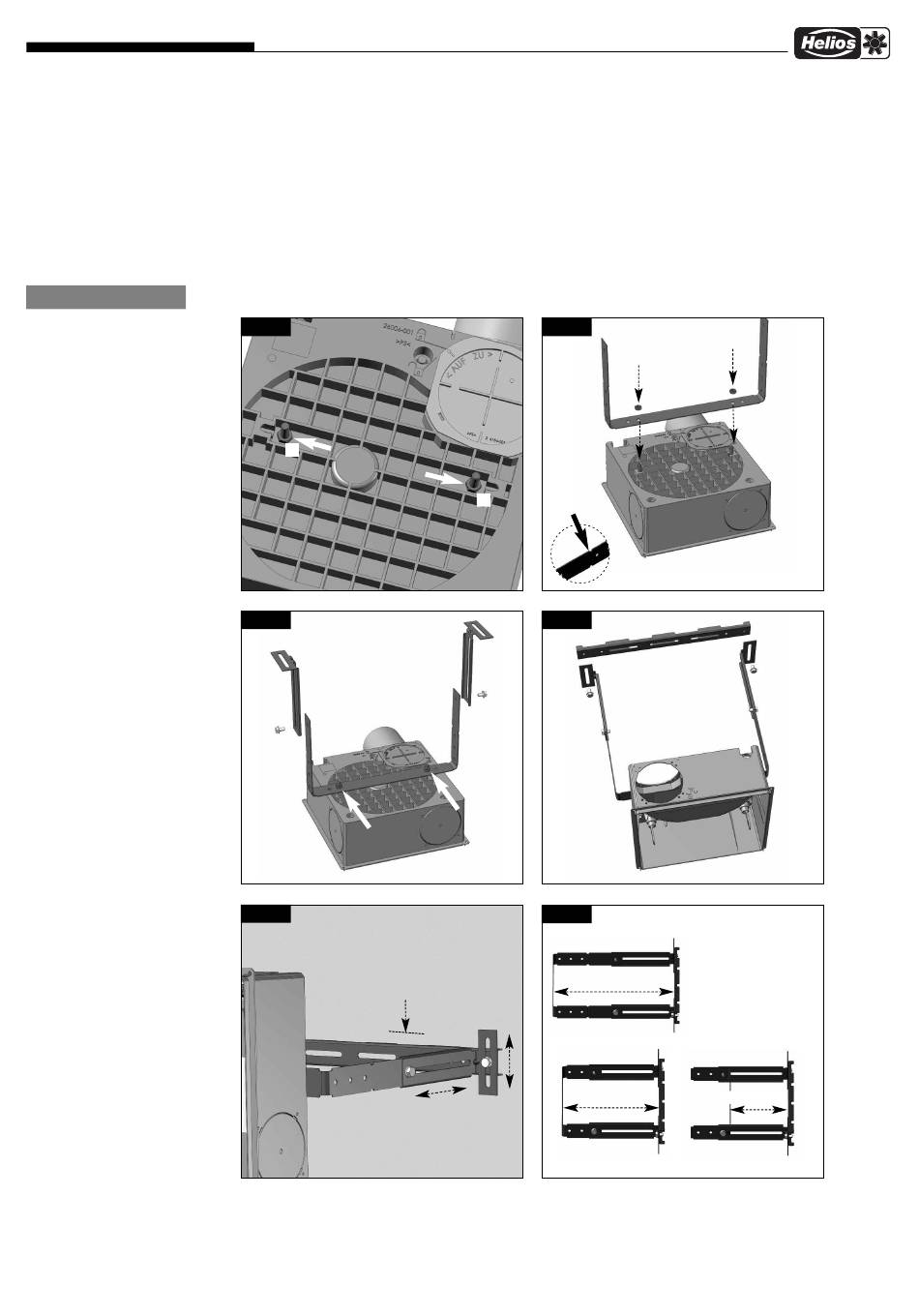

4.5 Montagehalter ELS-MHU für UP-Gehäuse montieren
Erforderlich für Unterputzmontage von ELS-GU im Schacht, bei dünnen Vormauerungen, Beplankung oder Decke.
Lieferumfang:
Œ
Wandbügel

Seitenschiene
Ž
Montagebügel

2x Sechskantschraube M6 x16

2x Sechskantmutter M6
‘
4x Schrauben M6x10 (selbstschneidend)
Wanddübel, Schrauben bauseits!
Abb.18

Abb.20

‘
Abb.22
Wandmontage
Lotrecht
ausrichten
Abb.19

Montagebügel Ž kann an der
Einkerbung gekürzt werden.
Abb.21

‘ ‘
Abb.23
a) lang
170-280 mm
b) kurz
95-205 mm
9
Ž


Œ
Schrauben
‘
und Dübel
bauseits!
Montagehalter
ELS-MHU
Einstellbare Längen-
maße
(Abstand Wand zur
Hinterkante Gehäuse)
c) kurz gedreht
65-125 mm
