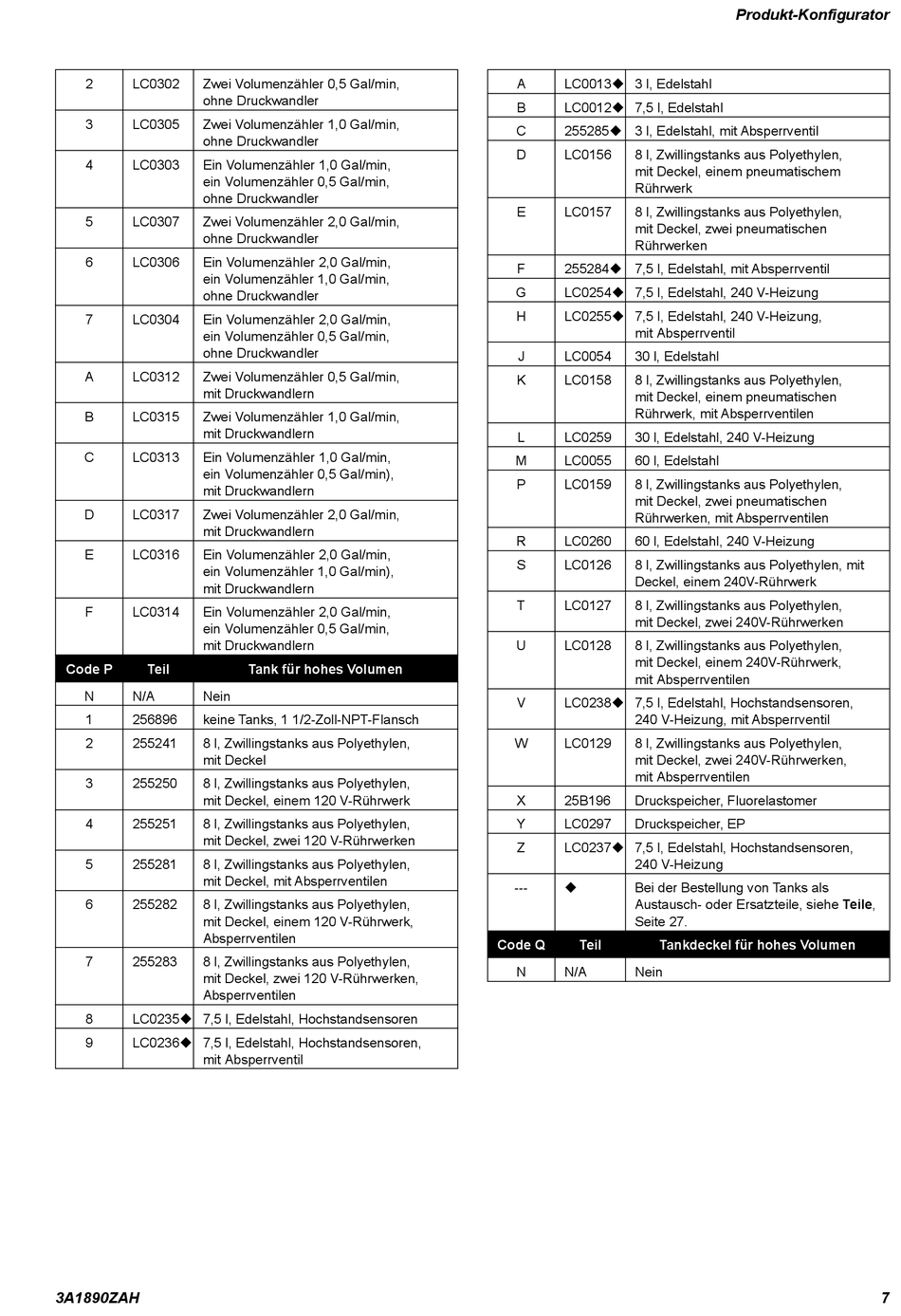

Graco PR70 Anleitung, Teile Seite 7

2 LC0302 Zwei Volumenzähler 0,5 Gal/min,
ohne Druckwandler
3 LC0305 Zwei Volumenzähler 1,0 Gal/min,
ohne Druckwandler
4 LC0303 Ein Volumenzähler 1,0 Gal/min,
ein Volumenzähler 0,5 Gal/min,
ohne Druckwandler
5 LC0307 Zwei Volumenzähler 2,0 Gal/min,
ohne Druckwandler
6 LC0306 Ein Volumenzähler 2,0 Gal/min,
ein Volumenzähler 1,0 Gal/min,
ohne Druckwandler
7 LC0304 Ein Volumenzähler 2,0 Gal/min,
ein Volumenzähler 0,5 Gal/min,
ohne Druckwandler
A LC0312 Zwei Volumenzähler 0,5 Gal/min,
mit Druckwandlern
B LC0315 Zwei Volumenzähler 1,0 Gal/min,
mit Druckwandlern
C LC0313 Ein Volumenzähler 1,0 Gal/min,
ein Volumenzähler 0,5 Gal/min),
mit Druckwandlern
D LC0317 Zwei Volumenzähler 2,0 Gal/min,
mit Druckwandlern
E LC0316 Ein Volumenzähler 2,0 Gal/min,
ein Volumenzähler 1,0 Gal/min),
mit Druckwandlern
F LC0314 Ein Volumenzähler 2,0 Gal/min,
ein Volumenzähler 0,5 Gal/min,
mit Druckwandlern
Code P Teil
N N/A Nein
1 256896 keine Tanks, 1 1/2-Zoll-NPT-Flansch
2 255241 8 l, Zwillingstanks aus Polyethylen,
mit Deckel
3 255250 8 l, Zwillingstanks aus Polyethylen,
mit Deckel, einem 120 V-Rührwerk
4 255251 8 l, Zwillingstanks aus Polyethylen,
mit Deckel, zwei 120 V-Rührwerken
5 255281 8 l, Zwillingstanks aus Polyethylen,
mit Deckel, mit Absperrventilen
6 255282 8 l, Zwillingstanks aus Polyethylen,
mit Deckel, einem 120 V-Rührwerk,
Absperrventilen
7 255283 8 l, Zwillingstanks aus Polyethylen,
mit Deckel, zwei 120 V-Rührwerken,
Absperrventilen
8 LC0235 7,5 l, Edelstahl, Hochstandsensoren
9 LC0236 7,5 l, Edelstahl, Hochstandsensoren,
mit Absperrventil
3A1890ZAH
Tank für hohes Volumen
A LC0013 3 l, Edelstahl
B LC0012 7,5 l, Edelstahl
C 255285 3 l, Edelstahl, mit Absperrventil
D LC0156 8 l, Zwillingstanks aus Polyethylen,
mit Deckel, einem pneumatischem
Rührwerk
E LC0157 8 l, Zwillingstanks aus Polyethylen,
mit Deckel, zwei pneumatischen
Rührwerken
F 255284 7,5 l, Edelstahl, mit Absperrventil
G LC0254 7,5 l, Edelstahl, 240 V-Heizung
H LC0255 7,5 l, Edelstahl, 240 V-Heizung,
mit Absperrventil
J LC0054 30 l, Edelstahl
K LC0158 8 l, Zwillingstanks aus Polyethylen,
mit Deckel, einem pneumatischen
Rührwerk, mit Absperrventilen
L LC0259 30 l, Edelstahl, 240 V-Heizung
M LC0055 60 l, Edelstahl
P LC0159 8 l, Zwillingstanks aus Polyethylen,
mit Deckel, zwei pneumatischen
Rührwerken, mit Absperrventilen
R LC0260 60 l, Edelstahl, 240 V-Heizung
S LC0126 8 l, Zwillingstanks aus Polyethylen, mit
Deckel, einem 240V-Rührwerk
T LC0127 8 l, Zwillingstanks aus Polyethylen,
mit Deckel, zwei 240V-Rührwerken
U LC0128 8 l, Zwillingstanks aus Polyethylen,
mit Deckel, einem 240V-Rührwerk,
mit Absperrventilen
V LC0238 7,5 l, Edelstahl, Hochstandsensoren,
240 V-Heizung, mit Absperrventil
W LC0129 8 l, Zwillingstanks aus Polyethylen,
mit Deckel, zwei 240V-Rührwerken,
mit Absperrventilen
X 25B196 Druckspeicher, Fluorelastomer
Y LC0297 Druckspeicher, EP
Z LC0237 7,5 l, Edelstahl, Hochstandsensoren,
240 V-Heizung
--- Bei der Bestellung von Tanks als

Austausch- oder Ersatzteile, siehe Teile,
Seite 27.
Code Q Teil Tankdeckel für hohes Volumen
N N/A Nein
Produkt-Konfigurator
7
