Graco PR70 Anleitung, Teile Seite 50

Teile
Pos Teil Bezeichnung
401 --- TANK, Gruppe, 30 l, Edelstahl
--- TANK, Gruppe, 60 l, Edelstahl
402 LC0257 HEIZDECKE, 30 l, 240 V, GCA
LC0258 HEIZDECKE, 60 l, 240 V, GCA
403 257757 ISOLIERDECKE, 38 l
257758 ISOLIERDECKE, 75 l
403a AUFKLEBER, heiße Fläche
121208
404 257759 SENSOR, Schutzrohr, RTD
405 256611 SENSORGRUPPE, 1,5-Zoll-RTD,
4-Stift, M8
406 256558 THERMOSCHALTER, 125C, 3-Stift, M8
407 121615 KABELBAUM, Splitter, M8, 4-Stift,
Buchse/Buchse/Stecker, 3 m
408 121682 KABEL, M8, 3-Stift, Stecker/Buchse,
3 Meter, spritzgeformt
410 †121635 SCHUTZSCHALTER, 2-polig, 13A, Typ C
† Nicht abgebildet. Weitere Informationen finden Sie in der zu
Beginn dieses Handbuch angegebenen Anleitung „Integrierte
Heizung".
Zusätzliche Gefahren- und Warnschilder, Aufkleber und Karten
s
sind kostenlos erhältlich.
50

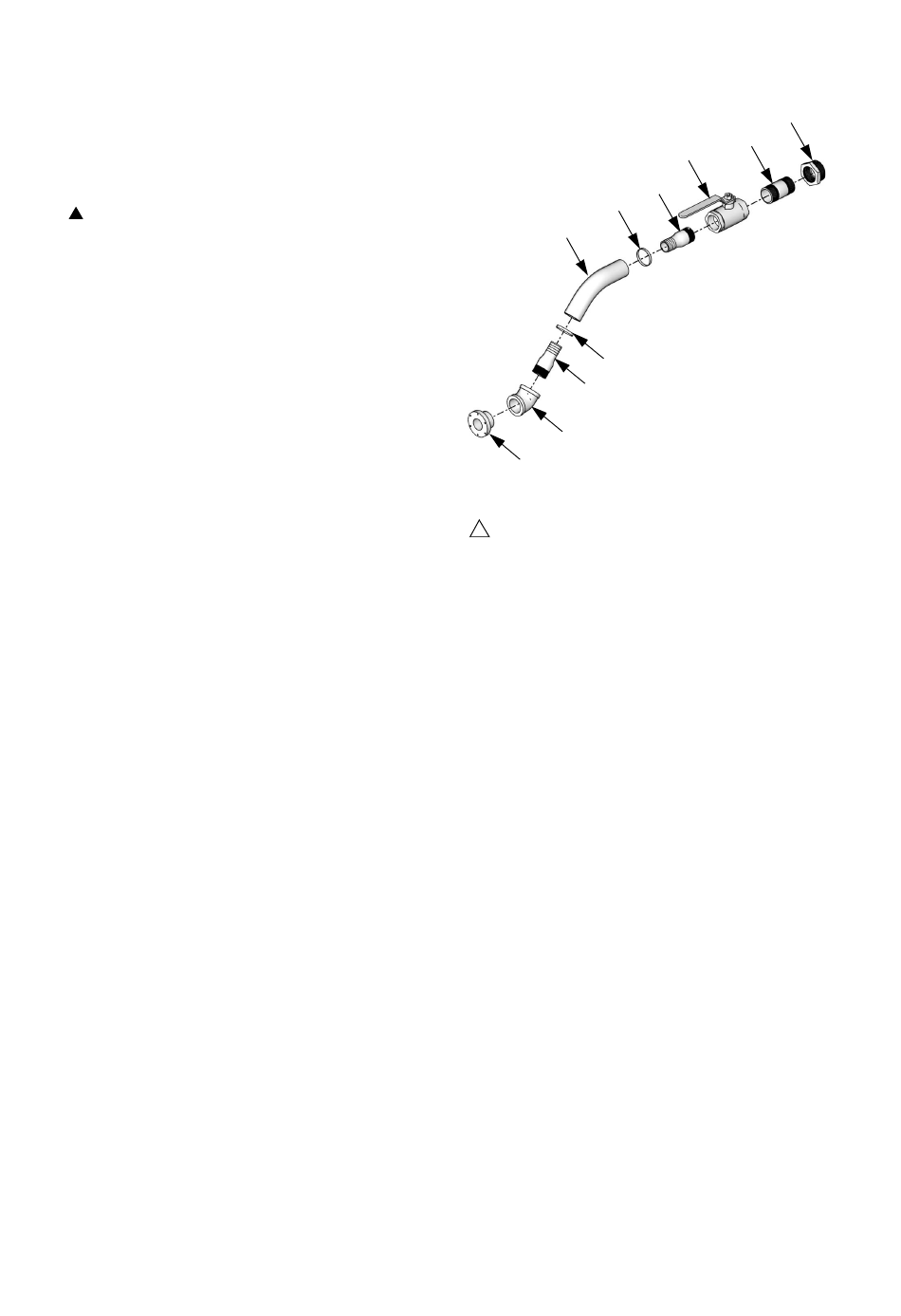

Rohr- und Schlauchsystem, 255391
Menge
1
1
1
1
2801
1
1
1
1
1
1
2807
1
Tragen Sie vor dem Einbau Dichtband
auf die NPT-Außengewinde auf.
Pos Teil
2801 61/0056/88
2802 94/0910/98
2803 94/1081/98
2804 94/0414/99
2805 121135
2806 121136
2807 15M237
2808 15R536
2808
2805
2802
2804
2804
2802
2803
Bezeichnung
SCHLAUCH, Chemikalien, Polyethylen,
1-1/2 Zoll
FITTING, Widerhaken,
1-1/2 x 1-1/2-Zoll-NPT,
Außengewinde, Edelstahl
FITTING, Winkelstück, 1-1/2 Zoll,
Innengewinde, 45°, Edelstahl
SCHLAUCHKLEMME,
2-1/4 Zoll - 1-5/16 Zoll, Weichstahl
KUGELHAHN, 1-1/2-Zoll-NPT,
Anschluss
BUCHSE, Sechskant,
2-Zoll-NPT x 1-1/2-Zoll-NPT
FLANSCH, 1-1/2-Zoll-NPT
FITTING, Nippel, 1,5-Zoll-NPT x 3 Zoll,
Edelstahl
2806
ti12574a
Menge
1
2
1
2
1
1
1
1
