Graco PR70 Anleitung, Teile Seite 35

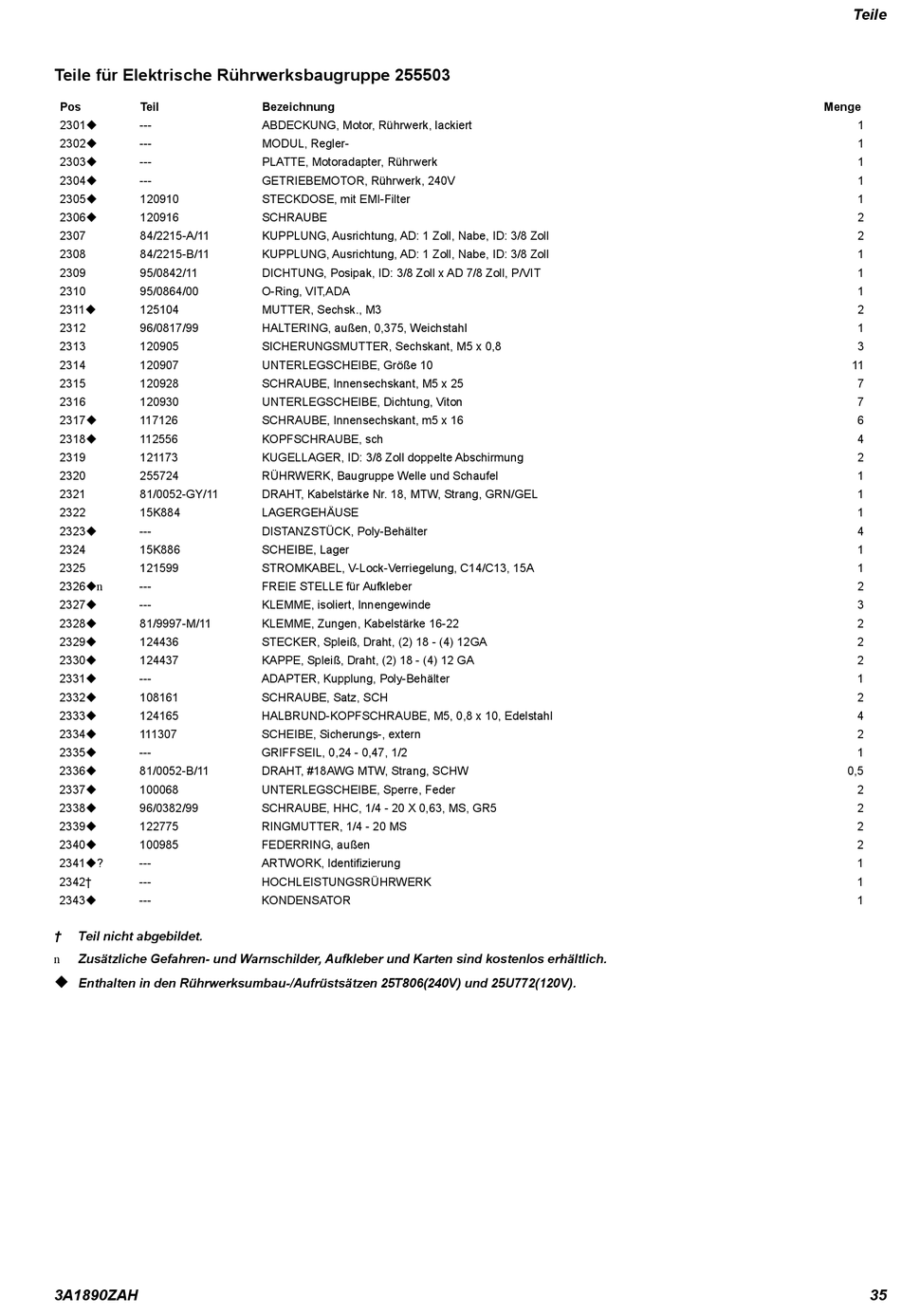

Teile für Elektrische Rührwerksbaugruppe 255503
Pos Teil
2301 ---
2302 ---
2303 ---
2304 ---
2305 120910
2306 120916
2307 84/2215-A/11
2308 84/2215-B/11
2309 95/0842/11
2310 95/0864/00
2311 125104
2312 96/0817/99
2313 120905
2314 120907
2315 120928
2316 120930
2317 117126
2318 112556
2319 121173
2320 255724
2321 81/0052-GY/11
2322 15K884
2323 ---
2324 15K886
2325 121599
2326n ---
2327 ---
2328 81/9997-M/11
2329 124436
2330 124437
2331 ---
2332 108161
2333 124165
2334 111307
2335 ---
2336 81/0052-B/11
2337 100068
2338 96/0382/99
2339 122775
2340 100985
2341? ---
2342† ---
2343 ---
† Teil nicht abgebildet.
n Zusätzliche Gefahren- und Warnschilder, Aufkleber und Karten sind kostenlos erhältlich.

Enthalten in den Rührwerksumbau-/Aufrüstsätzen 25T806(240V) und 25U772(120V).
3A1890ZAH
Bezeichnung
ABDECKUNG, Motor, Rührwerk, lackiert
MODUL, Regler-
PLATTE, Motoradapter, Rührwerk
GETRIEBEMOTOR, Rührwerk, 240V
STECKDOSE, mit EMI-Filter
SCHRAUBE
KUPPLUNG, Ausrichtung, AD: 1 Zoll, Nabe, ID: 3/8 Zoll
KUPPLUNG, Ausrichtung, AD: 1 Zoll, Nabe, ID: 3/8 Zoll
DICHTUNG, Posipak, ID: 3/8 Zoll x AD 7/8 Zoll, P/VIT
O-Ring, VIT,ADA
MUTTER, Sechsk., M3
HALTERING, außen, 0,375, Weichstahl
SICHERUNGSMUTTER, Sechskant, M5 x 0,8
UNTERLEGSCHEIBE, Größe 10
SCHRAUBE, Innensechskant, M5 x 25
UNTERLEGSCHEIBE, Dichtung, Viton
SCHRAUBE, Innensechskant, m5 x 16
KOPFSCHRAUBE, sch
KUGELLAGER, ID: 3/8 Zoll doppelte Abschirmung
RÜHRWERK, Baugruppe Welle und Schaufel
DRAHT, Kabelstärke Nr. 18, MTW, Strang, GRN/GEL
LAGERGEHÄUSE
DISTANZSTÜCK, Poly-Behälter
SCHEIBE, Lager
STROMKABEL, V-Lock-Verriegelung, C14/C13, 15A
FREIE STELLE für Aufkleber
KLEMME, isoliert, Innengewinde
KLEMME, Zungen, Kabelstärke 16-22
STECKER, Spleiß, Draht, (2) 18 - (4) 12GA
KAPPE, Spleiß, Draht, (2) 18 - (4) 12 GA
ADAPTER, Kupplung, Poly-Behälter
SCHRAUBE, Satz, SCH
HALBRUND-KOPFSCHRAUBE, M5, 0,8 x 10, Edelstahl
SCHEIBE, Sicherungs-, extern
GRIFFSEIL, 0,24 - 0,47, 1/2
DRAHT, #18AWG MTW, Strang, SCHW
UNTERLEGSCHEIBE, Sperre, Feder
SCHRAUBE, HHC, 1/4 - 20 X 0,63, MS, GR5
RINGMUTTER, 1/4 - 20 MS
FEDERRING, außen
ARTWORK, Identifizierung
HOCHLEISTUNGSRÜHRWERK
KONDENSATOR
Teile
Menge
1
1
1
1
1
2
2
1
1
1
2
1
3
11
7
7
6
4
2
1
1
1
4
1
1
2
3
2
2
2
1
2
4
2
1
0,5
2
2
2
2
1
1
1
35
