GLEICHSTROMMESSUNGEN
VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen auf der 20 A-
Skala durch. Wenn Sie 30 Sekunden überschreiten, können das Messgerät und/oder die
Messkabel beschädigt werden.

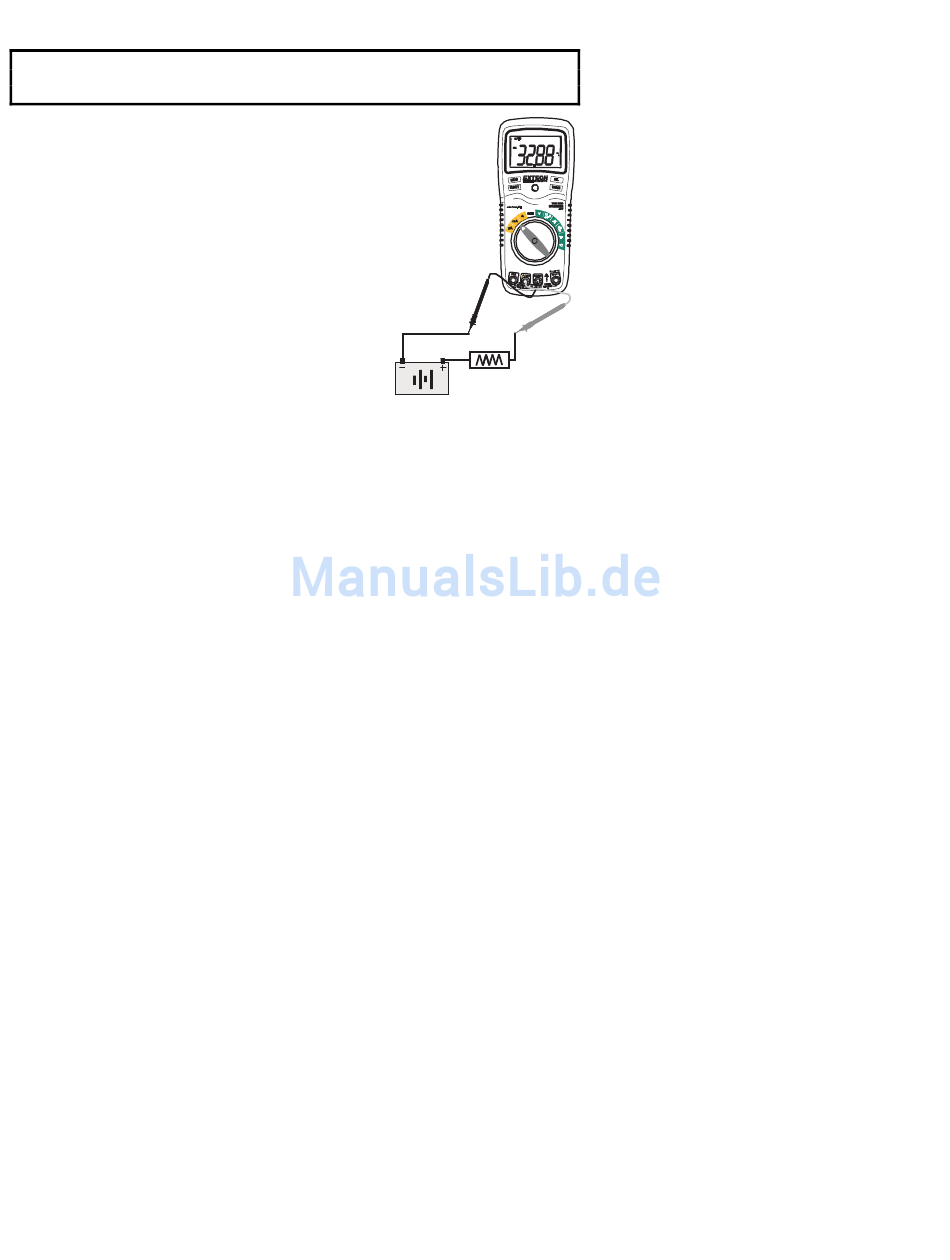

1. Stecken Sie den Bananenstecker des schwarzen
Messkabels in die negative COM-Buchse.
2. Bei Strommessungen bis zu 4000µA DC den
Funktionsschalter auf die gelbe µA Position stellen und
den Bananenstecker des roten Messkabels in die
µA/mA Buchse stecken.
3. Bei Strommessungen bis zu 400mA DC den
Funktionsschalter auf die gelbe mA Position stellen und
den Bananenstecker des roten Messkabels in die
µA/mA Buchse stecken.
4. Bei Strommessungen bis zu 20A DC den
Funktionsschalter auf den gelben 20A Bereich stellen
und den Bananenstecker des roten Messkabels in die
20A Buchse stecken.
5. Die Taste SELECT drücken, damit "DC" auf dem
Display erscheint.
6. Den Strom von dem zu prüfenden Schaltkreis nehmen,
dann den Schaltkreis an der Stelle öffnen, an dem Sie
den Strom messen wollen.
7. Berühren Sie den Minuspol des Stromkreises mit der
Sondenspitze des schwarzen Messkabels
Berühren Sie den Pluspol des Stromkreises mit der Sondenspitze des roten Messkabels
8. Strom auf die Schaltung anwenden.
9. Lesen Sie nun den Strom im Display ab.
