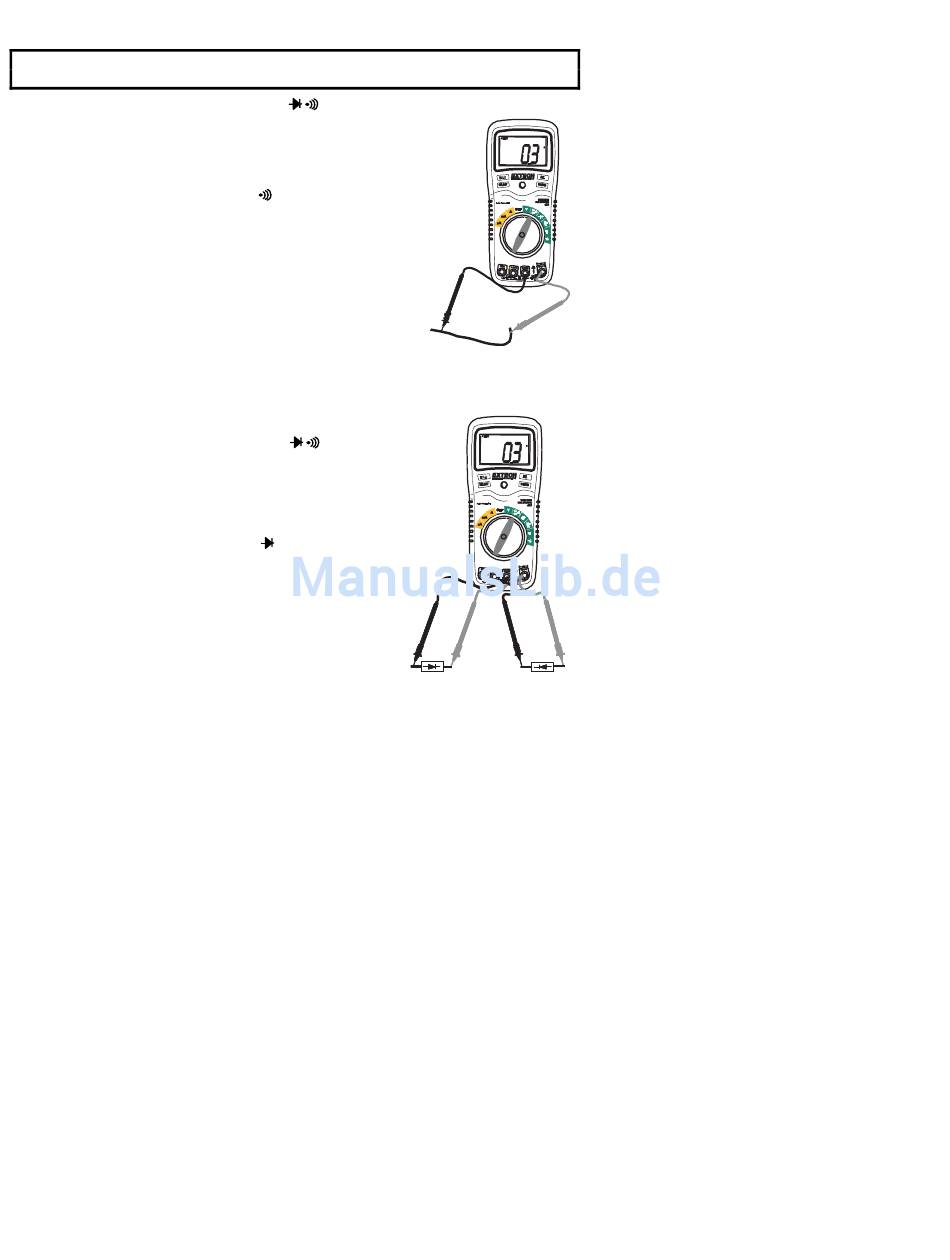

DURCHGANGSPRÜFUNG
WARNUNG : Stromschlaggefahr. Niemals den Durchgang an unter Spannung
stehenden Schaltkreisen oder Leitungen messen.
1. Den Funktionswahlschalter auf die grüne...
2. Stecken Sie den Bananenstecker des schwarzen Messkabels
in die negative COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in die
Ω
positive
-Buchse.
3. Die Taste SELECT drücken, damit ........ auf dem Display
erscheint.
4. Berühren Sie den Schaltkreis oder das zu prüfende Kabel mit
den Sondenspitzen.
5. Wenn der Widerstand unter ca. 150
akustisches Signal. Bei einem offenen Stromkreis erscheint
"OL" auf dem Display.
DIODENTEST
1. Den Funktionswahlschalter auf die grüne.....
stellen.
2. Den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse stecken und den Bananenstecker
des roten Messkabels in die positive Dioden-Buchse
stecken.
3. Die Taste SELECT drücken, damit ........ auf dem Display
erscheint.
4. Berühren Sie die zu prüfenden Dioden mit den
Messkabelsonden. Die Vorwärtsspannung wird
normalerweise mit 0,400 bis 0,700V angezeigt.
Rückwärtsspannung wird mit "OL" angezeigt.
Kurzgeschlossene Geräte werden nahe 0V angezeigt und
offene Geräte werden als "OL" in beiden Polungen
angezeigt.
..Position stellen.
Ω
liegt, dann ertönt ein
Position
10
EX430-EU_GER V5.2 8/07
