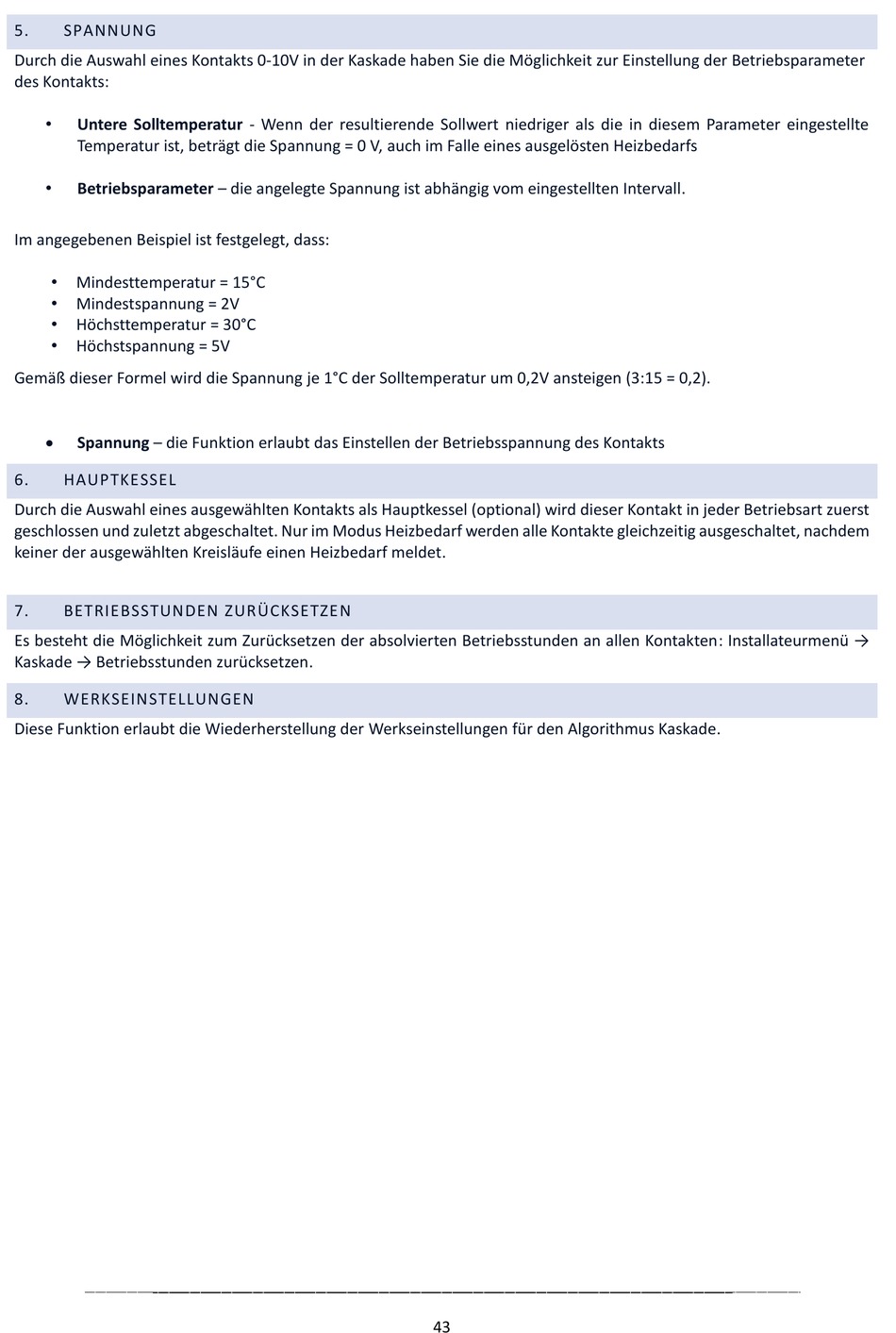

5.
SPANNUNG
Durch die Auswahl eines Kontakts 0-10V in der Kaskade haben Sie die Möglichkeit zur Einstellung der Betriebsparameter
des Kontakts:
•
Untere Solltemperatur - Wenn der resultierende Sollwert niedriger als die in diesem Parameter eingestellte
Temperatur ist, beträgt die Spannung = 0 V, auch im Falle eines ausgelösten Heizbedarfs
•
Betriebsparameter – die angelegte Spannung ist abhängig vom eingestellten Intervall.
Im angegebenen Beispiel ist festgelegt, dass:
•
Mindesttemperatur = 15°C
•
Mindestspannung = 2V
•
Höchsttemperatur = 30°C
•
Höchstspannung = 5V
Gemäß dieser Formel wird die Spannung je 1°C der Solltemperatur um 0,2V ansteigen (3:15 = 0,2).
Spannung – die Funktion erlaubt das Einstellen der Betriebsspannung des Kontakts
6.
HAUPTKESSEL
Durch die Auswahl eines ausgewählten Kontakts als Hauptkessel (optional) wird dieser Kontakt in jeder Betriebsart zuerst
geschlossen und zuletzt abgeschaltet. Nur im Modus Heizbedarf werden alle Kontakte gleichzeitig ausgeschaltet, nachdem
keiner der ausgewählten Kreisläufe einen Heizbedarf meldet.
7.
BETRIEBSSTUNDEN ZURÜCKSETZE N
Es besteht die Möglichkeit zum Zurücksetzen der absolvierten Betriebsstunden an allen Kontakten: Installateurmenü →
Kaskade → Betriebsstunden zurücksetzen.
8.
WERKSEINSTELLUNGEN
Diese Funktion erlaubt die Wiederherstellung der Werkseinstellungen für den Algorithmus Kaskade.
43
