ZUSTAND IM ALARM
Diese Funktion ermöglicht dem Benutzer das Bestimmen jener Spannung, die am Kontakt während eines Alarms angelegt
werden soll.
I.
KASKADE

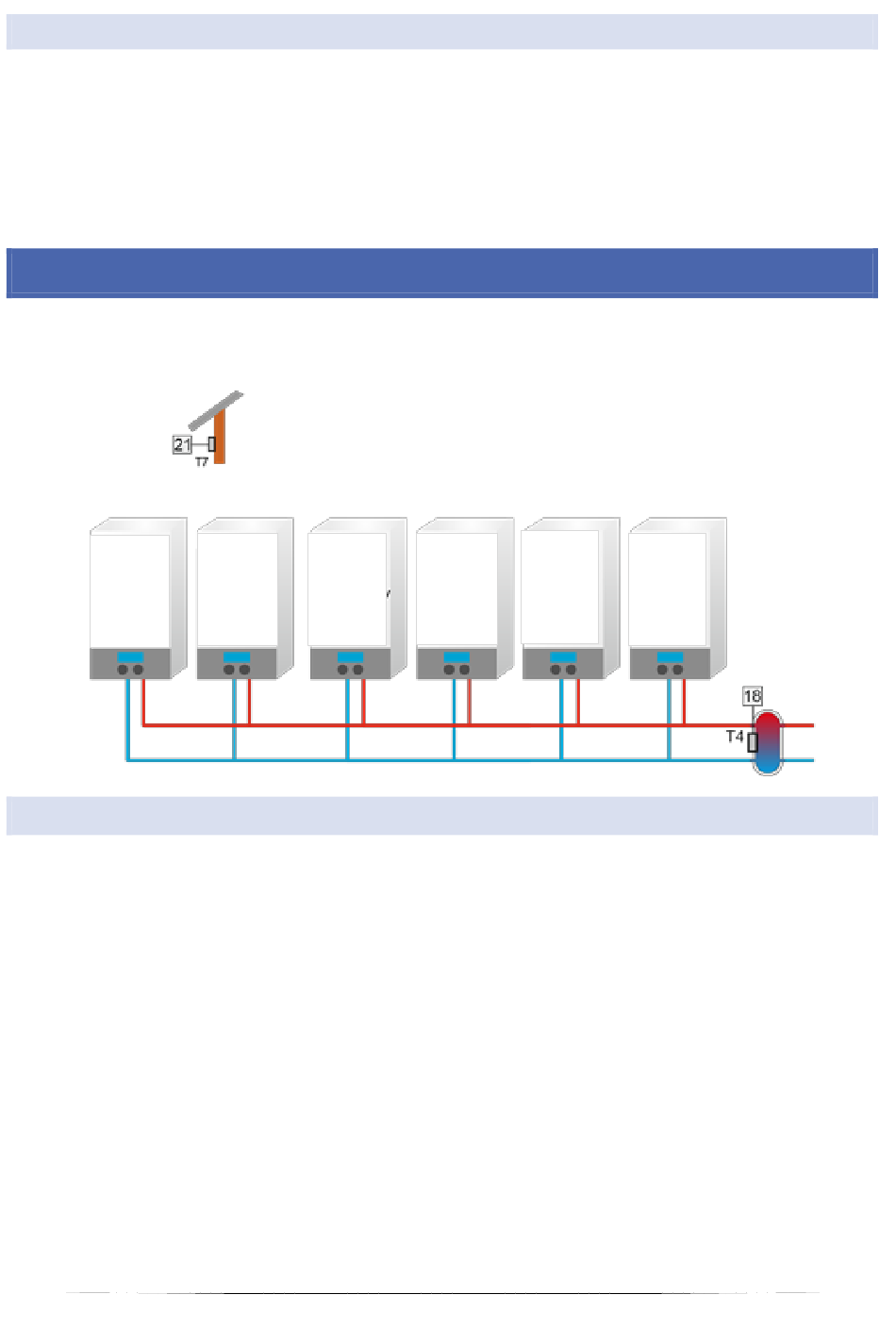

Dieser Algorithmus wird verwendet, um Kessel über Zusatzkontakte zu steuern. Je nach gewähltem Modus werden die
Heizkessel nacheinander eingeschaltet.
Pot.
Kontakt
1
1.
AUSWAHL DES BETRIEBS ALGORITHMUS
•
Betriebsplan – Im Modus Betriebsplan schalten sich die Kontakte gemäß einer ausgewählten Reihenfolge ein, die
ein geschulter Installateur selbst unter der Funktion „Bearbeiten des Betriebsplans" festlegen kann. Nach dem
Erkennen der Notwendigkeit des Einschaltens des ersten Kontakts und der folgenden, schaltet sich der Kontakt
nach Ablauf der „Pausenzeit" ein. Nach dem Erkennen der Notwendigkeit zum Ausschalten des Kontakts schaltet
sich der Kontakt nach Ablauf der „Betriebszeit" ab. Wenn die Änderung (Ein / Aus) im Verlaufe der Betriebszeit
eines der beiden Timer erfolgt ist, muss die Zeit neu ab dem Zeitpunkt gezählt werden, zu dem die Änderung
erfolgt ist.
Die Einstellungen werden separat für TAG und NACHT vorgenommen. Sie funktionieren identisch. Die Betriebszeit
und Pausenzeit ist für jeden Kontakt einzeln und ebenfalls separat hinsichtlich Tag und Nacht für denselben
Kontakt.
Es besteht die Möglichkeit zum Zurücksetzen der Betriebsstunden.
Kontakt 0-10V 1 und 0-10V 2 hat zwei Möglichkeiten zum Umrechnen der Spannung:
- Die Spannung ist von vorneherein eingestellt und bestimmt (separat eingestellt für Kontakt 0-10V 1 und 0-10V
2 sowie separat für z.B. Kontakt 0-10V 1 am Tag und in der Nacht)
- Betriebsparameter – gemeinsame Einstellungen für Kontakt 0-10V 1 und 0-10V2.
•
Betriebsstunden – Die Reihenfolge des Einschaltens der einzelnen Kontakte wird durch die bisherige Betriebszeit
(Betriebsstunden) festgelegt. Unter den Kontakten werden nacheinander diejenigen aktiviert, die die kürzeste
Betriebszeit aufweisen (die aktuelle geleistete Betriebszeit eines betreffenden Kontakts wird in der
Pot.
Pot. frei
Kontakt
Kontakt
1
1
TEIL VI
Kaskade
Pot. frei
Kontakt
Kontakt
0-10V
2
41
Kontakt
0-10V
