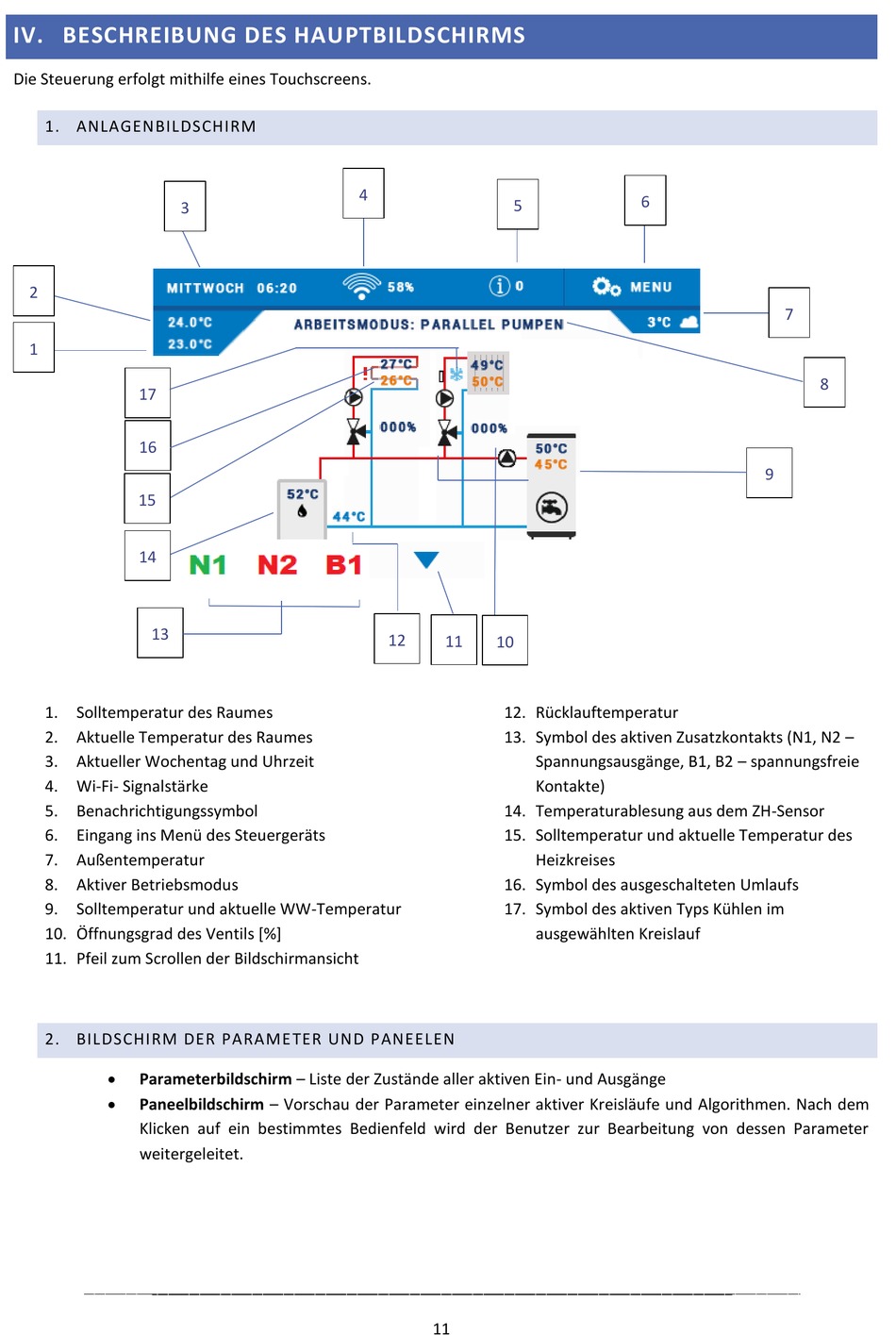

IV. BESCHREIBUNG DES HAUPTBILDSCHIRMS
Die Steuerung erfolgt mithilfe eines Touchscreens.
1. ANLAGENBILDSCHIRM
3
2
1
17
16
15
14
13
1. Solltemperatur des Raumes
2. Aktuelle Temperatur des Raumes
3. Aktueller Wochentag und Uhrzeit
4. Wi-Fi- Signalstärke
5. Benachrichtigungssymbol
6. Eingang ins Menü des Steuergeräts
7. Außentemperatur
8. Aktiver Betriebsmodus
9. Solltemperatur und aktuelle WW-Temperatur
10. Öffnungsgrad des Ventils [%]
11. Pfeil zum Scrollen der Bildschirmansicht
2. BILDSCHIRM DER PARAME TER UND PANEELEN
Parameterbildschirm – Liste der Zustände aller aktiven Ein- und Ausgänge
Paneelbildschirm – Vorschau der Parameter einzelner aktiver Kreisläufe und Algorithmen. Nach dem
Klicken auf ein bestimmtes Bedienfeld wird der Benutzer zur Bearbeitung von dessen Parameter
weitergeleitet.
4
5
12
11
10
12. Rücklauftemperatur
13. Symbol des aktiven Zusatzkontakts (N1, N2 –
14. Temperaturablesung aus dem ZH-Sensor
15. Solltemperatur und aktuelle Temperatur des
16. Symbol des ausgeschalteten Umlaufs
17. Symbol des aktiven Typs Kühlen im
11
6
Spannungsausgänge, B1, B2 – spannungsfreie
Kontakte)
Heizkreises
ausgewählten Kreislauf
7
8
9
