Tst 3500C Mp - Fronius TransSteel 2700c MultiProzess Bedienungsanleitung

(9)
(10)
(11)
(12)
(13)

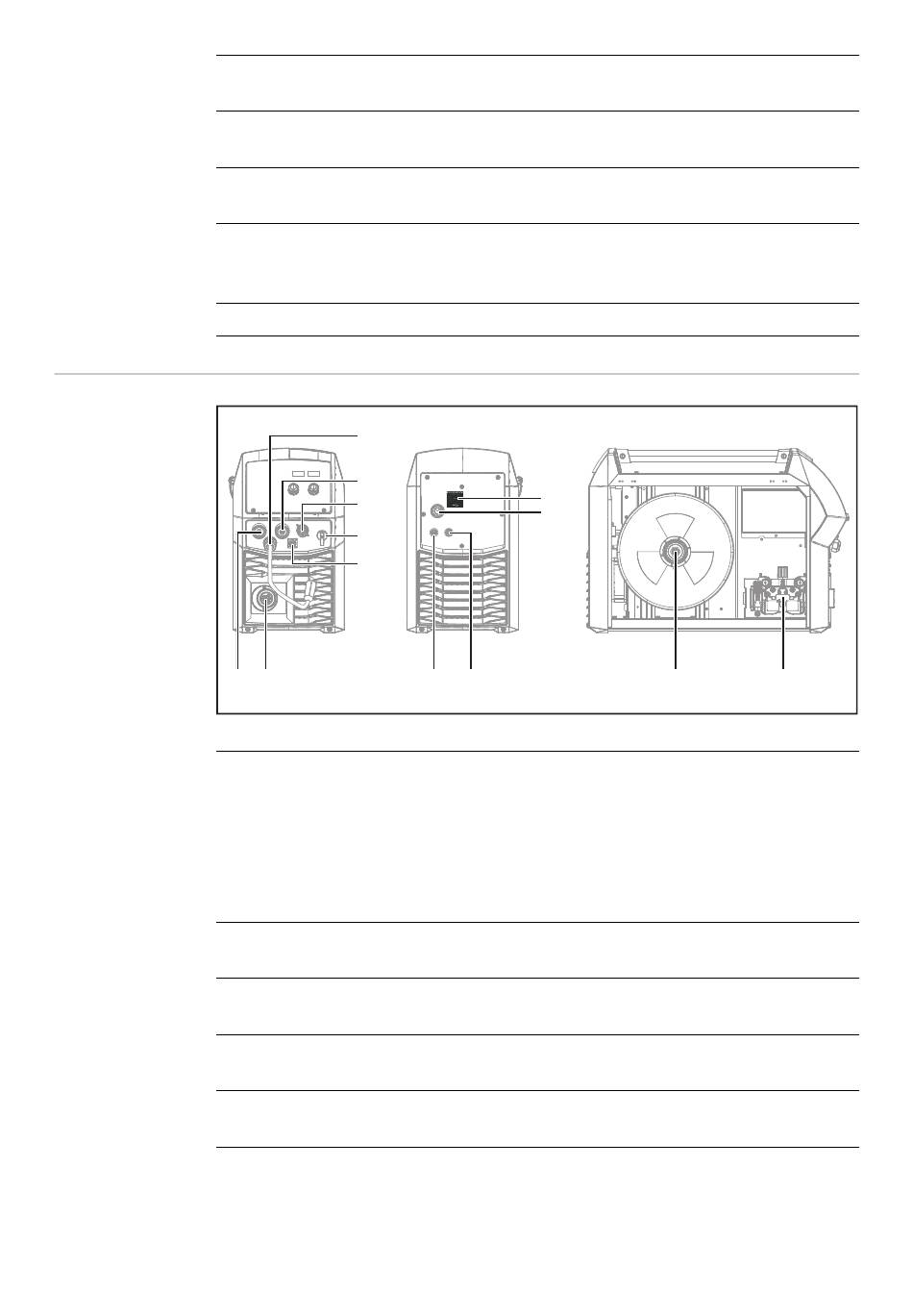

TSt 3500c MP

* Seitenteil ausgeblendet
(1)
(2)
(3)
(4)
(5)
(6)
38
Netzkabel mit Zugentlastung
nicht bei allen Gerätevarianten vormontiert
Netzschalter
zum Ein- und Ausschalten der Stromquelle
LED Innenraumbeleuchtung Drahtspule
Abschaltzeit mittels Setup-Parameter LED einstellbar
Drahtspulen-Aufnahme mit Bremse
zur Aufnahme genormter Drahtspulen mit einem Durchmesser von max.
300 mm (11.81 in.) und einem Gewicht bis max. 19 kg (41.89 lbs.)
4-Rollen-Antrieb
(7)
(6)
(5)
(4)
(3)
(1) (2)
(-) Strombuchse mit Bajonettverschluss
dient zum
- Anschließen des Massekabels oder des Polwenders beim MIG/MAG-
Schweißen (je nach Drahtelektrode)
- Anschließen des Elektroden- oder Massekabels beim Stabelektroden-
Schweißen (je nach Elektrodentype)
- Anschließen des WIG-Schweißbrenners
Anschluss Schweißbrenner
zur Aufnahme des Schweißbrenners
Anschluss TMC (TIG Multi Connector)
zum Anschließen des WIG-Schweißbrenners
Netzschalter
zum Ein- und Ausschalten der Stromquelle
Anschluss LocalNet
Standardisierter Anschluss für Fernbedienung
(+) Strombuchse mit Bajonettverschluss
dient zum
(10)
(11)
(8) (9)
*
(12) (13)
