Technische Daten

Sonderspannung

Bei Geräten, die für Sonderspannungen ausgelegt sind, gelten die Technischen
Daten auf dem Leistungsschild.
Gilt für alle Geräte mit einer zulässigen Netzspannung von bis zu 460 V: Der seri-
enmäßige Netzstecker erlaubt einen Betrieb mit einer Netzspannung von bis zu
400 V. Für Netzspannungen bis zu 460 V einen dafür zugelassenen Netzstecker
montieren oder die Netzversorgung direkt installieren.
Erklärung des Die Einschaltdauer (ED) ist der Zeitraum eines 10-Minuten-Zyklus, in dem das
Begriffes Ein-
Gerät mit der angegebenen Leistung betrieben werden darf, ohne zu überhitzen.
schaltdauer
HINWEIS!
Die am Leistungsschild angeführten Werte für die ED beziehen sich auf eine
Umgebungstemperatur von 40°C.
Wenn die Umgebungstemperatur höher ist, muss die ED oder die Leistung ent-
sprechend verringert werden.

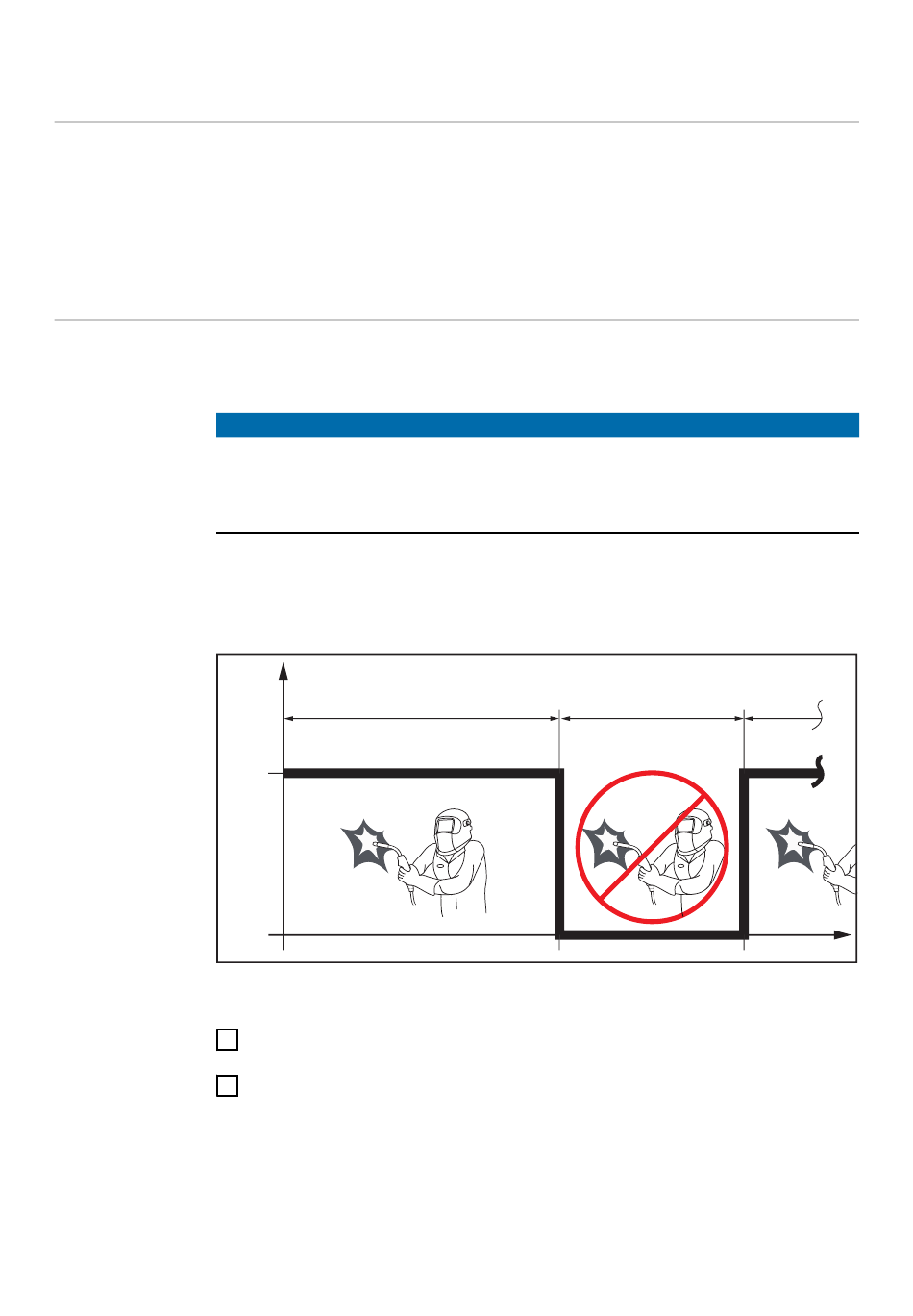

Beispiel: Schweißen mit 150 A bei 60 % ED
-
-
-
Soll das Gerät ohne Unterbrechungen in Betrieb bleiben:
1
2
144
Schweißphase = 60 % von 10 Min. = 6 Min.
Abkühlphase = Restzeit = 4 Min.
Nach der Abkühlphase beginnt der Zyklus von Neuem.
60 %
6 Min.
150 A
0 A
0 Min.
In den technischen Daten einen 100 %-ED-Wert suchen, der für die be-
stehende Umgebungstemperatur gilt.
Entsprechend dieses Wertes Leistung oder Stromstärke reduzieren, sodass
das Gerät ohne Abkühlphase in Betrieb bleiben darf.
4 Min.
6 Min. 10 Min.
