4.3

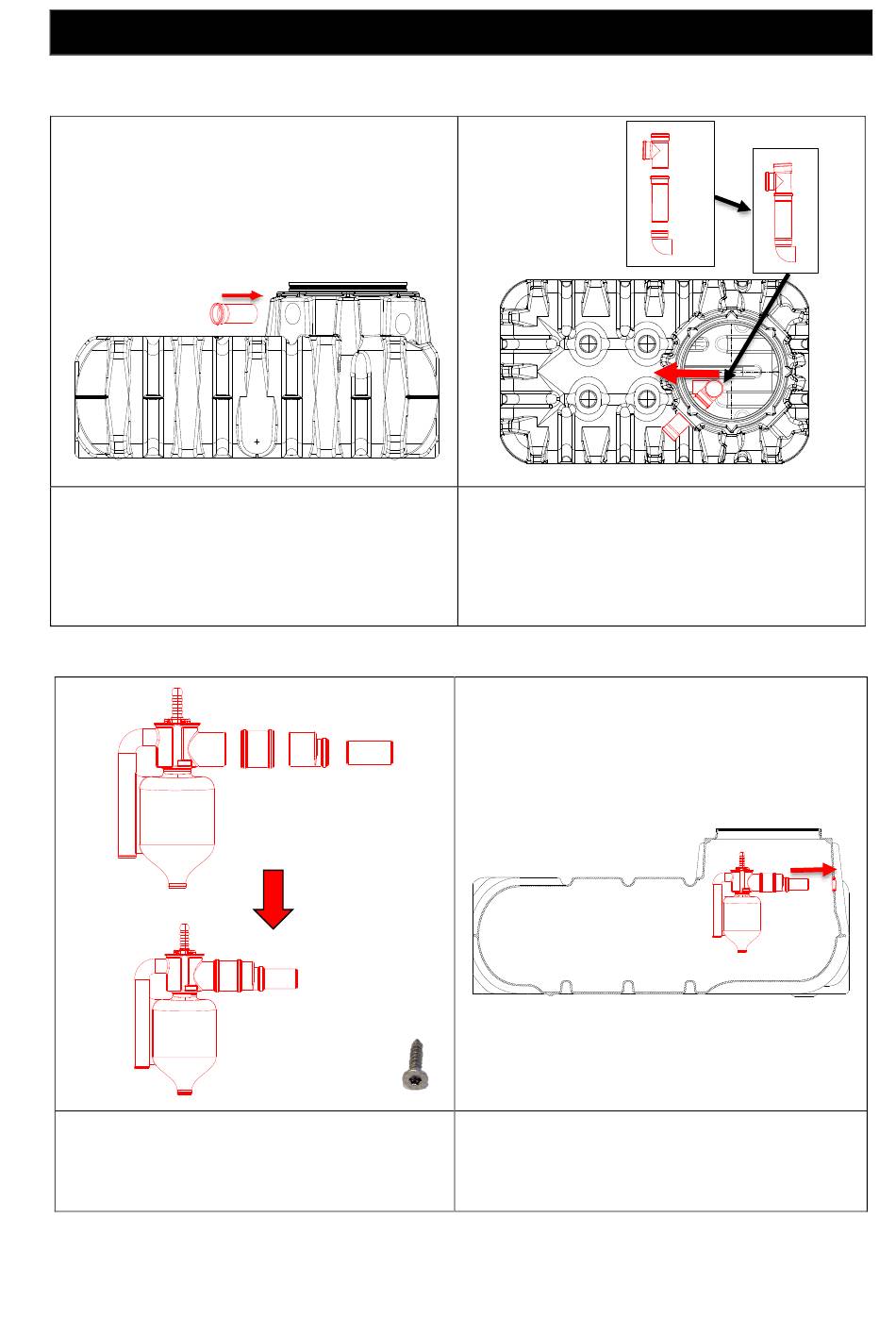

Montage der Zulaufschikane
Rohrstück DN 110 (150 mm Länge) von außen
nach innen durch eine obere Öffnung des
Tankdomes schieben.
4.4
Montage Securix-Filter
①
Doppelmuffe ② auf den Auslaufstutzen des
Securix-Filters ① montieren. Reduktion ③ und
Rohrstück DN 75 ④ gemäß Abbildung montieren.
Alle Muffenverbindungen mit Spax-Schrauben
sichern.
4. Montage
②
③
④
Zulaufschikane
bestehend
Rohrstück ② und einem Bögen 90° ③ auf das
Zulaufrohr stecken.
Der untere Auslauf der Zulaufschikane muss in
den Behälter hineinzeigen (Pfeilrichtung)!
Alle Muffenverbindungen sind mit Spax-Schrauben
zu sichern
Securix-Filter von innen nach außen durch die mon-
tierte DN 75 Dichtung stecken.
7 / 52
①
②
③
①,
aus
T-Stück
