4. Montage Maschinentechnik Einbehälteranlage
4. Montage Maschinentechnik Einbehälteranlage

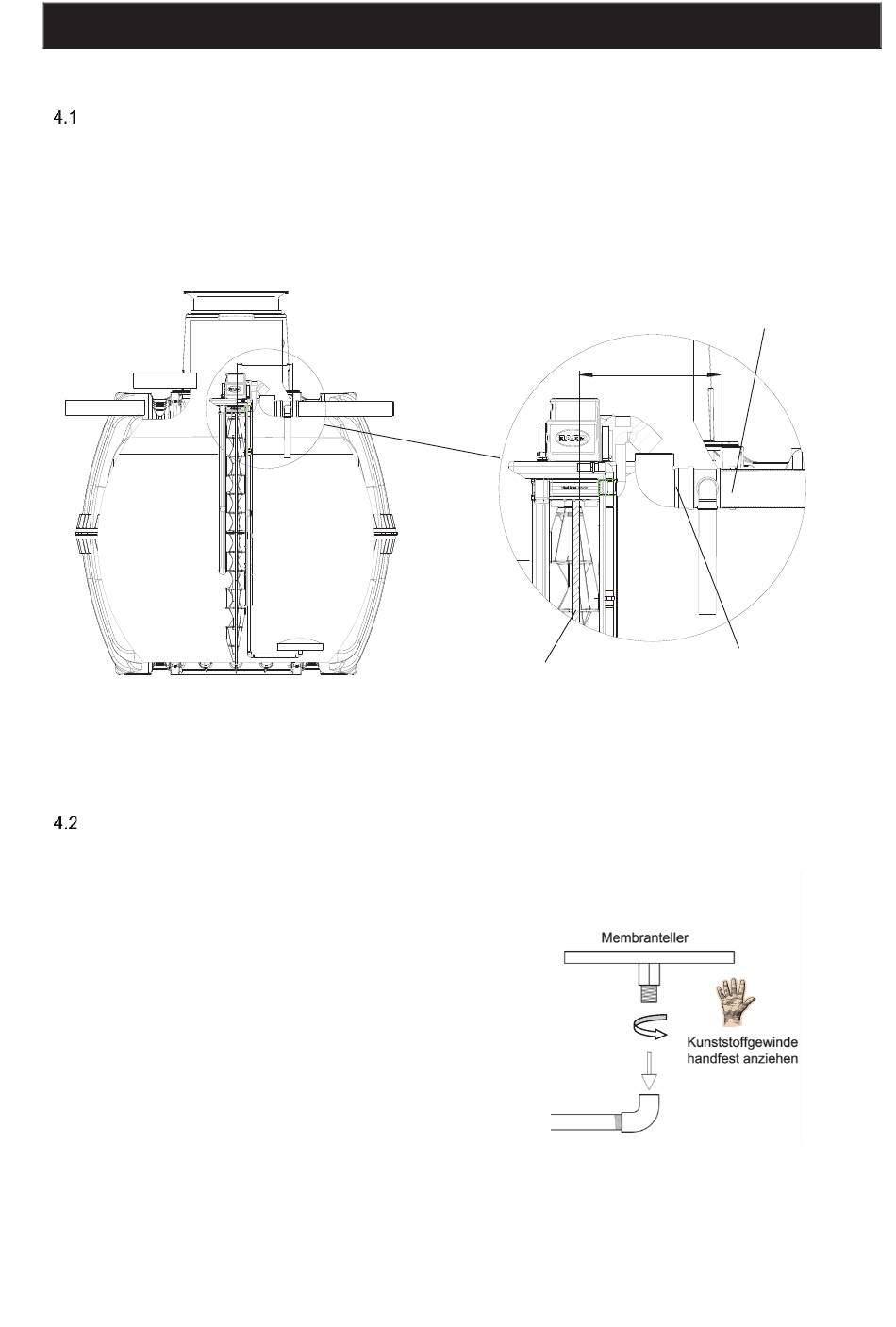

Position des Notüberlaufes und Auslaufrohres
Die Position und Lage des Auslaufrohres ist abhängig von der Trennwandposition. Der Abstand zwischen
der Trennwand und dem Beginn des geraden Auslaufrohres beträgt 460 mm. Als Trennwandpunkt gilt
hierbei die Außenfläche der obersten, mittig sitzenden Rippe! Bei der Installation wird der Notüberlauf
circa 60 mm auf das Auslaufrohr geschoben.
Schlamm-
speicher/
Puffer
Endmontage der Belüftungseinrichtung
Den Tellerbelüfter vorsichtig, handfest, in das
Gewinde den 90° Bogen drehen. Bitte beachten Sie,
dass alle Gewinde mit Teflonband umwickelt sein
müssen.
460
SBR-
Reaktor
Trennwand
Montage des Tellerbelüfters
8 / 18
Auslaufrohr
DN110
460
Notablauf
