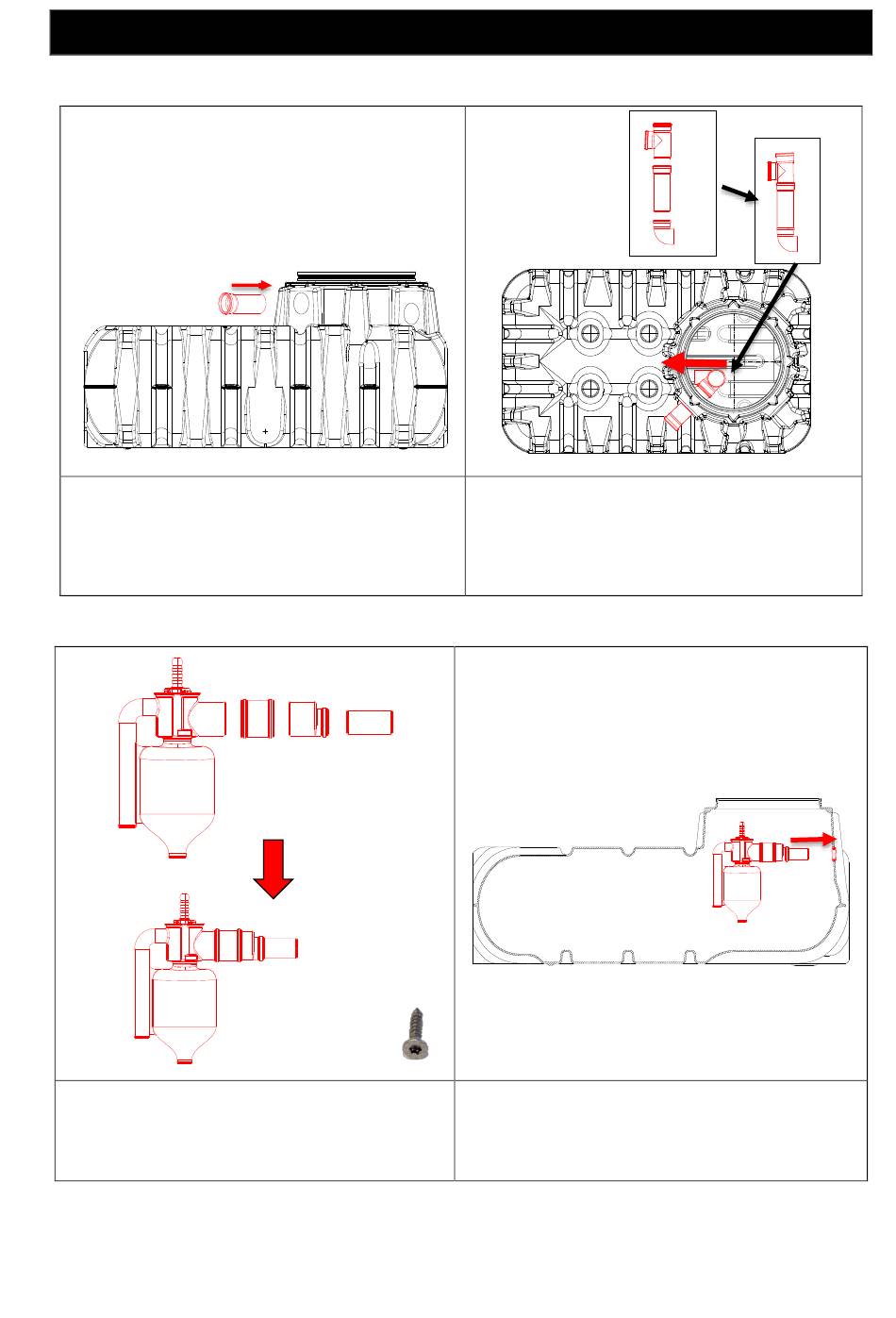

Montage du tuyau d'entrée
4.3
Inserez le segment de tuyau DN 110 (150 mm de
long) de l'extérieur vers l'intérieur dans un orifice
haut du dôme de la cuve.
4.4
Montage du filtre Sécurix
①
Insérez le double manchon ② sur le corps du filtre
Sécurix ① puis la réduction ③ et enfin le manchon
DN 75 ④ conformément au schéma ci-dessous.
Tous les raccordements doivent être sécurisés
avec des vis Spax.
4. Montage
②
③
④
Assemblez le tuyau plongeur d'entrée avec une
pièce en T ①, 1 Manchon ② et 1 coude 90° ③.
La sortie inférieure du tuyau d'entrée doit pointer
vers l'intérieur de la cuve (direction de la flèche) !
Tous les raccordements des tuyaux PVC doivent
être sécurisés avec des vis Spax.
Insérez le filtre Securix de l'intérieur vers l'extérieur
dans le joint à lèvre DN 75.
33 / 52
①
②
③
