Die GRAF Trinkwasser-Nachspeisung SILENTIO aus der Transportverpackung nehmen, im gleichen
Karton befindet sich auch das Zubehör. Die gesamte Anlage sofort auf eventuelle Beschädigungen
überprüfen. Beschädigungen müssen vor der Montage gemeldet werden.
4.1 Wandmontage
Die GRAF Trinkwasser-Nachspeisung SILENTIO ist zur Aufhängung (oberhalb der Rückstauebene) in
frostgeschützten, überflutungssicheren und trockenen Räumen vorgesehen.
Bei der Standortwahl ist zu berücksichtigen, dass für eventuelle Einstell- und Wartungsarbeiten oberhalb
der Anlage noch ca. 50 cm Platz zur Verfügung stehen muss. Die vorgesehene Wand muss geeignet sein,
das Anlagengewicht im gefüllten Zustand von ca. 45 kg, zu tragen.

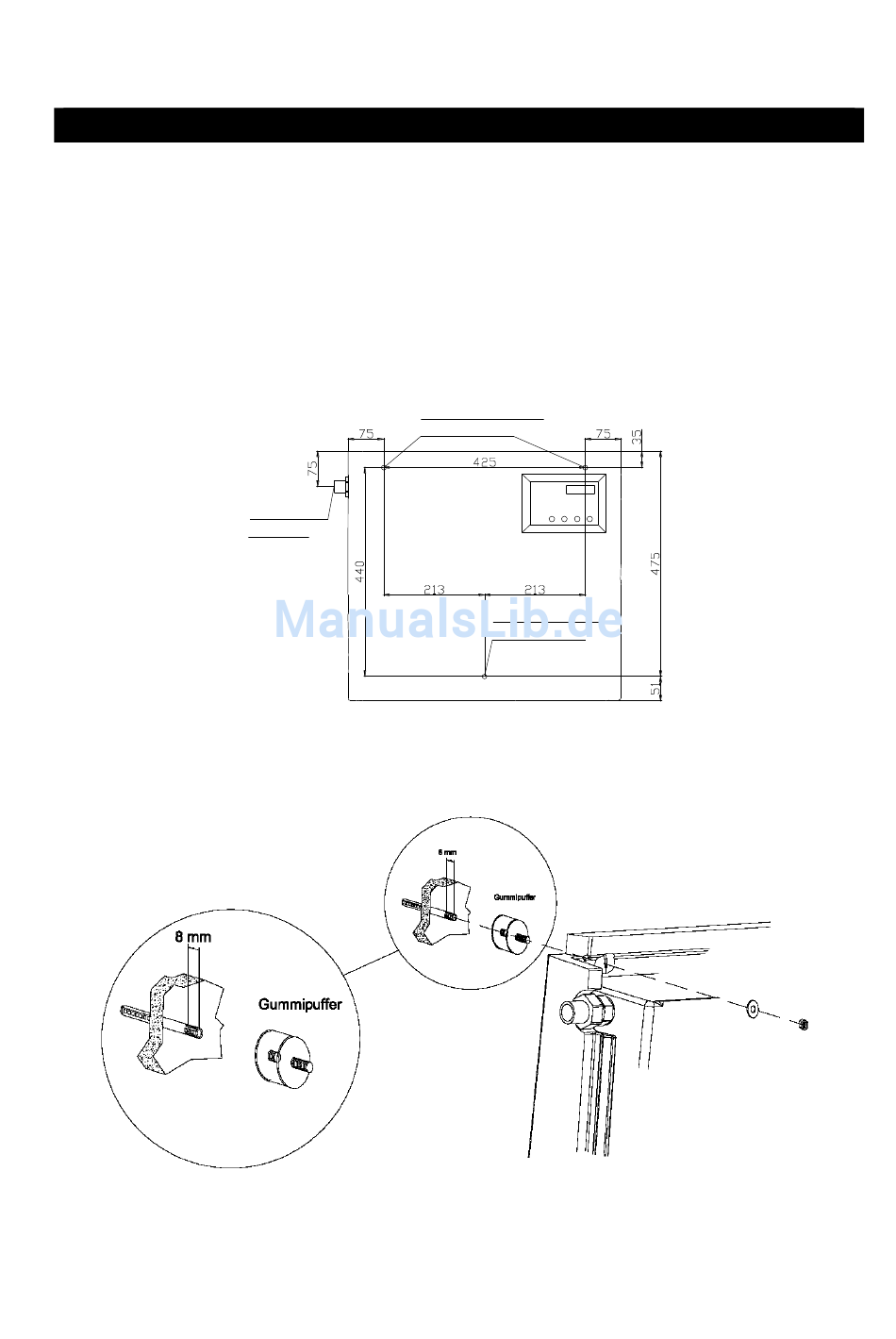

Die zu bohrenden Punkte laut Bohrbild an der gewünschten Wand einzeichnen und mit einem 10er Bohrer
die Befestigungslöcher mit einer Tiefe von ca. 60 mm bohren. Die beiliegenden Dübel einsetzen und die
Stehbolzen mit ca. 8 mm Überstand einschrauben. Auf die oberen Stehbolzen werden die beiden
Gummipuffer mit Innen/Außengewinde, auf den unteren der Gummipuffer mit 2 x Innengewinde
aufgeschraubt.
info@graf-online.de
www.graf-online.de
4. Montage und Einbau
Bohrbild:
Trinkwasser
anschluß
obere Befestigung,
Bohrer 10 mm
untere Befestigung,
Bohrer 10 mm
Seite 8 von 39
