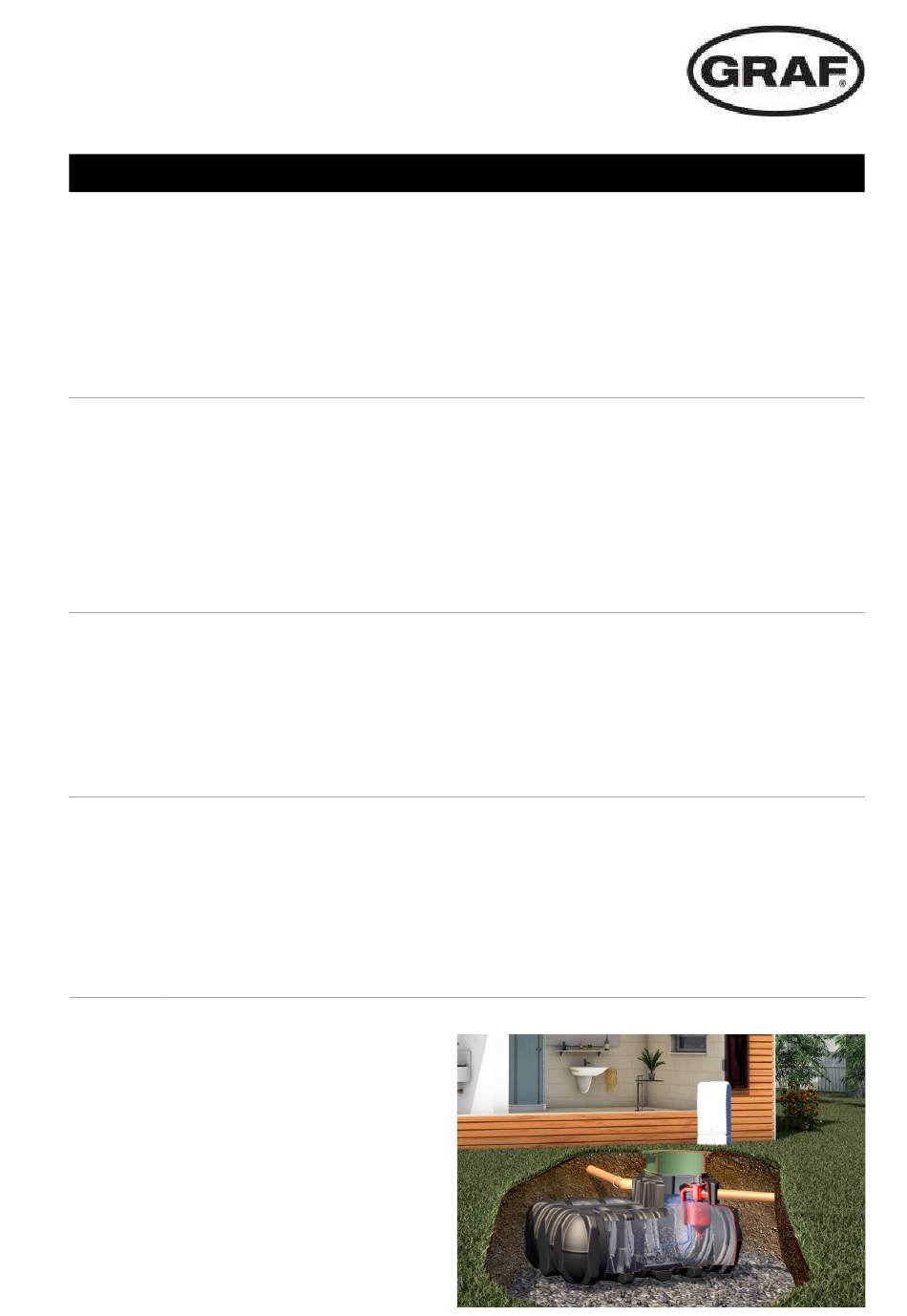

Anleitung für den Einbau einer GRAF Grauwasseranlage
grey2clean
>> Seite 1-13
EN
Instructions for installing a GRAF grey water system
grey2clean
>> Page 14-26
Notice d'installation
FR
GRAF grey2clean
>> Page 27-39
Instrucciones de instalación de un sistema de aguas grises
ES
GRAF grey2clean
>> Página 40-52
grey2clean
du système de traitement des eaux
grises
Inhaltsverzeichnis
Verwandte Anleitungen für Graf grey2clean
Inhaltszusammenfassung für Graf grey2clean
- Seite 1 Anleitung für den Einbau einer GRAF Grauwasseranlage grey2clean >> Seite 1-13 Instructions for installing a GRAF grey water system grey2clean >> Page 14-26 Notice d’installation grises du système de traitement des eaux GRAF grey2clean >> Page 27-39 Instrucciones de instalación de un sistema de aguas grises GRAF grey2clean >>...
-
Seite 2: Inhaltsverzeichnis

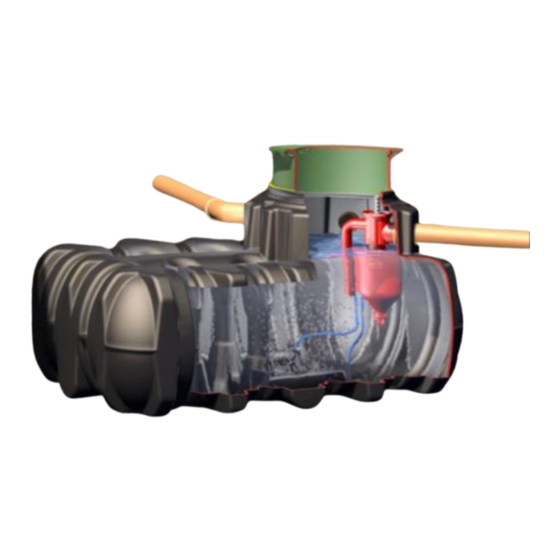

Anleitung für den Einbau einer GRAF Grauwasseranlage grey2clean Art. Nr. 106686 grey2clean 380L/d Platin 1500 L 106687 grey2clean 760L/d Platin 3000 L 106688 grey2clean 1270L/d Platin 5000 L 106689 grey2clean 1900L/d Platin 7500 L Inhaltsübersicht Die in dieser Anleitung beschriebenen Punkte sind unbedingt zu beachten. -
Seite 3: Einbaubedingungen Platin Behälter
1. Einbaubedingungen Platin Behälter 1. Einbaubedingungen Platin Behälter Teleskop-Domschacht Teleskop-Domschacht Mini Maxi / Guss max. 1200 455-655 455-755 Überdeckungshöhen mit Teleskop-Domschacht Überdeckungshöhen mit Zwischenstück und im Grünbereich. Teleskop-Domschacht maximal (nur im Grünbereich – nicht unter befahrenen Flächen). max. 3,5 to >700 <1000 max. -
Seite 4: Abmessungen
2. Abmessungen 2. Abmessungen Ø650 DN110 DN110 / DN75 Bemessungsgröße 380 l/d 760 l/d 1270 l/d 1900 l/d Tank 1500 L 3000 L 5000 L 7500 L Art.-Nr. 390000 390001 390002 390005 Gewicht 82 kg 180 kg 250 kg 380 kg 2100 mm 2450 mm 2890 mm... -
Seite 5: Sicherheit
Anlieferung gegen eine geeignete Abde- ckung ausgetauscht werden (Teleskop-Domschacht mit entsprechender Abdeckung)! Es sind nur original GRAF – Abdeckungen oder von Fa. GRAF schriftlich freigegebene Abdeckungen zu verwenden. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. -
Seite 6: Bohrung Für Auslaufrohr Erstellen
4. Montage 4. Montage Die Endmontage der Belüftungseinrichtung und des Securix Filters erfolgen am Einbauort. Bohrung für Auslaufrohr erstellen Bohrung für Auslauf mit DN 75 Kronenbohrer (Bohrlochdurchmesser: 83 mm) erstellen gemäß der Zeichnung. Bohrloch entgraten und Lippendichtung DN 75 einsetzen. Die Einschiebrichtung des Rohres ist von innen nach außen. - Seite 7 4. Montage 1270 l/d, Platin 5000 L 1900 l/d, Platin 7500 L Die einzelnen Schläuche der Membranrohrbelüfter werden mit Y-Stücken zusammengeführt. Alle Schlauchverbindungen sind mit den mitgelieferten Schlauchschellen zu sichern. Sind alle Schläuche zu einem Schlauch zusammengeführt wird dieser Schlauch durch ein Leerrohr zur Steuerung der Anlage verlegt.
-
Seite 8: Montage Der Zulaufschikane
4. Montage Montage der Zulaufschikane ① ② ③ ①, Rohrstück DN 110 (150 mm Länge) von außen Zulaufschikane bestehend T-Stück Rohrstück ② und einem Bögen 90° ③ auf das nach innen durch eine obere Öffnung des Tankdomes schieben. Zulaufrohr stecken. Der untere Auslauf der Zulaufschikane muss in den Behälter hineinzeigen (Pfeilrichtung)! Alle Muffenverbindungen sind mit Spax-Schrauben... - Seite 9 4. Montage Zweite Reduktion DN 75/110 von außen auf das DN 75 Rohr stecken. 8 / 52...
-
Seite 10: Montage Steuerung
5. Montage Steuerung 5. Montage Steuerung Montage im Innenraum 280 mm Die Steuerung ist in einem trockenen und staub- Die Steuerung wird mit den mitgelieferten Dübeln freien Innenraum zu installieren. Zur Montage und Schrauben an der Wand befestigt. sind zwei Bohrungen 8 mm in die Wand zu boh- ren. -
Seite 11: Montage Im Außenschaltschrank
5. Montage Steuerung Montage im Außenschaltschrank Alternativ zur Montage in einem Innenraum ist die Installation in einem GRAF Außenschaltschrank mög- lich. GRAF bietet Außenschaltschränke in zwei unterschiedlichen Größen an: A-Schrank S (Art. Nr. 107990) A-Schrank M (Art. Nr. 106589) Zum Einbau der Steuerung in dem Außenschaltschrank ist die Einbauanleitung zu beachten, die dem Außenschaltschrank beiliegt! -
Seite 12: Anschluss Der Luftschläuche
Nachdem die Schläuche verlegt und angeschlossen wurden, muss das Leerrohr verschlossen werden, um einen Gasaustausch zwischen Be- hälter und Umgebung des Schrankes zu vermeiden (Feuchtigkeit, Gerü- che). Hierzu empfehlen wir den GRAF Leerrohrverschluss aus PE-Schaum (Art. Nr. 107887), alternativ kann PU-Schaum verwendet werden. 11 / 52... -
Seite 13: Einstellen Der Zeitschaltung
7. Einstellen der Zeitschaltung 7. Einstellen der Zeitschaltung Pins abwechselnd Ein/Aus einstellen Handschalter auf mittlerer Position (Uhrzeitsymbol) Die blauen Pins der Zeitschaltung werden abwechselnd auf Stellung EIN (Außen) / AUS (Innen) einge- stellt. Zur Inbetriebnahme wird die die Anlage mit dem Stromnetz verbunden. 12 / 52... -
Seite 14: Betrieb Und Wartung
Der Filter kann unter fließendem Wasser mit einer Bürs- te gereinigt werden. Bei Bedarf kann ein neutrales Rei- nigungsmittel verwendet werden. Zum Wiedereinsetzen der Filterein- Filterelement heit ist die Dichtung mit Gleitmittel (alternativ Spülmittel) einzuschmie- ren. www.graf.info 13 / 52 2022-04... - Seite 56 © Otto Graf GmbH/963110...
