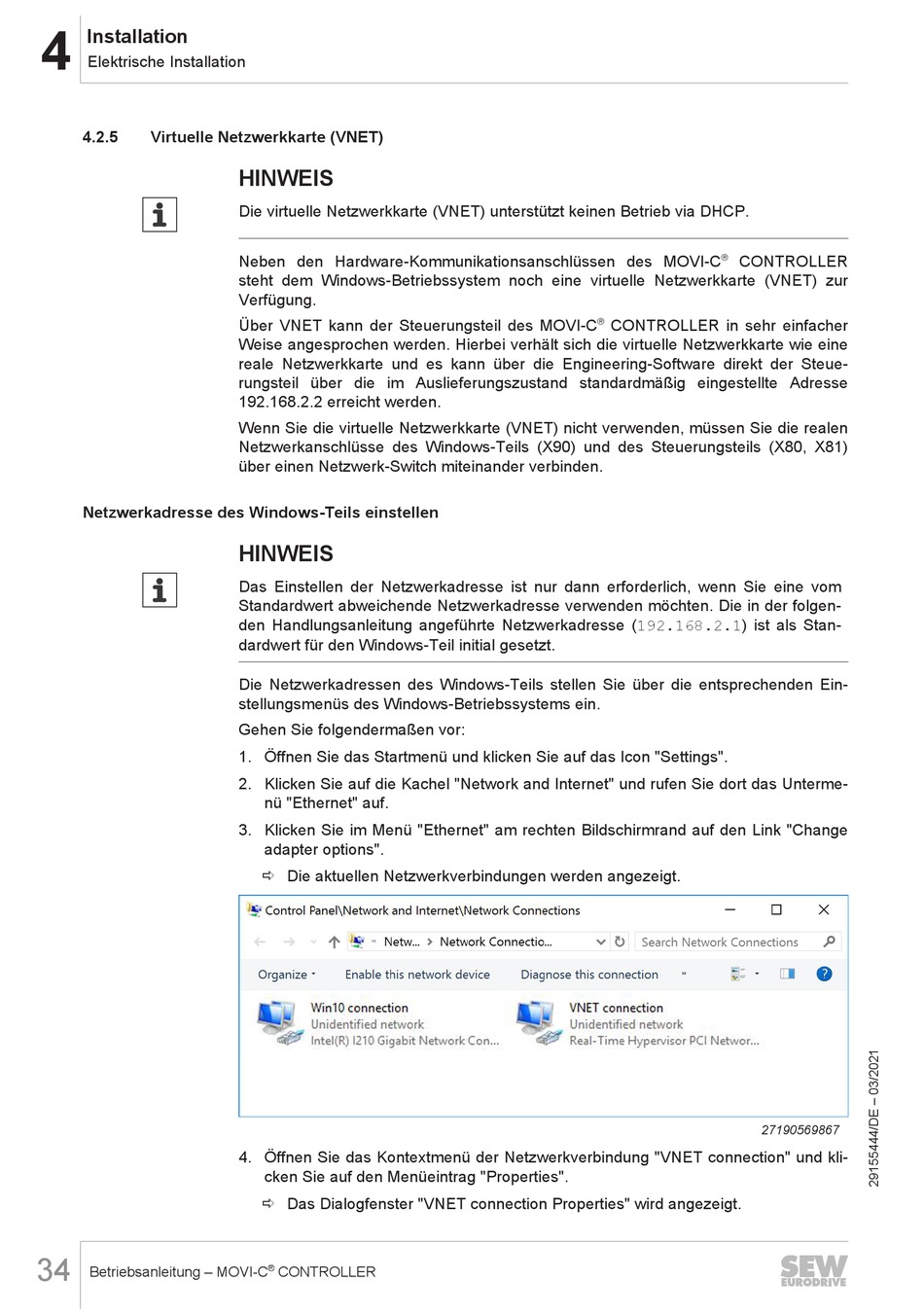

Virtuelle Netzwerkkarte (Vnet) - SEW-Eurodrive MOVI-C progressive UHX65A Betriebsanleitung

Installation
4
Elektrische Installation
4.2.5

Virtuelle Netzwerkkarte (VNET)

Netzwerkadresse des Windows-Teils einstellen
34
Betriebsanleitung – MOVI-C
HINWEIS
Die virtuelle Netzwerkkarte (VNET) unterstützt keinen Betrieb via DHCP.
Neben den Hardware-Kommunikationsanschlüssen des MOVI‑C
steht dem Windows-Betriebssystem noch eine virtuelle Netzwerkkarte (VNET) zur
Verfügung.
Über VNET kann der Steuerungsteil des MOVI‑C
Weise angesprochen werden. Hierbei verhält sich die virtuelle Netzwerkkarte wie eine
reale Netzwerkkarte und es kann über die Engineering-Software direkt der Steue-
rungsteil über die im Auslieferungszustand standardmäßig eingestellte Adresse
192.168.2.2 erreicht werden.
Wenn Sie die virtuelle Netzwerkkarte (VNET) nicht verwenden, müssen Sie die realen
Netzwerkanschlüsse des Windows-Teils (X90) und des Steuerungsteils (X80, X81)
über einen Netzwerk-Switch miteinander verbinden.
HINWEIS
Das Einstellen der Netzwerkadresse ist nur dann erforderlich, wenn Sie eine vom
Standardwert abweichende Netzwerkadresse verwenden möchten. Die in der folgen-
den Handlungsanleitung angeführte Netzwerkadresse (192.168.2.1) ist als Stan-
dardwert für den Windows-Teil initial gesetzt.
Die Netzwerkadressen des Windows-Teils stellen Sie über die entsprechenden Ein-
stellungsmenüs des Windows-Betriebssystems ein.
Gehen Sie folgendermaßen vor:
1. Öffnen Sie das Startmenü und klicken Sie auf das Icon "Settings".
2. Klicken Sie auf die Kachel "Network and Internet" und rufen Sie dort das Unterme-
nü "Ethernet" auf.
3. Klicken Sie im Menü "Ethernet" am rechten Bildschirmrand auf den Link "Change
adapter options".
ð Die aktuellen Netzwerkverbindungen werden angezeigt.
4. Öffnen Sie das Kontextmenü der Netzwerkverbindung "VNET connection" und kli-
cken Sie auf den Menüeintrag "Properties".
ð Das Dialogfenster "VNET connection Properties" wird angezeigt.
®
CONTROLLER
®
CONTROLLER
®
CONTROLLER in sehr einfacher
27190569867
