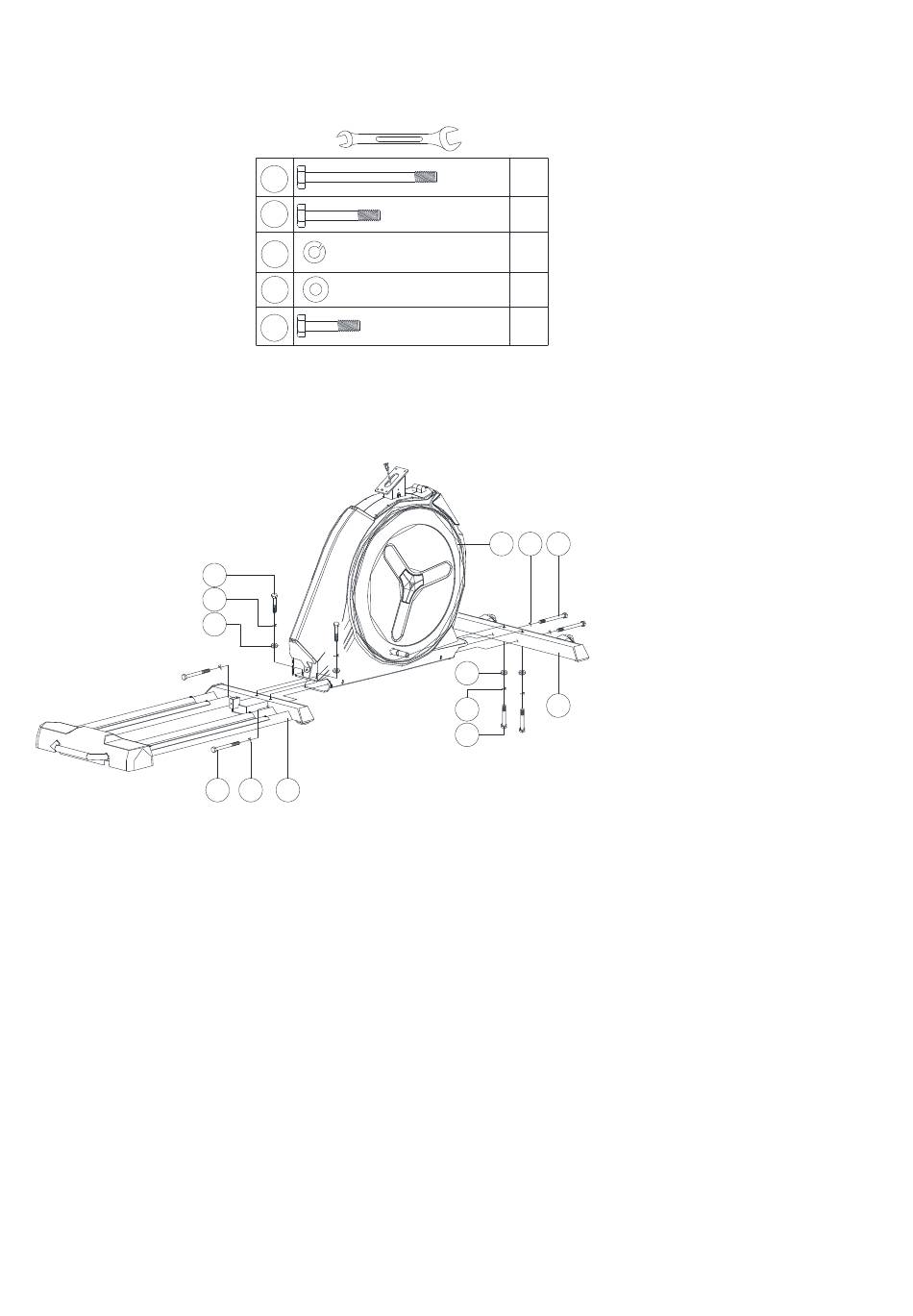

Montagezeichnung:
Schritt 1
1)
Den vorderen Standfuß (2) mit der Schraube (3), flachen Unterlegscheiben (7) Federring (4) und
Schraube (5) am Grundrahmen (1) montieren.
2)
Den Gleitbalkenschweißsatz (87) mit Schraube (147), Schraube (3), flacher Unterlegscheibe (7) und
Federring (4) am Rahmen (1) montieren.
13
3
5
4
7
147
147
4
7
3 4
87
19
x 4
M8*1.25*120L
x 2
M8*1.25*70L
x 8
D15.4*D8.2*2T
x 4
D18xD8.5x1.2T
x 2
M8*1.25*55L
1
4 3
7
2
4
5
step1
7
