Verwandte Anleitungen für TOORX ERX400
Inhaltszusammenfassung für TOORX ERX400

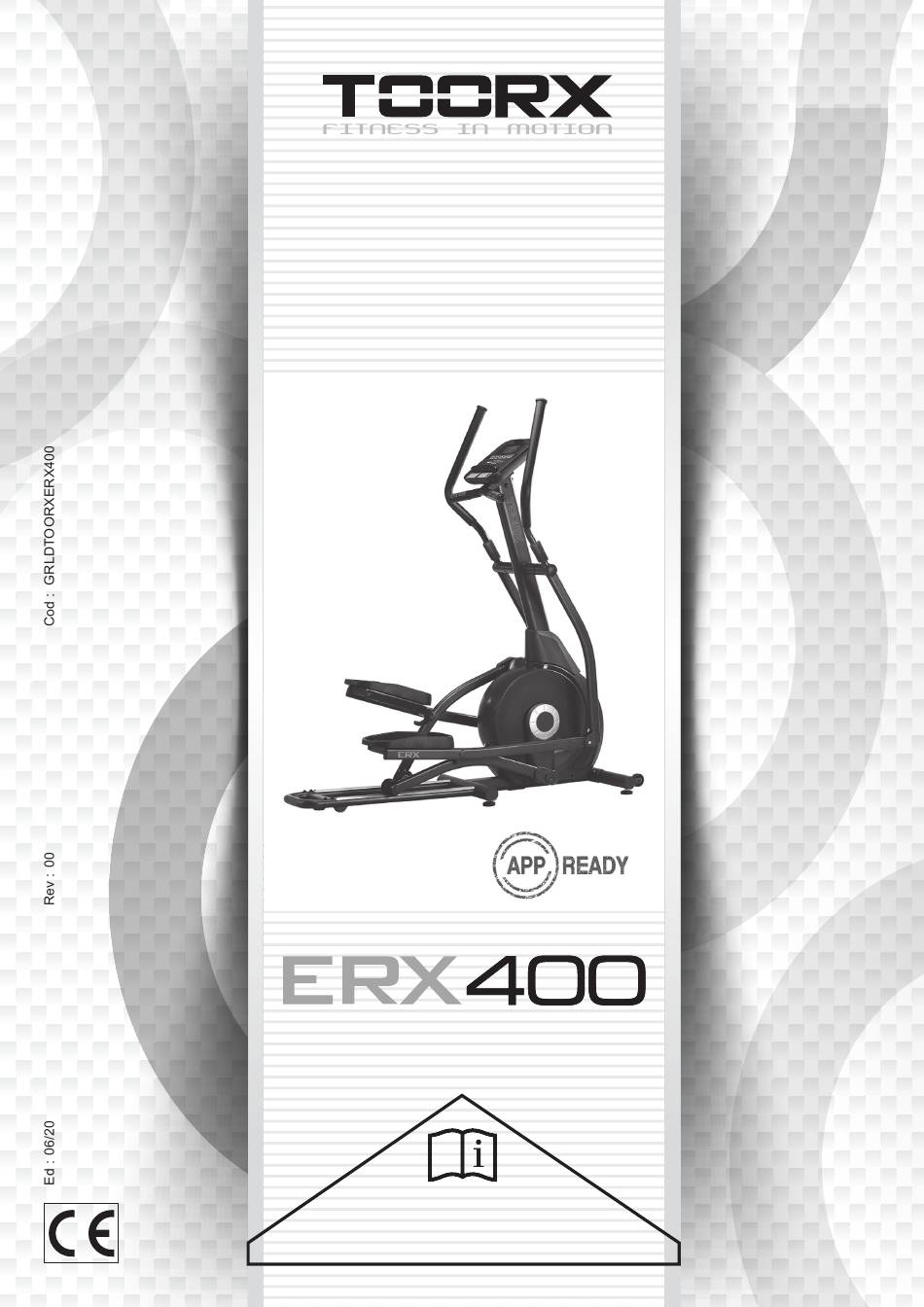

- Seite 1 BEDIENUNGSANLEITUNG...
- Seite 2 ÜBERSICHTSZEICHNUNG 36 37 11 12 11 12 91 71 91 71 100 101 11 12 73 72...
-
Seite 3: Parts List
PARTS LIST Description Qty. Description Qty. Computer Bolt M8*40*15*S5 Handle pulse W ire Adapter Arc W asher d8*Φ20*2*R16 Handle pulse plate 1 Handle pulse plate 2 Handlebar Cover ST3*25*Φ5.6 Spacer Φ32*3.3 Bolt Spacer Φ50*Φ28*20 W asher d4 Rubber Spacer Φ30*Φ20*10 Screws M4 Middle handlebar 39L/R... - Seite 4 Nylon Nut M6*H6*S10 W ave W asher Magnet Tension spring Bolt M8*12*Φ10*5.5*S5 Belt Plate W asher d12*Φ17*0.5 Belt 67L/R Cover L/R Idler rod Bolt ST4*10*Φ6 W asher d6*Φ12*1.2 69L/R Chain Cover W asher d12 Bolt ST4.2*16*Φ8 Magnetic board Join W asher d6*Φ16*1.5 Tension spring Bolt ST4*13*Φ8 Magnet...
- Seite 5 MONTAGEZUBEHÖR #11 M8*20*S5 6PCS #12 d8 4PCS #14 d8*Φ20*2*R30 2PCS #16 M8*70*25*S5 1PC #17 M8*H7.5*S13 5PCS #19 ST4.2*19*Φ8 3PCS #24 M8*73*20*H5 2PCS #25 M8*H16*S13 2PCS #32 M8*40*15*S5 4PCS #34 d8*Φ20*2*R16 4PCS #112 d8*Φ16*1.5 3PCS...
- Seite 6 MONTAGEANLEITUNG SCHRITT 1: #11 M8*20*S5 2PCS #12 d8 2PCS #16 M8*70*25*S5 1PC #17 M8*H7.5*S13 1PC #19 ST4.2*19*Φ8 3PCS #112 d8*Φ16*1.5 3PCS A. Das Kabel 1 (10) an der Griffsäule (15) mit de m Kabel 2 (80) a m Hauptrah men (20) verbinden und dann in die Griffsäule (15) legen. B.
- Seite 7 SCHRITT 2: #12 d8 2PCS #14 d8*Φ20*2*R30 2PCS #24 M8*73*20*H5 2PCS #25 M8*H16*S13 2PCS Den vorderen Standfuß (21) mit den Schrauben (24), den gewölbten Unterlegscheiben (14), den Federscheiben (12) und Muttern (25) Schraubenschlüssel Grundrahmen (20) montieren.
- Seite 8 SCHRITT 3: Das Computerkabel (1a) mit dem Kabel des Pulssensors (2) verbinden. Das Computerkabel (1b) mit dem Kabel in der Säule 1 (10) verbinden. Die Schrauben (7) mit den Unterlegscheiben (6) vom Computer (1) abschrauben und dann den Computer (1) mit dem Schraubenschlüssel (A) in der Mitte des Griffbügels (8) festschrauben.
- Seite 9 SCHRITT 4: #32 M8*40*15*S5 4PCS #17 M8*H7.5*S13 4PCS #34 d8*Φ20*2*R16 4PCS A. Die Abdeckung des Griffbügels (31) am L/R Griffbügel (30 L/R) befestigen. B. Den L/R Griffbügel (30 L/R) mit den Schrauben (32), den gewölbten Unterlegscheiben (34), Polyamid-Muttern (17) Inbusschlüssel (B) an am jeweiligen Schwingbügel (39 L/R) befestigen.
- Seite 10 SCHRITT 5: #11 M8*20*S5 4PCS Pedal L/R) Schraube n (11) Inbusschlüssel (B) am L/R Pedalarm (46 L/R) montieren.
- Seite 11 SCHRITT 6: W enn Sie das Gerät verwenden wollen, bitte das Adapterkabel (33) in den Stromanschluss am Hauptrahmen (20) anschließen und dann den Adapter (33) in eine Steckdose stecken. Achtung: W enn das Gerät längere Zeit nicht benutzt wird, die Stromzufuhr trennen.
-
Seite 12: Bewegen Des Gerätes
BEWEGEN DES GERÄTES: Zum Bewegen des Geräts den hinteren Standfuß (20) anheben, bis die Transporträder (22) am vorderen Standfuß (21) den Boden berühren. Mit den Rädern auf dem Boden können Sie das Gerät dann leicht zum gewünschten Ort transportieren. NIVELLIEREN DES GERÄTES Wenn das Gerät auf einem unebenen Boden steht, bitte die beiden Stützfüßchen (28) - Seite 13 Zusammenklappen des Gerätes: Wenn das Gerät nicht verwendet wird, heben Sie den linken und rechten Pedalarm (46 L/R) an und hängen Sie die Haken (120) an der rechten und linken Seite in die Griffsäule (15) ein. Ziehen Sie dann den Griff (117) heraus und klappen Sie den hinteren Standfuß...
- Seite 14 BEDIENUNGSANLEITUNG FÜR DEN COMPUTER 1. Programm: Es stehen folgende 21 Programme zur Verfügung: A: 1 Manuell eingestelltes Programm B: 10 Vorprogrammierte Programme (PROGRAMME P1 - P10） P1: ROLLING (FAHREN) P2: VALLEY (TAL) P3: FATBURN (FETTVERBRENNUNG) P4: RAMP (RAMPE) P5:MOUNTAIN (BERGE) P6: INTERVAL (INTERVALL) P7:CARDIO P8: ENDURANCE (AUSDAUER)
- Seite 15 P9: SLOPE (STEIGUNG) P10: RALLY C: 1 Watt-gesteuertes Programm （ WATT PRO： P16） D: 4 Herzfrequenz-gesteuertes Programm: （ PULSE PRO： P17 - P20) 55 % HF, 75 % HF, 95 % HF und Ziel -HF E: 5 Benutzerdefinierte Programme: CUSTOM1 bis CUSTOM5 (BENUTZER 1 bis BENUTZER 2) (P11 - P15) 1.
- Seite 16 1. ENTER (BESTÄTIGEN): 1. ENT ER (BEST ÄT IGEN): ● Drücken Sie i m „Stopp“-Modus auf die Taste ENTER (BESTÄTIGEN), u m die Programmauswahl aufzurufen und stellen Si e dann den Parameter ein (die entsprechende Anzeige blinkt). A: Nachde m Sie das Programm ausgewählt haben, auf Enter (Bestätigen) drücken, um das gewünschte Progra mm zu bestätigen.
- Seite 17 B. Drücken Sie auf die Taste ENTER (BESTÄTIGEN), u m die Programmwahl zu bestätigen und zu m Eins tellfeld für die Dauer zu wechseln. C. Die Zeitanzeige blinkt nun. Drücken Sie auf die Tasten UP (HOCH) und DOW N (RUNTER), um die gewünschte Trainingsdauer einzustellen. Drücken Sie dann auf ENTER (BESTÄTIGEN), um den Wert zu bestätigen.
- Seite 18 E. Nun blinkt die Kalorienanzeige. Drücken Sie auf die Tasten UP (HOCH) und DOWN (RUNTER), um einzustellen, wie viele Kalorien Sie verbren nen möchten. Drücken Sie dann auf ENTER (BESTÄTIGEN), um den Wert zu bestätigen. F. Die Altersanzeige blinkt nun. Drücken Sie auf die Tasten UP (HOCH) und DOW N (RUNTER), um das Alter einzustellen.
- Seite 19 G. Drücken Sie auf START/STOP, um mit de m Training zu beginnen. Mit dem HF-Erholungstest können Sie Ihre Herzfrequenz vor und nach dem Training miteinander vergleichen. Durch diese Messung kann die Stärke Ihres Herzens bestimmt werden. Bitte führen Sie den Test wie unten beschrieben durch: A.
- Seite 20 Computer gibt einen Alarmton aus. CALORIE (KALORIEN): Hier werden die während des Trainings verbrannten Kalorien angezeigt. Bereich: 0,0 - 99,9 - 999, voreingestellte Kalorien:10,0 - 90,0 - 990. Wenn der Kalorienzähler bei 0 angeko mmen ist, wird das Progra mm beendet und der Co mputer gibt einen Alarmton aus. PULSE (HF): Hier wird die Herzfrequenz während des Trainings angezeigt.
- Seite 21 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
