TOORX Professional Line ERX 9500 Bedienungsanleitung Seite 12

Schritt 6
19
11

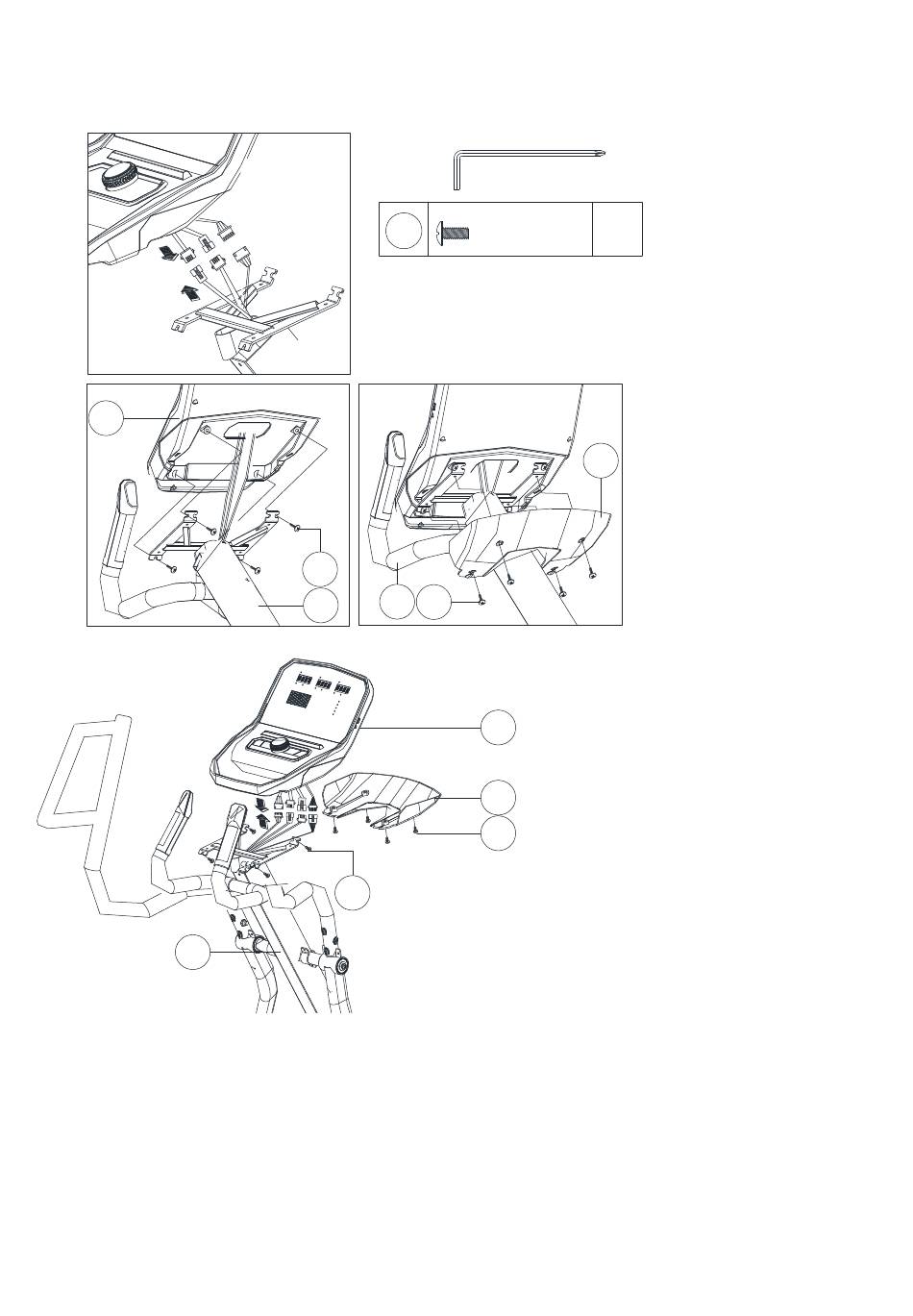

1) Den Computer (19) montieren, den oberen Computer (100) am mittleren Computer (101) befestigen,
das obere Kabel für die Schnelltaste（1） (106) an das untere Kabel für die Schnelltaste（1） (108) ,
das obere Kabel für die Schnelltaste（2） （107）mit dem unteren Kabel für die Schnelltaste（2）(109)
(siehe Abb. 6-1).
2) Den Computer (19) wie abgebildet mit der Schraube (97) an der Lenkersäule (11) montieren, siehe
Abbildung 6-2.
3) Die hintere Abdeckung des Computers (118) mit der Schraube (97) an der Lenkersäule (11)
97
6-1
6-2 6-3
97
11 97
11
97
12
x 8
M5*0.8*12L
118
19
118
97
step6
