Inhaltszusammenfassung für TOORX PRX3500

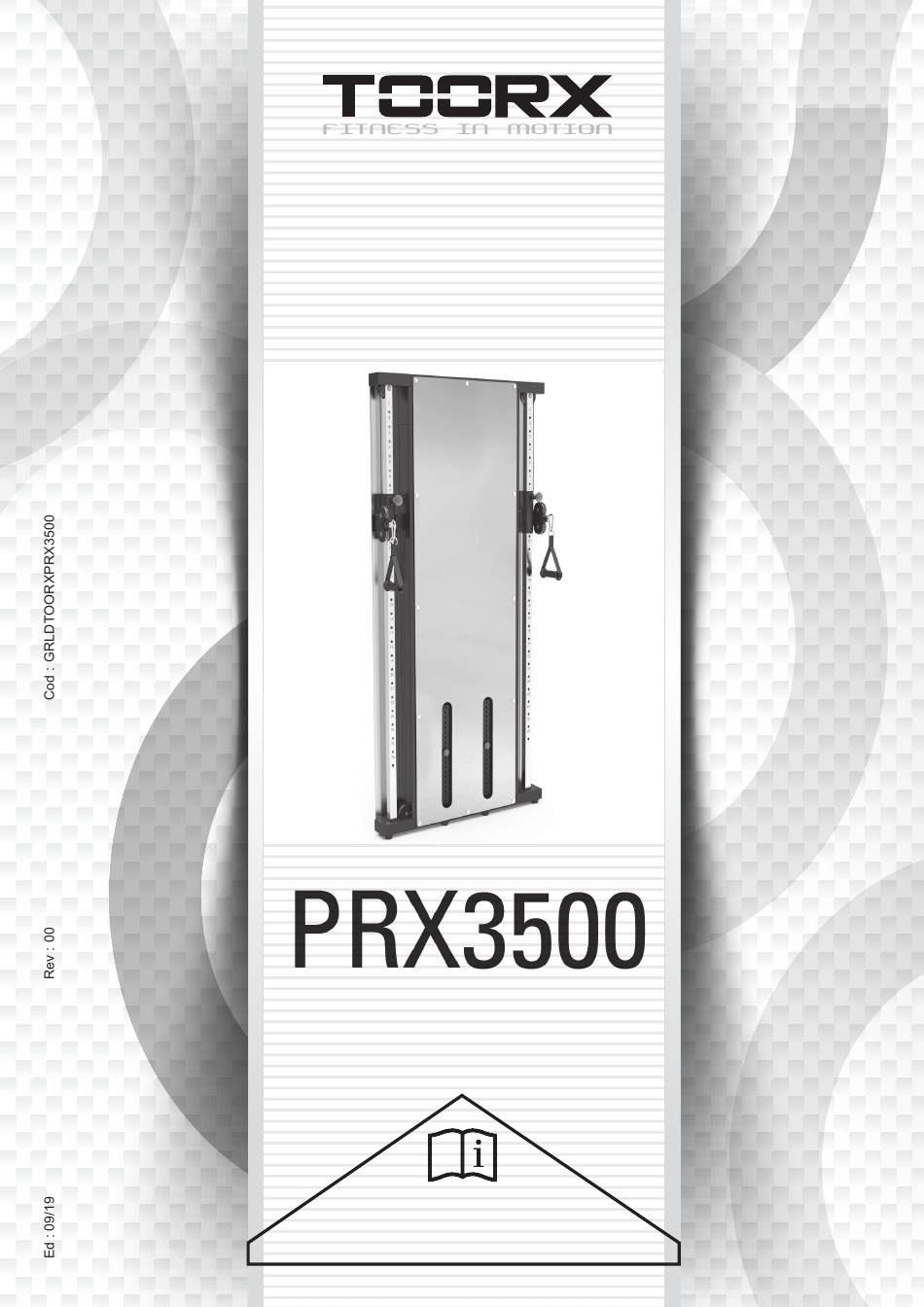

- Seite 1 BEDIENUNGSANLEITUNG...
- Seite 2 Anleitung zum Entfernen der festen Platte Mit dem Schraubenschlüssel (5) die M6x10 Schrauben von der festen Platte abschrauben.
- Seite 3 1. Die Montagegröße ausmessen und die 4 Spreizschrauben an der Wand befestigen. 2. Den vierteiligen Verbinder (22) herausnehmen und am Gerät befestigen. 3. Die hintere Abdeckung (28) und die M6x15 Schrauben (45) nehmen und mit einem Schraubenschlüssel die hintere Abdeckung an das Gerät montieren. 4.
- Seite 4 Abbildung A Kabel zu lang Einstellung der Kabellänge Nach längerem Gebrauch des Gerätes dehnt sich langsam das Kabel. Es muss daher neu eingestellt werden, damit das Gerät wieder in optimalem Zustand ist. Einstellung des Kabels 1. Die vordere Abdeckung des Gerätes abnehmen. 2.
- Seite 5 Nach längerem Gebrauch ist Kabel möglicherweise abgenutzt und gedehnt. Wenn das Kabel zu lang ist, kann der Doppelrollenkopf eingestellt werden. Falls das Kabel zu stark abgenutzt ist, muss ausgetauscht werden.
- Seite 6 Q’TY Q’TY ITEM DESC ITEM DESC Base feet Head piece Left upright Right upright Stainless steel Sliding seat upright Double pulley Stainless steel case guide bar Connection wall Pulley seat board Pulley connection Pulley connection ∮10*36.5 ∮10*27.5 long shaft short shaft Rotation pulley ∮40*∮20.5*20...
- Seite 7 Q’TY Q’TY ITEM DESC ITEM DESC φ37*φ34*16*(M6 ∮50*∮20*25 Cushion Flat foot pad *11) ∮3.3*∮ Square inner tube Match Cable 2.38*19*6892 cover 50*100*T1.8 ∮2.0*850 Nylon rope Screw M5*10 Screw M8*15 Screw M6*15 Screw M6*15 Screw M8*15 Screw M8*60 Screw M10*20 Screw M6*10 Screw M8*10...
- Seite 9 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
