Schritt 4
a
15R

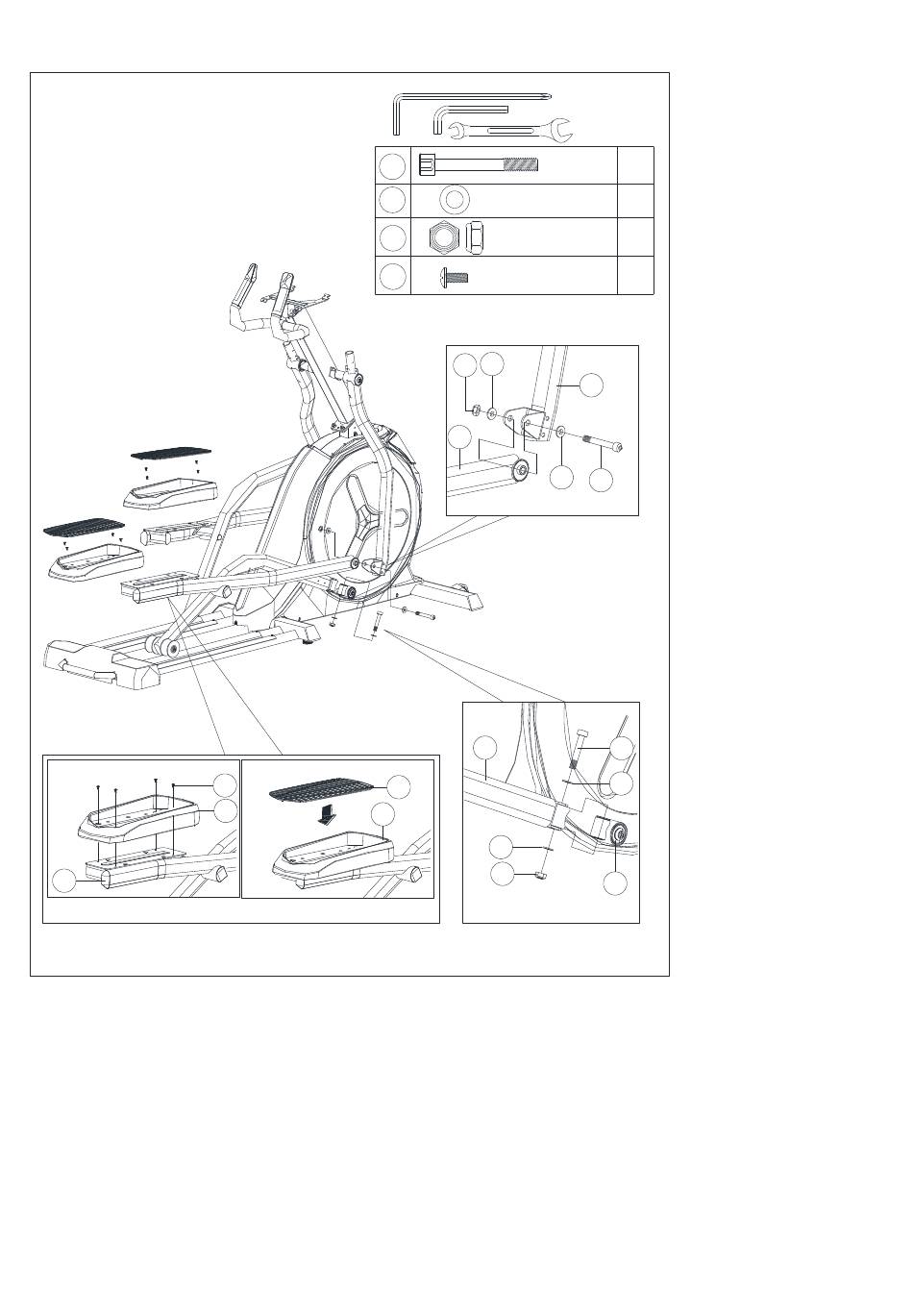

1) Das rechte Pedalstützrohr (14R) mit der Schraube (72), der flachen Unterlegscheibe (73) und dem
Sicherungsring (74) am Rahmen (1) montieren, wie in Abb. 4-1 dargestellt.
2) Die rechte bewegliche Stütze (12R) an die rechte Pedalhalterung (15R) mit der Schraube (72), der
flachen Unterlegscheibe (73) und dem Sicherungsring (74) montieren (siehe Abb. 4-2).
3) De Pedale (44) mit der in Abb. 4-3(a) gezeigten Querschraube (128) an den rechten
Pedalträger-Schweißsatz (15R) montieren.
4) Die Pedalauflagen (45) an den Pedalen (44) wie in Abb. 4-3(b) gezeigt montieren.
72
73
74
128
b
128
44
44
4-3
13
19
M12*1.75*70L
D24*D13.5*D2.5T
M12*1.75*12T
M6*1.0*15L
73
74
15R
73
4-1
14R
45
73
74
x2
step4
10
x 4
x 8
x 4
x 8
4-2
12R
72
x2
72
73
1
x2
