BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TOORX Professional Line ERX 9500

Inhaltszusammenfassung für TOORX Professional Line ERX 9500

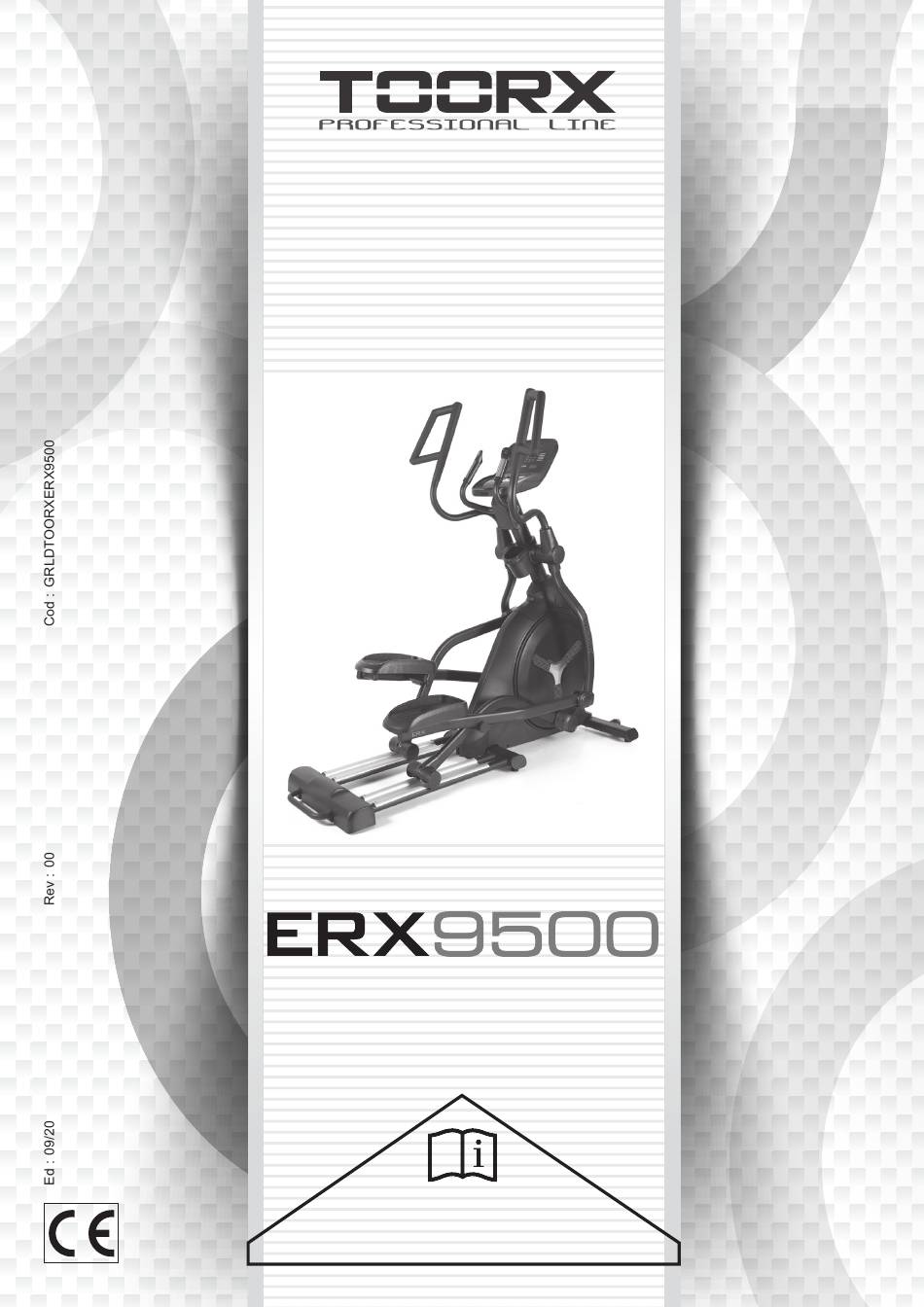

  • Seite 1 BEDIENUNGSANLEITUNG...

  • Seite 2: Explosionszeichnung

    Explosionszeichnung: 81 83 82 73 69 70 89 92 94 95 121122 68L 68R 21 22 138139 126127 56 55 103 104 107 108 53 46 TAICO Sealed Lead Acid Battery TP12-2.6(12V 2.6Ah) Constant Voltage Charge Standby Use:13.5~13.8V 78 66 Cycle Use:14.4~15.0V Max.lnitial Current:less 5WR23J...

  • Seite 3: Checkliste

    Checkliste: 14R 15R & & 14L 15L & & 13L&13R & 98 99 & 68L&68R 30L&30R 12L&12R step1 M8* 1.25*120L 4PCS M8* 1.25*70L 2PCS D18*D8.5* 1.2T 4PCS D15.4*D8.2* 2T 8PCS M8* 1.25*55L 2PCS step2 M8* 1.25*25L 4PCS step3 M8* 1.25*20L 4PCS M6* 1.0* 15L 8PCS step4 M12*1.75* 12T 4PCS...

  • Seite 4: Part List

    Part list: Part no. Description Specification Q'ty Main frame Front stabilizer Bolt M8*1.25*120L Spring washer D15.4xD8.2x2T Bolt M8*1.25*70L Bolt M8*1.25*20L Flat washer D16*D8.5*1.2T Allen bolt M8*1.25*50L Curved washer D22xD8.5x1.5T Anti-loose nut M8*1.25*8T Handlebar post Left movable support welding set Right movable support welding Left moving handlebar Right moving handlebar Left pedal supporting tube...
  • Seite 5 Dip foam(right) Pedals Pedal pads Bearing #6205,2RS,SKF Bolt M10*1.5*65L Hex nut M10*1.5*8T Spacer ring D29.5*D25.2*9T Bolt M8*1.25*20L Flat washer D25xD8.5x2T Buffer D27*D8.2*2.5T Sleeve D30*D25.2*45L Fixing nut M25*1.5*32*6T Bolt M6*1.0*10L Flat washer D28*D6.5*2T Screw M6*1.0*15L Flat washer D13*D6.5*1.0T Spring washer D10.5*D6.1*1.3T Swing axle D25*180.5L Roller wheel...
  • Seite 6 Hex nut M8*1.25*8T Screw ST4.2*15L Bolt M5*0.8*12L Computer bracket(front) Computer bracket(right) Upper computer cable 300L Middle computer cable 900L Lower computer cable 650L Connecting cable 1000L sensor cable 500L Round magnet Upper cable for quick button（1） 400L Upper cable for quick button（2） 400L Lower cable for quick button（1）...

  • Seite 7: Montagezeichnung

    Montagezeichnung: Schritt 1 M8*1.25*120L M8*1.25*70L D15.4*D8.2*2T D18xD8.5x1.2T M8*1.25*55L step1 Den vorderen Standfuß (2) mit der Schraube (3), flachen Unterlegscheiben (7) Federring (4) und Schraube (5) am Grundrahmen (1) montieren. Den Gleitbalkenschweißsatz (87) mit Schraube (147), Schraube (3), flacher Unterlegscheibe (7) und Federring (4) am Rahmen (1) montieren.
  • Seite 8 Schritt 2 M8*1.25*25L D15.4*D8.2*2T D18xD8.5x1.2T M5*0.8*12L step2 1) Das obere Computerkabel (101) mit dem unteren Computerkabel (102) verbinden. 2) Die Lenkersäule (11) mit der Schraube (119) und dem Federring (4) und der flachen Unterlegscheibe (7) am Hauptrahmen (1) montieren. 3) Die Schraube (97) verwenden um die hintere geänderte Abdeckung (33) zu befestigen.
  • Seite 9 Schritt 3 M8*1.25*20L step3 1) Den linken und rechten beweglichen Stützschweißsatz (12L und 12R) mit den Schrauben (6) an der Lenkersäule (11) montieren, wie in Abb. (a) (b) gezeigt.
  • Seite 10 Schritt 4 M12*1.75*70L D24*D13.5*D2.5T M12*1.75*12T M6*1.0*15L step4 1) Das rechte Pedalstützrohr (14R) mit der Schraube (72), der flachen Unterlegscheibe (73) und dem Sicherungsring (74) am Rahmen (1) montieren, wie in Abb. 4-1 dargestellt. 2) Die rechte bewegliche Stütze (12R) an die rechte Pedalhalterung (15R) mit der Schraube (72), der flachen Unterlegscheibe (73) und dem Sicherungsring (74) montieren (siehe Abb.
  • Seite 11 Schritt 5 M8*1.25*50L D22*D8.5*1.5T M8*1.25*8T step5 1) Die rechte bewegliche Stütze (13R) an die rechte Pedalhalterung (12R) mit der Schraube (8), der gebogenen Unterlegscheibe (9) und dem Sicherungsring (10) montieren (siehe Abb. 5-1). 2) Die linke bewegliche Stütze (13L) an die linke Pedalhalterung (12L) mit der Schraube (8), der (9) und dem Sicherungsring (10) montieren (siehe Abb.
  • Seite 12 Schritt 6 M5*0.8*12L 6-2 6-3 11 97 step6 1) Den Computer (19) montieren, den oberen Computer (100) am mittleren Computer (101) befestigen, das obere Kabel für die Schnelltaste（1） (106) an das untere Kabel für die Schnelltaste（1） (108) , das obere Kabel für die Schnelltaste（2） （107）mit dem unteren Kabel für die Schnelltaste（2）(109) (siehe Abb.
  • Seite 13 befestigen, wie in Abb. 6-3 gezeigt. Schritt 7 x 18 ST4.2*15L x 10 M5*0.8*12L step7 1) Die Computerhalterung（vorne）(98) und die Computerhalterung (rechts) (99) mit der Schraube (96) an der Lenkersäule (11) befestigen, wie in Abb. 7-1 gezeigt. 2) Die Halterung für die Wasserflasche （vorne） (39) und die Halterung für die Wasserflasche (rechts) (38)
  • Seite 14 mit der Schraube (96) an der Lenkersäule (11) befestigen, wie in Abb. 7-2 gezeigt. 3) Die Lenkerabdeckung（vorne）(64) an der hinteren Lenkerabdeckung (65) mit der Schraube (96) befestigen (siehe Abb. 7-3). 4) Die vordere Kettenabdeckung (30L&30R) für den mittleren Rahmen (1) mit der Schraube (96) und dem Bolzen (97) montieren, wie in Abb.
  • Seite 15 BEDIENUNGSANLEITUNG 【DISPLAYFUNKTIONEN】 ITEMS BESCHREIBUNG TIME (ZEIT) Einstellbereich: 0:00~99:00（±1 Minute） Anzeigebereich: 0:00~99：59 DISTANCE Einstellbereich: 0.00~99.0~1（±1） (STRECKE) Anzeigebereich: 0.00~99.99 CALORIES Einstellbereich: 0~9990（±10） (KALORIEN) Anzeigebereich: 0~9999 PULSE Einstellbereich: 0~30~230（±1） (HERZFREQUENZ) Anzeigebereich: 0~230 WATTS (WATT) Anzeigebereich: 0 - 999 SPEED Anzeige der aktuellen Arbeitsgeschwindigkeit, max. bis 99,9. (GESCHWINDIGKEI RPM (U/min) Aktuelle U/min anzeigen...

  • Seite 16: Bedienung

    【BEDIENUNG】 Einschalten & Ausschalten Einschalten : 1. L E D zeigt alle Segmente an, wie z. B. Raddurchmesser, KM oder ML, eurasische Spurweite (Abbildung 1, Abbildung 2). Abbildung 1 Abbildung 2 2. Den Benutzerauswahlmodus aufrufen, Einstellung der privaten Datei des Benutzers U1-U4 (Abbildung 3), SEX (GESCHLECHT) (Bild 4), AGE (ALTER) (Abbildung 5), HÖHE（Abbildung 6), WEIGHT (GEWICHT) (Abbildung 7), danach geht es in den Funktionsauswahlmodus : MANUAL (MANUELL), PROGRAM (PROGRAMM), USER PROGRAM (BENUTZERPROGRAMM) -->...

  • Seite 17: Manuelle Funktion

    Abbildung 7 Ausschalten : Wenn innerhalb von 4 Minuten keine Drehzahleingabe erfolgt, wird die LED-Anzeige geschlossen und der Computer wird ausgeschaltet. Aber wenn die Drehzahl erkannt wird, wird der Computer aufgeweckt. MANUELLE FUNKTION Durch Drehen des Knopfes "+" oder "-" kann der Benutzer TIME (ZEIT),→ DISTANCE (STRECKE)→, CALORIES (KALORIEN)→...
  • Seite 18 PROGRAMFUNKTION: A. In diesem Modus gibt es 12 Programme (P1~P12), die der Benutzer auswählen kann (Abbildung 11). Während der Benutzer das PROGRAMM auswählt und die Taste "+" oder "-" dreht, um die ZEIT einzustellen (Abbildung 12), zeigt die LED den Einstellwert nach der Einstellung des Benutzers an, wenn die Einstellung abgeschlossen ist, "START/STOP" drücken, um die Arbeit zu beginnen (im Pausenmodus kann der Benutzer den Wert der "ZEIT"...
  • Seite 19 BENUTZER-PROGRAMFUNKTION: Durch Drehen der Taste "+" oder "-" kann der Benutzer das PROGRAMM-Bild einstellen, dann MODE/ENTER drücken, um den Einstellwert des Widerstands zu bestätigen (Abbildung 13), wenn der Benutzer die Einstellung beenden möchte, die MODE/ENTER-Taste 2 Sekunden lang gedrückt halten, die LED zeigt den letzten Einstellwert an. Wenn die MODE/ENTER-Taste 2 Sekunden lang gedrückt wird, kann "TIME"...
  • Seite 20 H. HERZFREQUENZFUNKTION: Im H.R.C.(HERZFREQUENZ)-Modus zeigt das LED-Display die Herzfrequenz in Prozent 55%, 75%, 90% und TARGET (ZIEL) an. Der Benutzer kann durch Drehen der "+"- oder "-"-Taste einen der Herzfrequenz-Prozentsätze für das Training auswählen (Abbildung 15). Der voreingestellte TARGET-Wert ist 100, der Benutzer kann den Herzfrequenzwert selbst einstellen, den Drehknopf drücken, um den TIME-Wert einzustellen (Abbildung 16), wenn er nicht benötigt wird, "START/ STOP"...
  • Seite 21 ERHOLUNGS-FUNKTION： A. Wenn keine Herzfrequenz eingegeben wird, ist es ungültig, die Taste "RECOVERY" (ERHOLUNG) drücken. B. Wenn eine Eingabe der Herzfrequenz erkannt wird, drücken diese Taste drücken, um in den Funktionsmodus "RECOVERY" (ERHOLUNG)zu gelangen; die Zeit wird von 00:60 auf 00:00 heruntergezählt (Abbildung 20).
  • Seite 22 Abbildung 24 Abbildung 25 Abbildung 26 Abbildung 27...
  • Seite 23 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
