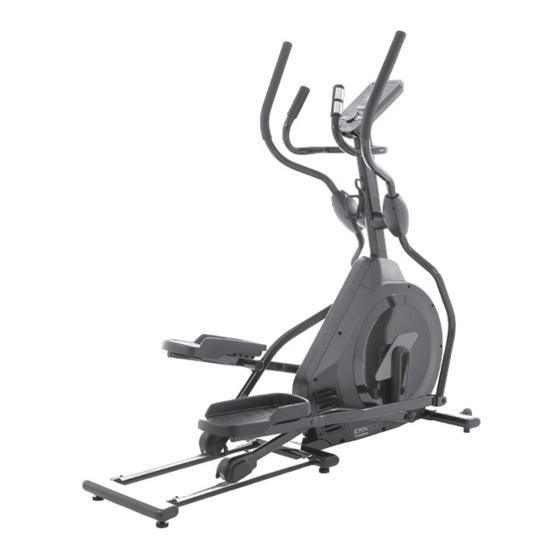

Inhaltszusammenfassung für TOORX CHRONOLINE ERX500

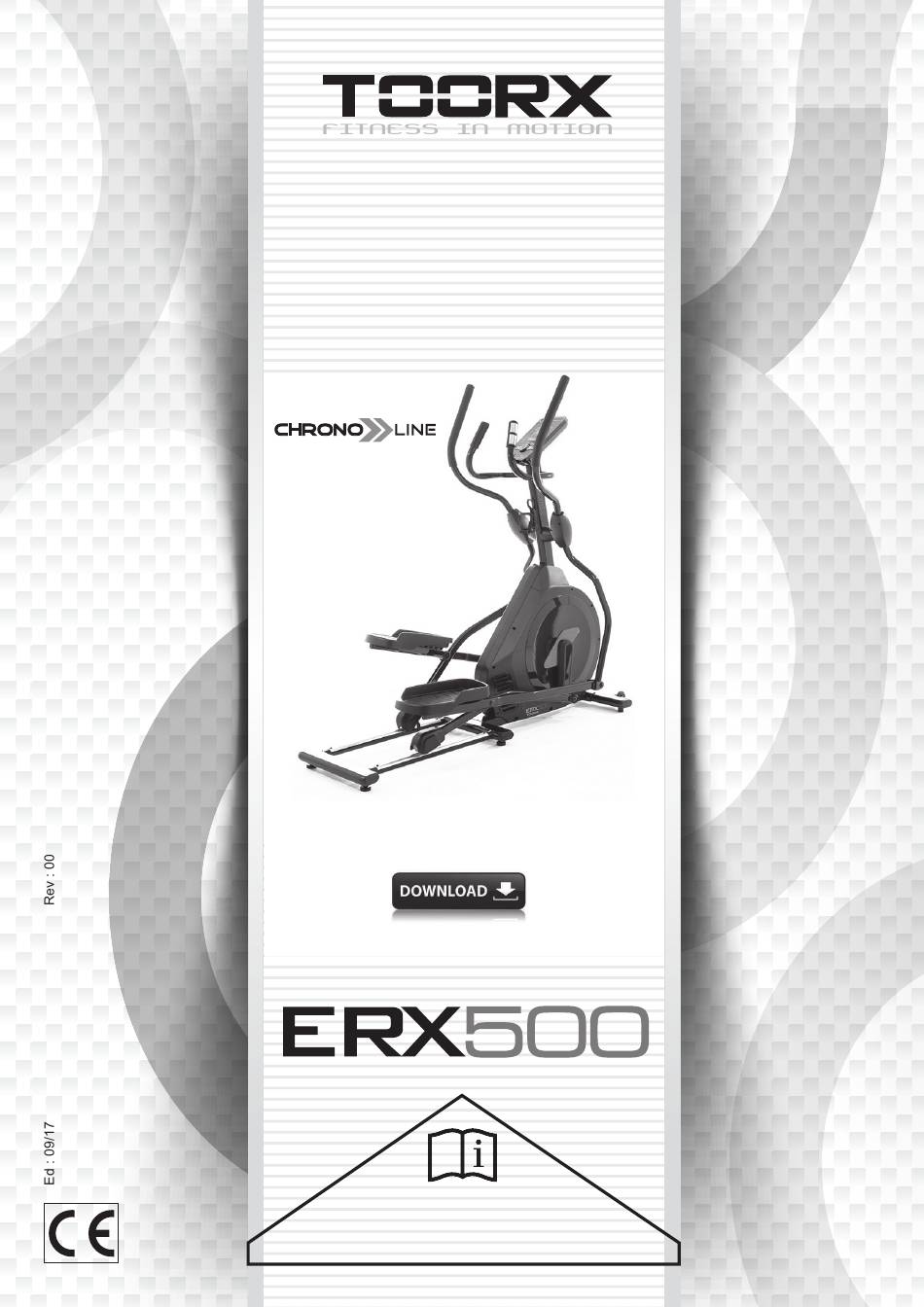

- Seite 1 BEDIENUNGSANLEITUNG iConsole App Manual www.toorx.it/iconsole...
- Seite 2 Montage- und Packliste Bauteile für den 1. Montageschritt (Abbildungen nicht maßstabsgetreu) #114. Ø 10 × 2T #112. Ø 8 × 23 × 1,5T #113. Ø 3/8" × 23 × 2,0T Federscheibe (2 Stück) Gewölbte Unterlegscheibe Gewölbte Unterlegscheibe (2 Stück) (2 Stück) #83.
- Seite 3 Bauteile für den 2. Montageschritt (Abbildungen nicht maßstabsgetreu) #124. Ø 17 Wellenscheibe (2 Stück) #104. Ø 8,5 × 26 × 2T Flache Unterlegscheibe (4 Stück) #77. 5/16 "× 15 mm #76. 5/16" × 3/4" Rundkopf-Inbusschraube (2 Stück) Sechskantschraube (2 Stück) Bauteile für den 3.
-
Seite 4: Montage
Montagewerkzeug #121. Kombischlüssel M5 Inbusschlüssel & Kreuzschlitzschraubendreher (1 Stück) #120. Kreuzschlitzschraubendreher (1 Stück) #118. 12,14 mm-Schraubenschlüssel #119. 13,14 mm-Schraubenschlüssel (1 Stück) (1 Stück) MONTAGE AUSPACKEN DES GERÄTES 1. Mit einem Cutter den Karton unten und an den Kanten entlang der gepunkteten Linie einschneiden. -
Seite 5: Montage Der Computersäule
MONTAGEANLEITUNG MONTAGE DER COMPUTERSÄULE 1. Die Computersäule (9) und die Säulenabdeckung (54) nehmen und die Abdeckung so weit wie möglich auf die Säule schieben. Dabei darauf achten, dass die Abdeckung (54) in der richtigen Richtung aufgeschoben wird. 2. An der oberen Öffnung des Grundrahmens (1) befindet sich ein Computerkabel (33). Das Computerkabel (33) aufwickeln und glätten und von unten nach oben durch die Computersäule (9) schieben. -
Seite 7: Montage Der Griffstange
MONTAGE DER GRIFFSTANGE 1. 2 Ø 17 Wellenscheiben (124) in die Mittelachse der Computersäule setzen. Dann die untere Griffstange (L) (10) in die linke Mittelachse der Computersäule einsetzten und mit einer 5/16 "x 3/4"-Sechskantschraube (76) und einer Ø 8,5 × Ø 26 × 2,0T flachen Unterlegscheibe (104) mithilfe des 12/14 mm-Schraubenschlüssels (118) festschrauben. -
Seite 8: Montage Der Verbindungsstange
MONTAGE DER VERBINDUNGSSTANGE 1. Die linke und die rechte Schwingstange (14 & 15) an der unteren linken und der unteren rechten Griffstange (10 & 11) mit 6 5/16 "x 3/4"Sechskantschrauben (76) und 6 Ø 8 × 23 × 1,5T gewölbten Unterlegscheiben (112) mithilfe des 12,14 mm- Schraubenschlüssels (118) montieren. -
Seite 9: Montage Der Bauteile Aus Kunststoff
MONTAGE DER BAUTEILE AUS KUNSTSTOFF 1. Die 2 Abdeckungen für die Führungsrollen (68) und die 2 M5 × 15 mm Kreuzschlitzschrauben (84) mit dem Kreuzschlitzschraubendreher (120) montieren. 2. Die vorderen (69) und hinteren (70) Griffstangen-Abdeckungen an der linken Schwingstange mit 3 3,5 × 12 mm Blechschrauben (86) und mithilfe des Kreuzschlitzschraubendrehers (120) zusammenschrauben. -
Seite 10: Verwendung Des Computers
VERWENDUNG DES COMPUTERS DISPLAY-FUNKTIONEN: FUNKTION BESCHREIBUNG .Trainingszeit, sie wird während des Trainings angezeigt. ZEIT .Bereich: 0:00 ~ 99:59 .Trainingsgeschwindigkeit, sie wird während des Trainings angezeigt. GESCHWINDIGKEIT .Bereich: 0,0 ~ 99,9 KM(M)/H .Trainingsstrecke, sie wird während des Trainings angezeigt. STRECKE .Bereich: 0,0 ~ 99,9 KM/M KALORIEN .Während des Trainings verbrauchte Kalorien. - Seite 11 TASTENFUNKTIONEN TASTE BESCHREIBUNG . Zum Erhöhen des Trainingswiderstands ERHÖHEN/HOCH . Einstellen der Auswahlmöglichkeit. . Zum Verringern des Trainingswiderstands VERRINGERN/RUNTER . Einstellen der Auswahlmöglichkeit. MODUS . Zum Bestätigen einer Einstellung oder einer Wahlmöglichkeit. . Wenn die Taste 2 Sekunden lang gedrückt wird, führt der Computer einen Neustart mit den Benutzereinstellungen durch.
- Seite 12 Anfänger-Modus Mithilfe der Befehle HOCH und RUNTER das Trainingsprogramm Anfänger auswählen und Modus drücken, um diesen Trainingsmodus zu bestätigen. Mit HOCH und RUNTER die ZEIT (Trainingsdauer) einstellen. START/STOPP drücken, um mit dem Training zu beginnen. Mit HOCH und RUNTER den Widerstand einstellen. START/STOPP drücken, um eine Pause einzulegen.
- Seite 13 Watt-Modus 1. Mit HOCH und RUNTER das Trainingsprogramm WATT wählen und Modus drücken, um den Trainingsmodus zu bestätigen. 2. Mit HOCH und RUNTER die gewünschte WATT-Zahl (Ziel) einstellen (Standard: 120). 3. Mit HOCH und RUNTER die ZEIT (Trainingsdauer) einstellen. START/STOPP drücken, um mit dem Training zu beginnen.
- Seite 14 Hinweis: 1. Wenn der Benutzer 4 Minuten lang nicht trainiert, schaltet der Computer auf den Energiesparmodus um. Alle Einstellungen und Trainingsdaten werden gespeichert, bis der Benutzer erneut mit dem Training beginnt. 2. Wenn der Computer Störungen aufweist, bitte den Adapter herausziehen und wieder einstecken. 3.
-
Seite 15: Explosionszeichnung
EXPLOSIONSZEICHNUNG... - Seite 16 TEILELISTE BESCHREIBUNG MENGE Grundrahmen Vordere Bodenstütze Kurbelarm Pedalstange (L) Pedalstange (R) Verbindungsstange (L) Verbindungsstange (R) Computersäule Untere Griffstange (L) Untere Griffstange (R) Kurbelachse Spannrolle Schwingstange (L) Schwingstange (R) Achsen-Stopper Lagerwelle Achse für Führungsrolle Ø 11,9 × Ø 8,5 × 15 mm Hülse für Stangenende 6004 Lager 6203 Lager 6003 Lager...
- Seite 17 BESCHREIBUNG MENGE Computersäulen-Abdeckung Seitenschutz (L) Seitenschutz (R) Platte Seitenschutz (L) Platte Seitenschutz (R) Abdeckung Pedalstange (L) Abdeckung Pedalstange (R) Endkappe Griff Endkappe Kurbelarm Ø 42 × Ø 19 × 15 L Buchse Ø 42 × Ø 19 × 21 L Buchse Führungsrollen-Abdeckung Vordere Abdeckung Griffstange (L) Hintere Abdeckung Griffstange (L)
- Seite 18 BESCHREIBUNG MENGE M8 × 20 mm Schlossschraube M5 × 5mm Schlitz-Einstellschraube Ø 8 × 23 × 1,5T gewölbte Unterlegscheibe Ø 3/8" × 23 × 2,0T gewölbte Unterlegscheibe Ø 10 × 2T Federscheibe Ø 5/16" × Ø 23 × 3T flache Unterlegscheibe 12,14 mm-Schraubenschlüssel 13,14 mm-Schraubenschlüssel Kreuzschlitzschraubendreher...
