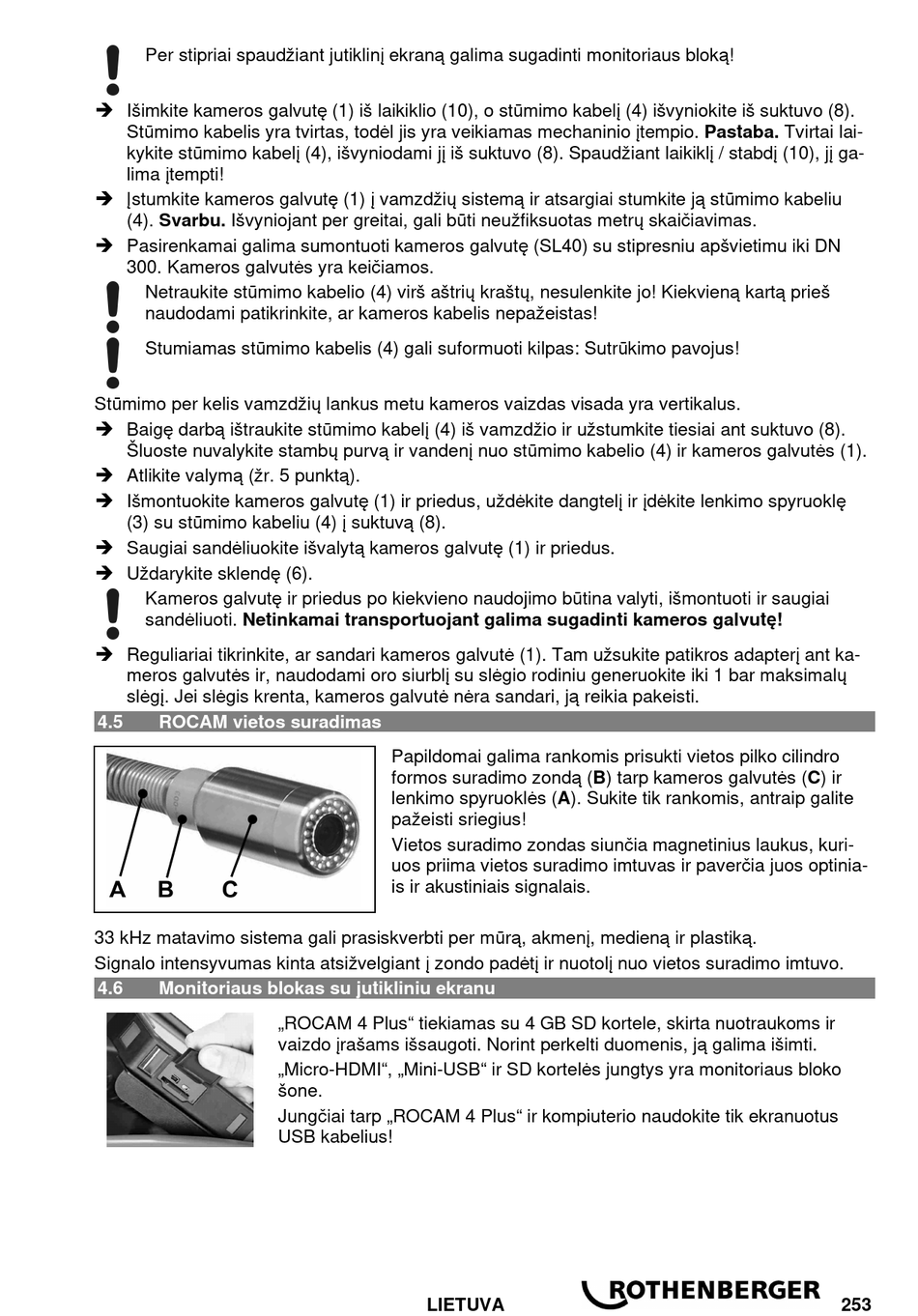

Per stipriai spaudžiant jutiklinį ekraną galima sugadinti monitoriaus bloką!
 Išimkite kameros galvutę (1) iš laikiklio (10), o stūmimo kabelį (4) išvyniokite iš suktuvo (8).
Stūmimo kabelis yra tvirtas, todėl jis yra veikiamas mechaninio įtempio. Pastaba. Tvirtai lai-
kykite stūmimo kabelį (4), išvyniodami jį iš suktuvo (8). Spaudžiant laikiklį / stabdį (10), jį ga-
lima įtempti!
 Įstumkite kameros galvutę (1) į vamzdžių sistemą ir atsargiai stumkite ją stūmimo kabeliu
(4). Svarbu. Išvyniojant per greitai, gali būti neužfiksuotas metrų skaičiavimas.
 Pasirenkamai galima sumontuoti kameros galvutę (SL40) su stipresniu apšvietimu iki DN
300. Kameros galvutės yra keičiamos.
Netraukite stūmimo kabelio (4) virš aštrių kraštų, nesulenkite jo! Kiekvieną kartą prieš
naudodami patikrinkite, ar kameros kabelis nepažeistas!
Stumiamas stūmimo kabelis (4) gali suformuoti kilpas: Sutrūkimo pavojus!
Stūmimo per kelis vamzdžių lankus metu kameros vaizdas visada yra vertikalus.
 Baigę darbą ištraukite stūmimo kabelį (4) iš vamzdžio ir užstumkite tiesiai ant suktuvo (8).
Šluoste nuvalykite stambų purvą ir vandenį nuo stūmimo kabelio (4) ir kameros galvutės (1).
 Atlikite valymą (žr. 5 punktą).
 Išmontuokite kameros galvutę (1) ir priedus, uždėkite dangtelį ir įdėkite lenkimo spyruoklę
(3) su stūmimo kabeliu (4) į suktuvą (8).
 Saugiai sandėliuokite išvalytą kameros galvutę (1) ir priedus.
 Uždarykite sklendę (6).
Kameros galvutę ir priedus po kiekvieno naudojimo būtina valyti, išmontuoti ir saugiai
sandėliuoti. Netinkamai transportuojant galima sugadinti kameros galvutę!
 Reguliariai tikrinkite, ar sandari kameros galvutė (1). Tam užsukite patikros adapterį ant ka-
meros galvutės ir, naudodami oro siurblį su slėgio rodiniu generuokite iki 1 bar maksimalų
slėgį. Jei slėgis krenta, kameros galvutė nėra sandari, ją reikia pakeisti.
4.5

ROCAM vietos suradimas

33 kHz matavimo sistema gali prasiskverbti per mūrą, akmenį, medieną ir plastiką.
Signalo intensyvumas kinta atsižvelgiant į zondo padėtį ir nuotolį nuo vietos suradimo imtuvo.
4.6

Monitoriaus blokas su jutikliniu ekranu

Papildomai galima rankomis prisukti vietos pilko cilindro
formos suradimo zondą (B) tarp kameros galvutės (C) ir
lenkimo spyruoklės (A). Sukite tik rankomis, antraip galite
pažeisti sriegius!
Vietos suradimo zondas siunčia magnetinius laukus, kuri-
uos priima vietos suradimo imtuvas ir paverčia juos optinia-
is ir akustiniais signalais.
„ROCAM 4 Plus" tiekiamas su 4 GB SD kortele, skirta nuotraukoms ir
vaizdo įrašams išsaugoti. Norint perkelti duomenis, ją galima išimti.
„Micro-HDMI", „Mini-USB" ir SD kortelės jungtys yra monitoriaus bloko
šone.
Jungčiai tarp „ROCAM 4 Plus" ir kompiuterio naudokite tik ekranuotus
USB kabelius!
LIETUVA 253
