4

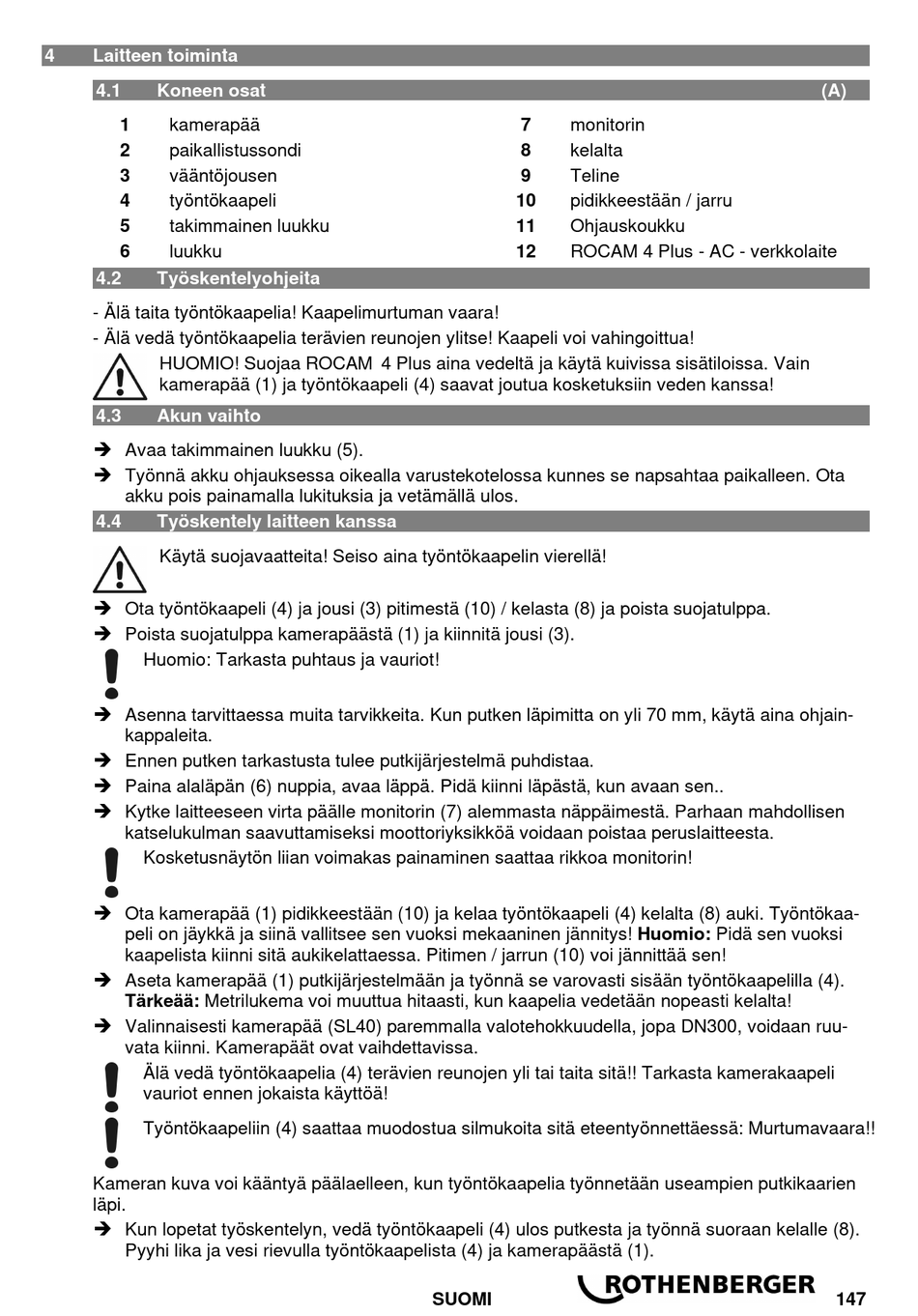

Laitteen toiminta

4.1 Koneen osat
1
kamerapää
2 paikallistussondi
3 vääntöjousen
4
työntökaapeli
5 takimmainen luukku
6
luukku
4.2 Työskentelyohjeita
- Älä taita työntökaapelia! Kaapelimurtuman vaara!
- Älä vedä työntökaapelia terävien reunojen ylitse! Kaapeli voi vahingoittua!
HUOMIO! Suojaa ROCAM 4 Plus aina vedeltä ja käytä kuivissa sisätiloissa. Vain
kamerapää (1) ja työntökaapeli (4) saavat joutua kosketuksiin veden kanssa!
4.3

Akun vaihto

 Avaa takimmainen luukku (5).
 Työnnä akku ohjauksessa oikealla varustekotelossa kunnes se napsahtaa paikalleen. Ota
akku pois painamalla lukituksia ja vetämällä ulos.
4.4 Työskentely laitteen kanssa
Käytä suojavaatteita! Seiso aina työntökaapelin vierellä!
 Ota työntökaapeli (4) ja jousi (3) pitimestä (10) / kelasta (8) ja poista suojatulppa.
 Poista suojatulppa kamerapäästä (1) ja kiinnitä jousi (3).
Huomio: Tarkasta puhtaus ja vauriot!
 Asenna tarvittaessa muita tarvikkeita. Kun putken läpimitta on yli 70 mm, käytä aina ohjain-
kappaleita.
 Ennen putken tarkastusta tulee putkijärjestelmä puhdistaa.
 Paina alaläpän (6) nuppia, avaa läppä. Pidä kiinni läpästä, kun avaan sen..
 Kytke laitteeseen virta päälle monitorin (7) alemmasta näppäimestä. Parhaan mahdollisen
katselukulman saavuttamiseksi moottoriyksikköä voidaan poistaa peruslaitteesta.
Kosketusnäytön liian voimakas painaminen saattaa rikkoa monitorin!
 Ota kamerapää (1) pidikkeestään (10) ja kelaa työntökaapeli (4) kelalta (8) auki. Työntökaa-
peli on jäykkä ja siinä vallitsee sen vuoksi mekaaninen jännitys! Huomio: Pidä sen vuoksi
kaapelista kiinni sitä aukikelattaessa. Pitimen / jarrun (10) voi jännittää sen!
 Aseta kamerapää (1) putkijärjestelmään ja työnnä se varovasti sisään työntökaapelilla (4).
Tärkeää: Metrilukema voi muuttua hitaasti, kun kaapelia vedetään nopeasti kelalta!
 Valinnaisesti kamerapää (SL40) paremmalla valotehokkuudella, jopa DN300, voidaan ruu-
vata kiinni. Kamerapäät ovat vaihdettavissa.
Älä vedä työntökaapelia (4) terävien reunojen yli tai taita sitä!! Tarkasta kamerakaapeli
vauriot ennen jokaista käyttöä!
Työntökaapeliin (4) saattaa muodostua silmukoita sitä eteentyönnettäessä: Murtumavaara!!
Kameran kuva voi kääntyä päälaelleen, kun työntökaapelia työnnetään useampien putkikaarien
läpi.
 Kun lopetat työskentelyn, vedä työntökaapeli (4) ulos putkesta ja työnnä suoraan kelalle (8).
Pyyhi lika ja vesi rievulla työntökaapelista (4) ja kamerapäästä (1).
7
monitorin
8 kelalta
9 Teline
10
pidikkeestään / jarru
11 Ohjauskoukku
12
ROCAM 4 Plus - AC - verkkolaite
SUOMI
(A)
147
