Technische Daten Ladegerät Und Akku (C); Funktion Des Gerätes; Übersicht (A); Arbeitshinweise - Rothenberger ROCAM 4 Plus Bedienungsanleitung

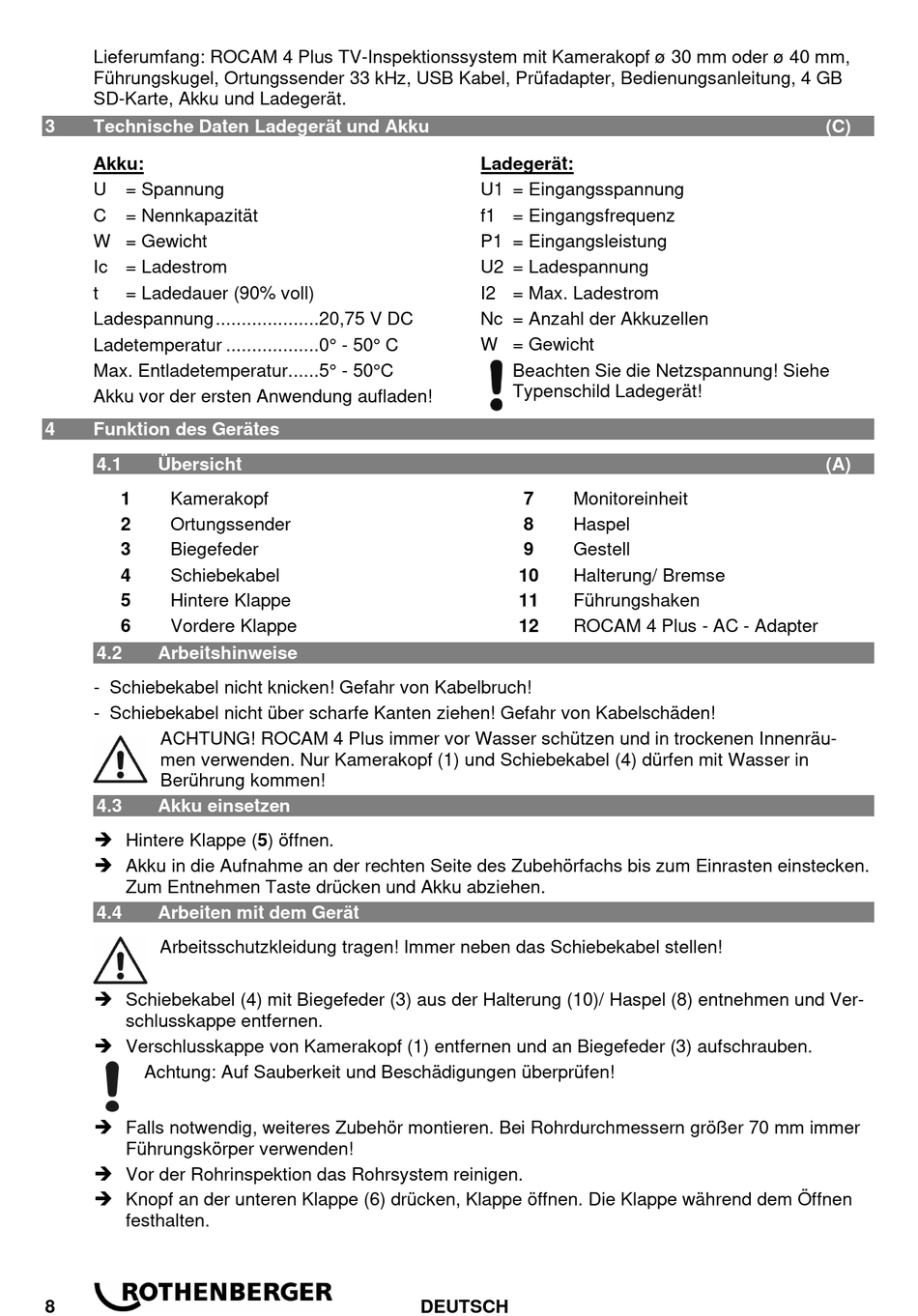

Lieferumfang: ROCAM 4 Plus TV-Inspektionssystem mit Kamerakopf ø 30 mm oder ø 40 mm,
Führungskugel, Ortungssender 33 kHz, USB Kabel, Prüfadapter, Bedienungsanleitung, 4 GB
SD-Karte, Akku und Ladegerät.
3 Technische Daten Ladegerät und Akku
Akku:
U = Spannung
C = Nennkapazität
W = Gewicht
Ic = Ladestrom
t = Ladedauer (90% voll)
Ladespannung ................................
Ladetemperatur ..............................
Max. Entladetemperatur. .................
Akku vor der ersten Anwendung aufladen!
4 Funktion des Gerätes
4.1 Übersicht
1 Kamerakopf
2
Ortungssender
3
Biegefeder
4 Schiebekabel
5
Hintere Klappe
6 Vordere Klappe
4.2

Arbeitshinweise

- Schiebekabel nicht knicken! Gefahr von Kabelbruch!
- Schiebekabel nicht über scharfe Kanten ziehen! Gefahr von Kabelschäden!
ACHTUNG! ROCAM 4 Plus immer vor Wasser schützen und in trockenen Innenräu-
men verwenden. Nur Kamerakopf (1) und Schiebekabel (4) dürfen mit Wasser in
Berührung kommen!
4.3

Akku einsetzen

 Hintere Klappe (5) öffnen.
 Akku in die Aufnahme an der rechten Seite des Zubehörfachs bis zum Einrasten einstecken.
Zum Entnehmen Taste drücken und Akku abziehen.
4.4 Arbeiten mit dem Gerät
Arbeitsschutzkleidung tragen! Immer neben das Schiebekabel stellen!
 Schiebekabel (4) mit Biegefeder (3) aus der Halterung (10)/ Haspel (8) entnehmen und Ver-
schlusskappe entfernen.
 Verschlusskappe von Kamerakopf (1) entfernen und an Biegefeder (3) aufschrauben.
Achtung: Auf Sauberkeit und Beschädigungen überprüfen!
 Falls notwendig, weiteres Zubehör montieren. Bei Rohrdurchmessern größer 70 mm immer
Führungskörper verwenden!
 Vor der Rohrinspektion das Rohrsystem reinigen.
 Knopf an der unteren Klappe (6) drücken, Klappe öffnen. Die Klappe während dem Öffnen
festhalten.
8
Ladegerät:
U1 = Eingangsspannung
f1 = Eingangsfrequenz
P1 = Eingangsleistung
U2 = Ladespannung
I2 = Max. Ladestrom
20,75 V DC Nc = Anzahl der Akkuzellen
0° - 50° C W = Gewicht
5° - 50°C
DEUTSCH
Beachten Sie die Netzspannung! Siehe
Typenschild Ladegerät!
7 Monitoreinheit
8
Haspel
9
Gestell
10 Halterung/ Bremse
11
Führungshaken
12 ROCAM 4 Plus - AC - Adapter
(C)
(A)
