5.6 Geräte einfügen
ACHTUNG
Arbeiten an Geräten nur spannungsfrei durchführen!
Arbeiten unter Spannung können zu Schäden an den Geräten führen.
Schalten Sie daher die Spannungsversorgung ab, bevor Sie an den Geräten
arbeiten.
5.6.1 Controller einfügen
1. Wenn Sie den Controller gegen einen bereits vorhandenen Controller
austauschen, positionieren Sie den neuen Controller so, dass Nut und Feder
zur nachfolgenden Busklemme verbunden sind.
2. Rasten Sie den Controller auf die Tragschiene auf.
3. Drehen Sie die Verriegelungsscheibe mit einer Schraubendreherklinge, bis
die Nase der Verriegelungsscheibe hinter der Tragschiene einrastet (siehe
nachfolgende Abbildung). Damit ist der Controller auf der Tragschiene
gegen Verkanten gesichert.
Mit dem Einrasten des Controllers sind die elektrischen Verbindungen der
Datenkontakte und (soweit vorhanden) der Leistungskontakte zur gegebenenfalls
nachfolgenden Busklemme hergestellt.

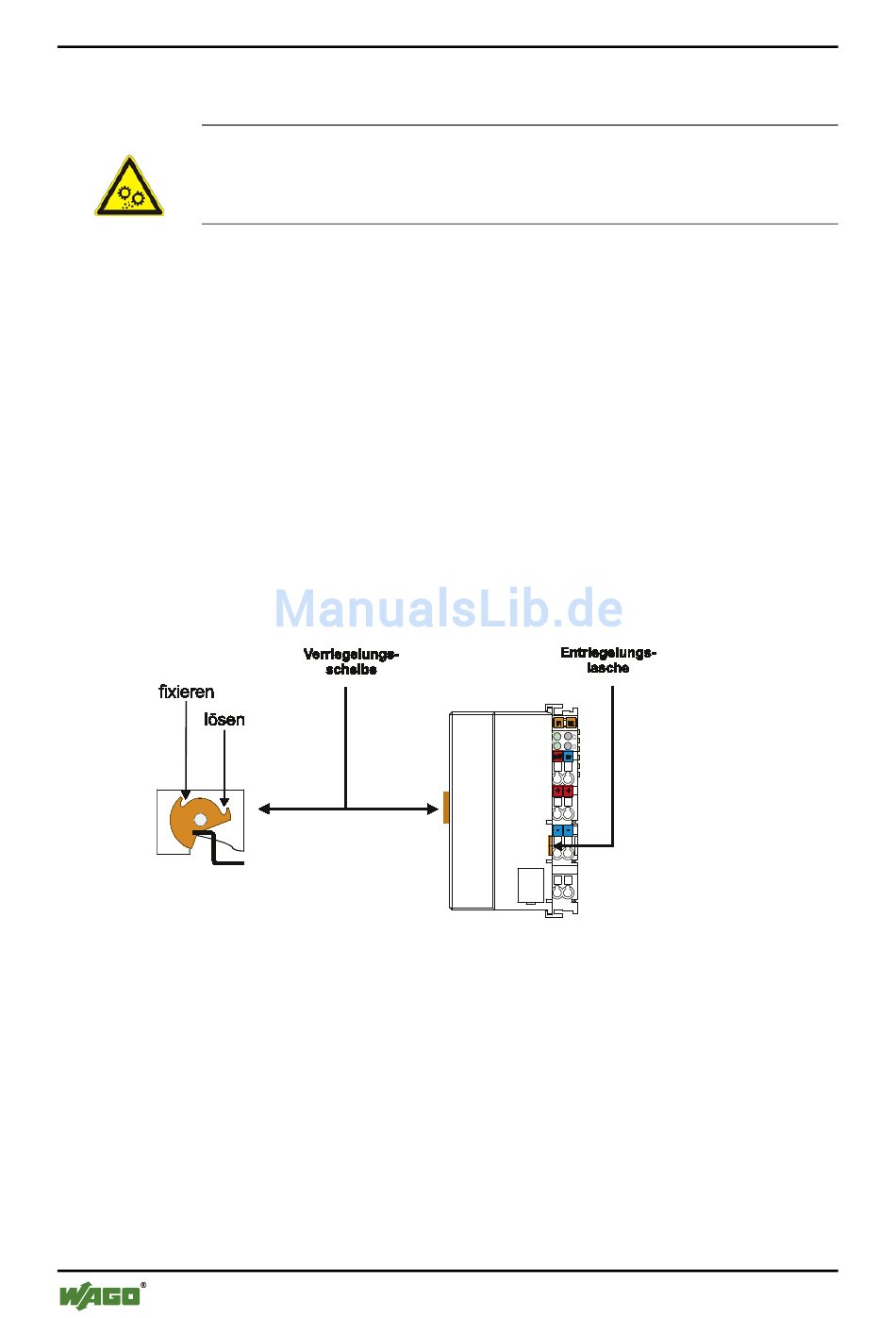

Abbildung 21: Verriegelung Controller
